SCHRITT 2
(Fortsetzung)
SCHRITT 3
Befestigung des Multi-
Mount an der Wand

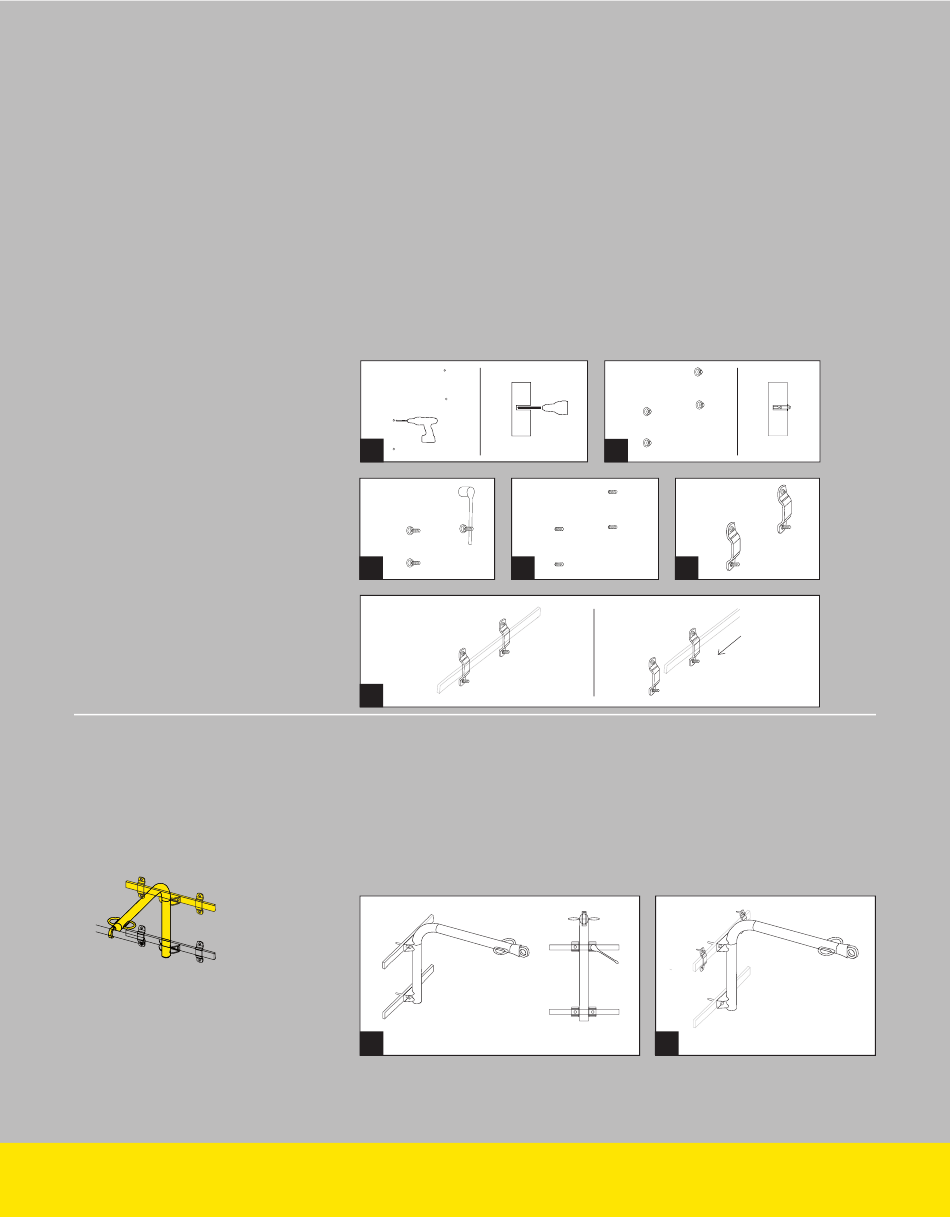

FÜR BETONWÄNDE:
(A)Bohren Sie die zuvor markierten Löcher mit einem (12 mm) Bohrer.
Stellen Sie sicher, dass die Lochtiefe für die Betonverankerung passt.
Reinigen Sie die Bohrlöcher mit einem Staubsauger. (B) Stecken Sie je
einen (12 mm) Dübel in jedes Loch, bis der Dübel mit der Wand bündig
abschließt. (C) Ziehen Sie die Mutter an jeder Verankerung fest bis
das Schraubengewinde ungefähr 2,5 cm herausragt. (D) Entfernen Sie
die Unterlegscheibe und die Mutter von allen 4 Verankerungen, lassen
Sie dabei das Schraubengewinde herausragen. (E) Befestigen Sie die
beiden Tragbügel an den herausragenden Betonschrauben. Schrauben
Sie dann nur die beiden oberen Unterlegscheiben und Muttern locker
per Hand an. (F) Bei allen Wandtypen sollen die Tragbügel genau
soviel Bewegungsspielraum bieten, dass es möglich ist, den L-Träger-
Wandhalter-Bausatz in die richtige Position zu schieben.
A
Profi le View
C
D
F
(A) Diesen Arbeitsschritt sollten Sie auf dem Boden durchführen:
Befestigen Sie mithilfe der 4 Schrauben-/Muttersätze den L-Träger an
den beiden Wandhaltern. Benutzen Sie eine Ratsche, um die 4 Schrauben
festzuziehen. Ziehen Sie sie nicht komplett fest, bevor der MultiMount
an der Wand befestigt ist. (B) Heben Sie nun den montierten L-Träger/
Wandhalter an die Wand und schieben Sie den oberen Wandhalter unter
die beiden locker befestigten oberen Tragbügel.
A
B
Profi le View
E
Slide
B
TRX
MultiMount
