WICHTIGER SICHERHEITSHINWEIS
Sie müssen die TRX® MultiMount Ringklammer innerhalb von 7,62 cm
zum Ende eines jeden Cross Bars bzw. zum Cross Bar-Verbindungsstücks
montieren. Wird ein Cross Bar Verbindungsstück mehr als 7,62 cm
entfernt von der MultiMount Ringklammer positioniert, kann dies dazu
führen, dass die Stangen/Cross Bars nicht mehr zusammenhängen.
MONTAGE VON DREI
ODER MEHR MULTI-
MOUNTS

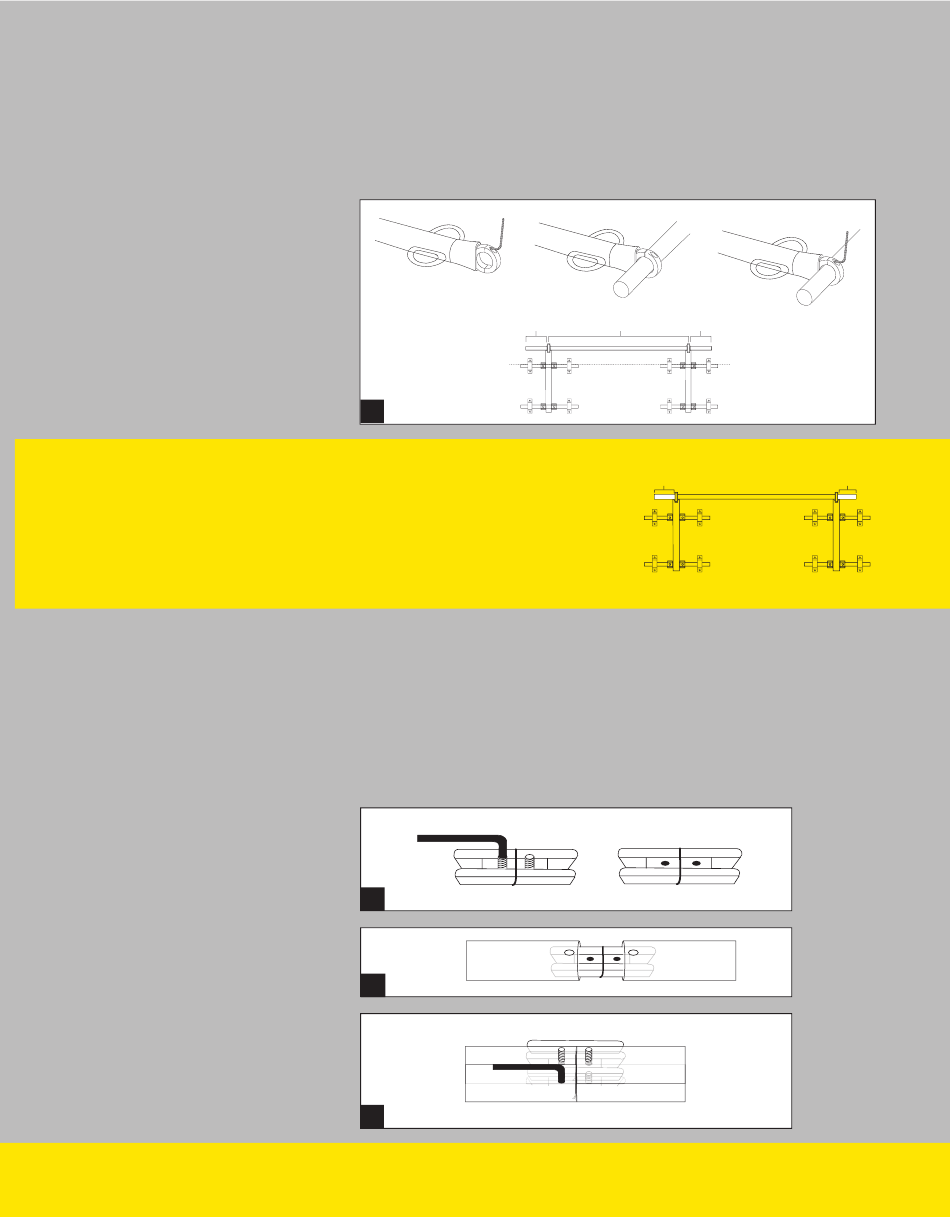

(C) Montieren Sie die Verbindungsstange (Cross Bar). Benutzen Sie einen
Inbus-Schlüssel, um die MultiMount Ringklammern zu lösen, schieben Sie
dann die Cross Bar in die richtige Position. Die Cross Bar sollte nicht weiter
als 7,62 cm aus jeder der Ringklammern herausragen. Ziehen Sie die
Ringklammern fest, sobald sie in Position sind.
(7.62 cm)
C
So verbinden Sie die Cross Bars: Um drei oder mehr MultiMounts zu
montieren, die mit zwei oder mehr Verbindungsstangen (Cross Bars)
verbunden werden, verbinden Sie zuerst die Cross Bars mithilfe der
bereitgestellten Verbindungsstücke. (A) Entfernen Sie mithilfe des Inbus-
Schlüssels die Schrauben des Verbindungsstücks. (B) Schieben Sie die
Cross Bar über das Verbindungsstück, so dass die Löcher A und B in einer
Reihe stehen. (C) Ziehen Sie die Schrauben fest an.
A
B
C
(184.15 cm)
(7.62 cm)
7.62 cm)
TRX
(7.62 cm)
MultiMount
