Befestigung Des Unteren Wandhalters - TRX TRAINING ZONE S-Frame Aufbauanleitung

SCHRITT 4
Befestigung des unteren
Wandhalters
SCHRITT 5 SCHRITT 5 SCHRITT 5 SCHRITT 5
Ziehen Sie alle Schrauben Ziehen Sie alle Schrauben Ziehen Sie alle Schrauben
mit dem empfohlenen An-
ziehmoment fest.
MONTAGE MEHRERER MULTIMOUNTS
MONTAGE VON
ZWEI MULTI-
MOUNTS
16 TRX MultiMount
® ™

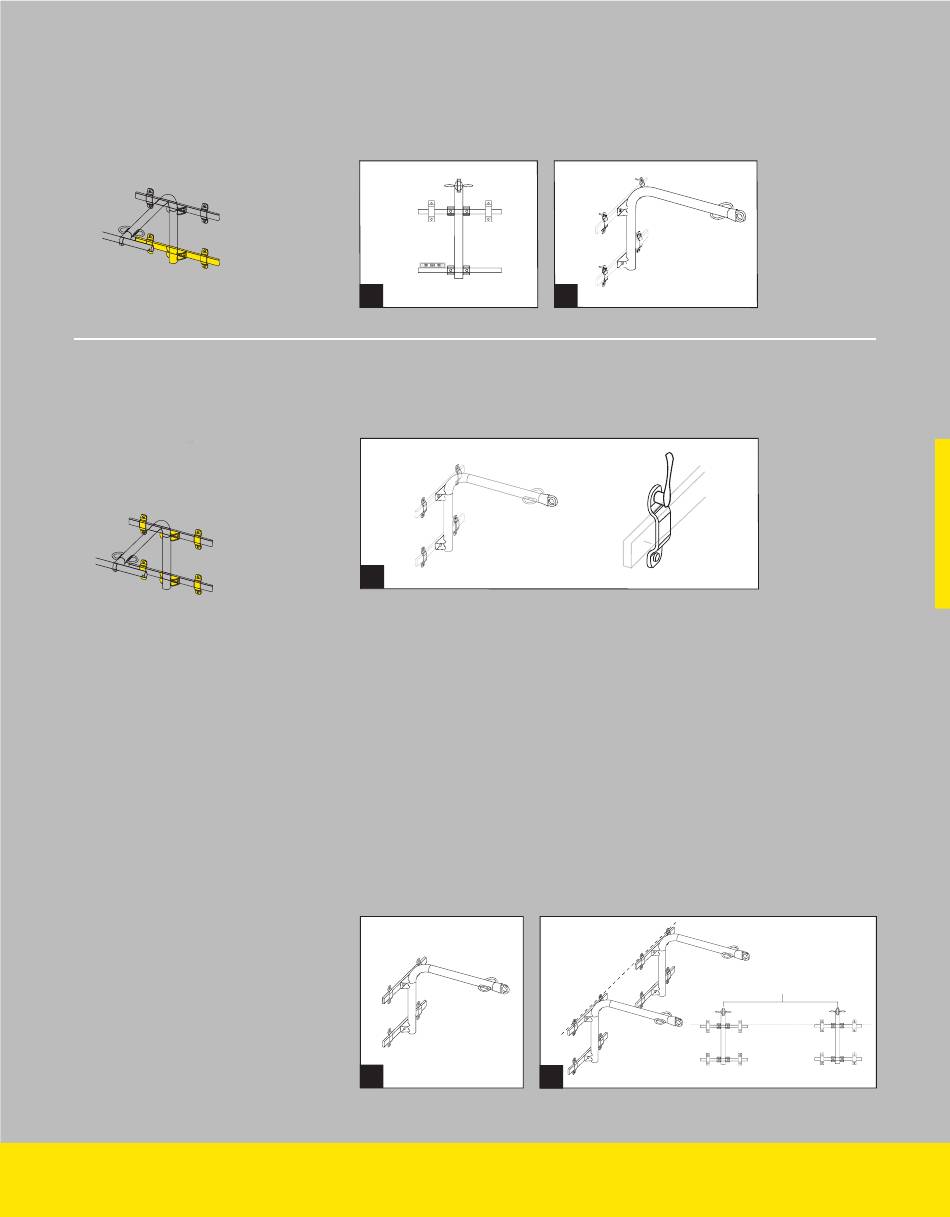

(A) Überprüfen Sie die Ausrichtung des unteren Wandhalters mit der
Wasserwaage. (B) Legen Sie die Tragbügel über den unteren Wandhalter
und wiederholen Sie den zuvor beschriebenen Vorgang, um die Tragbügel
sicher an der Wand zu befestigen.
A
(A) Ziehen Sie alle Schrauben mit dem empfohlenen Anziehmoment fest.
A A
(A) Montieren Sie den ersten MultiMount entsprechend der vorherigen
Montageanleitung. (B) Montieren Sie den zweiten MultiMount in der
exakt gleichen Höhe wie den ersten MultiMount. Lassen Sie zwischen
den beiden MultiMounts einen Abstand von 184,15 cm (gemessen von
den Ringklammern), so dass jeweils ca. 7,62 cm der Verbindungsstange
(Cross Bar) aus der MultiMount Ringklammer herausragen.
A
B
B
184.15 cm
