6 Elektroinstallation

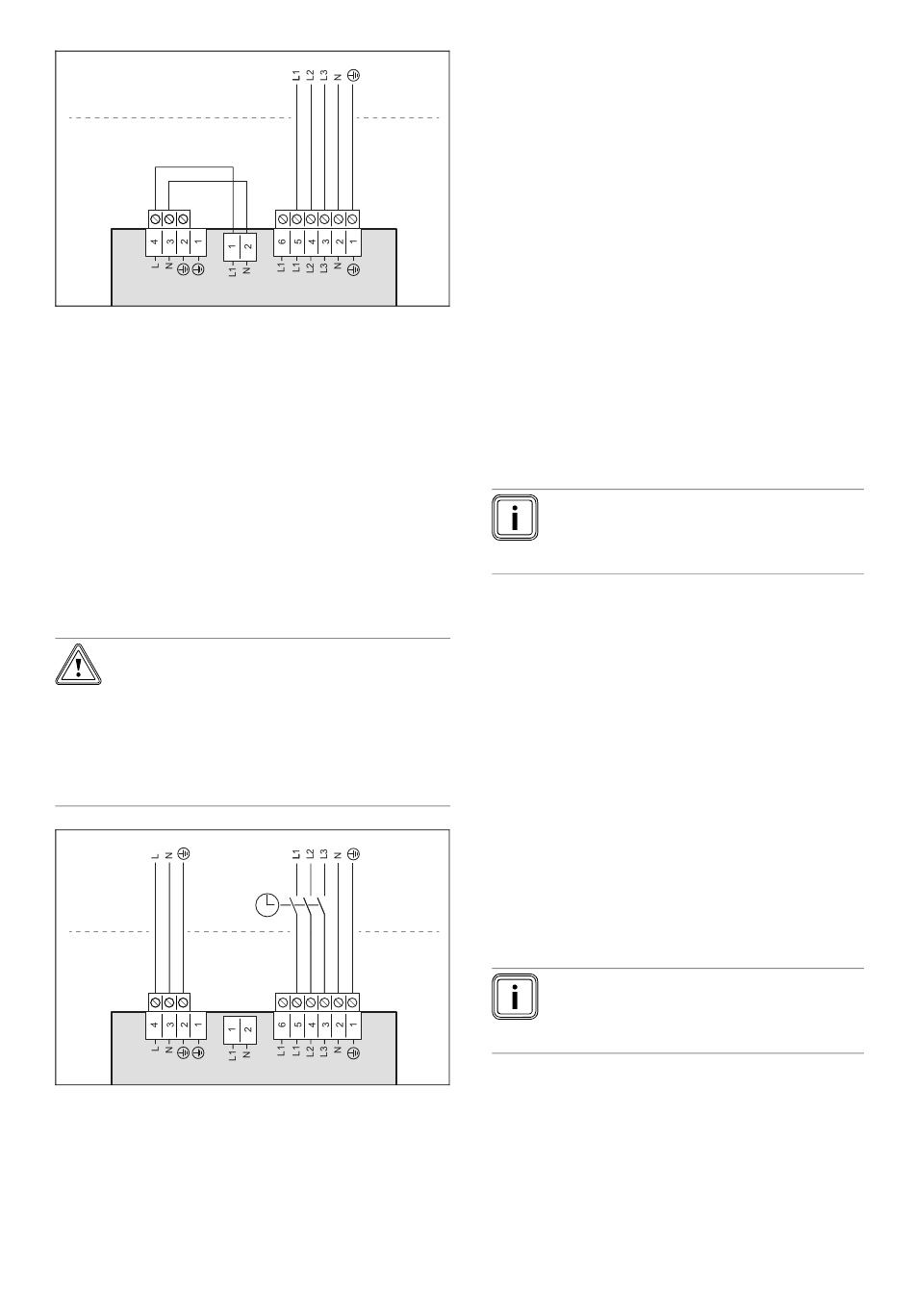

X311 X310
1. Installieren Sie für das Produkt einen eigenen Fehler-
strom-Schutzschalter Typ B.
2. Beachten Sie die Angaben auf dem Aufkleber am
Schaltkasten.
3. Verwenden Sie ein 5-poliges Netzanschlusskabel mit
einem Leitungsquerschnitt von 2,5 mm
Temperaturbeständigkeit von 90 °C.
4. Entfernen Sie den Kabelmantel auf 70 mm.
5. Entfernen Sie die Drahtbrücke zwischen den Anschlüs-
sen L1 und L2.
6. Schließen Sie das Netzanschlusskabel, wie dargestellt,
an L1, L2, L3, N, PE an.
7. Beachten Sie die Hinweise zum Anschluss einer 2-
Tarif-Versorgung siehe (→ Seite 32).
6.3.4 3~/400V zweifache Stromversorgung
Vorsicht!
Risiko von Sachschäden durch zu hohe
Anschlussspannung!
Bei zu hohen Netzspannungen können Elek-
tronikkomponenten zerstört werden.
▶
Stellen Sie sicher, dass die Netzspannung
im zugelassenen Bereich liegt.
X311 X310
1. Installieren Sie für das Produkt einen eigenen Fehler-
strom-Schutzschalter Typ B.
2. Beachten Sie die Angaben auf dem Aufkleber am
Schaltkasten.
3. Verwenden Sie ein 5-poliges Netzanschlusskabel
(Niedertarif) mit einem Leitungsquerschnitt von 2,5 mm
und einer Temperaturbeständigkeit von 90 °C. Verwen-
den Sie ein 3-poliges Netzanschlusskabel (Hochtarif)
32
4.
5.
6.
7.
6.4
X300
Die Wärmeerzeugung der Wärmepumpe kann zeitweise ab-
geschaltet werden. Die Abschaltung erfolgt durch das Ener-
gieversorgungsunternehmen und üblicherweise mit einem
Rundsteuerempfänger.
Möglichkeit 1: Anschluss S21 ansteuern
▶
2
und einer
▶
▶
Möglichkeit 2: Stromversorgung mit Schütz tren-
nen
▶
▶
▶
▶
▶
X300
2
Installations- und Wartungsanleitung Hydraulikstation 0020253223_02
mit einem Leitungsquerschnitt von 0,75 mm
einer Temperaturbeständigkeit von 90 °C.
Entfernen Sie den Kabelmantel beim 5-poligen Kabel
auf 70 mm, beim 3-poligen Kabel auf 30 mm.
Entfernen Sie die Drahtbrücke zwischen den Anschlüs-
sen L1 und L2.
Schließen Sie das Netzanschlusskabel, wie dargestellt,
an.
Beachten Sie die Hinweise zum Anschluss einer 2-
Tarif-Versorgung siehe (→ Seite 32).
Komponenten für Funktion EVU-Sperre
installieren
Verbinden Sie ein 2-poliges Steuerkabel mit dem Relais-
kontakt (potentialfrei) des Rundsteuerempfängers und
mit dem Anschluss S21, siehe Anhang.
Hinweis
Bei einer Steuerung über den Anschluss S21
muss die Energieversorgung bauseits nicht
getrennt werden.
Stellen Sie im Systemregler ein, ob die Zusatzheizung,
der Kompressor, oder Beides gesperrt werden soll.
Stellen Sie die Parametrierung des Anschlusses S21 im
Systemregler ein.
Installieren Sie vor der Inneneinheit ein Schütz in die
Stromversorgung für den Niedertarif.
Installieren Sie ein 2-poliges Steuerkabel. Verbinden Sie
den Steuerausgang des Rundsteuerempfängers mit dem
Steuereingang des Schützes.
Lösen Sie die werksseitig montierten Leitungen am Ste-
cker X311 und entfernen Sie sie zusammen mit dem Ste-
cker X310.
Schließen Sie eine ungesperrte Stromversorgung an
X311 an.
Schließen Sie die vom Schütz geschaltete Spannungs-
versorgung an X300 an, siehe Anhang.
Hinweis
Bei Abschaltung der Energieversorgung (des
Kompressor- bzw. Zusatzheizung) über den
Tarifschütz wird S21 nicht beschaltet.
2
und mit
