1 Verkabelung des SF3 Systems
Je nach Ausführung Ihres SF3 Systems benötigen Sie eine der folgenden drei Verkabelungen.
1.1 SF3L

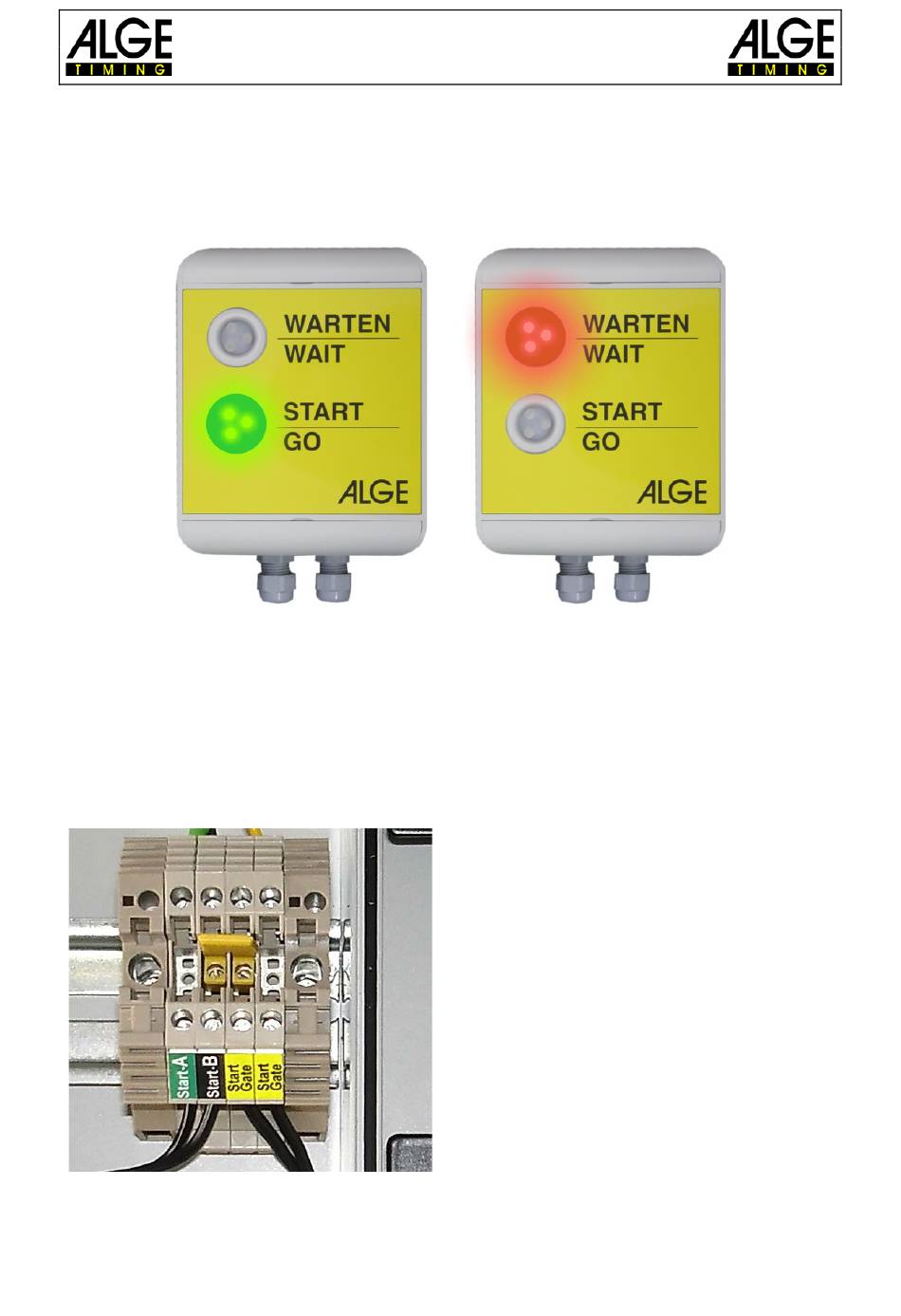

Das SF3L System wird ohne Münzprüfer geliefert. Die Starteinheit dient nur zur Streckenfrei-
gabe.
Die Starteinheit sollte nahe der Startschranke auf einen Pfosten oder an eine Wand montiert
werden.
Vom Ziel muss ein 2-poliges Kabel mit einem maximalen Schleifenwiderstand von 180 Ohm
verlegt werden.
Bedienungsanleitung
SF3
ACHTUNG! Beachten Sie beim Anschluss der
Start-Ziel Verbindung die Polarität.
- 4 -
