DIREKTMESSUNG

• ACS auf Hutschiene montieren. Dazu Gerät an der Oberkante
der Hutschiene einhaken und unten andrücken, bis es einrastet.
• ACS entsprechend der folgenden Pläne anschließen

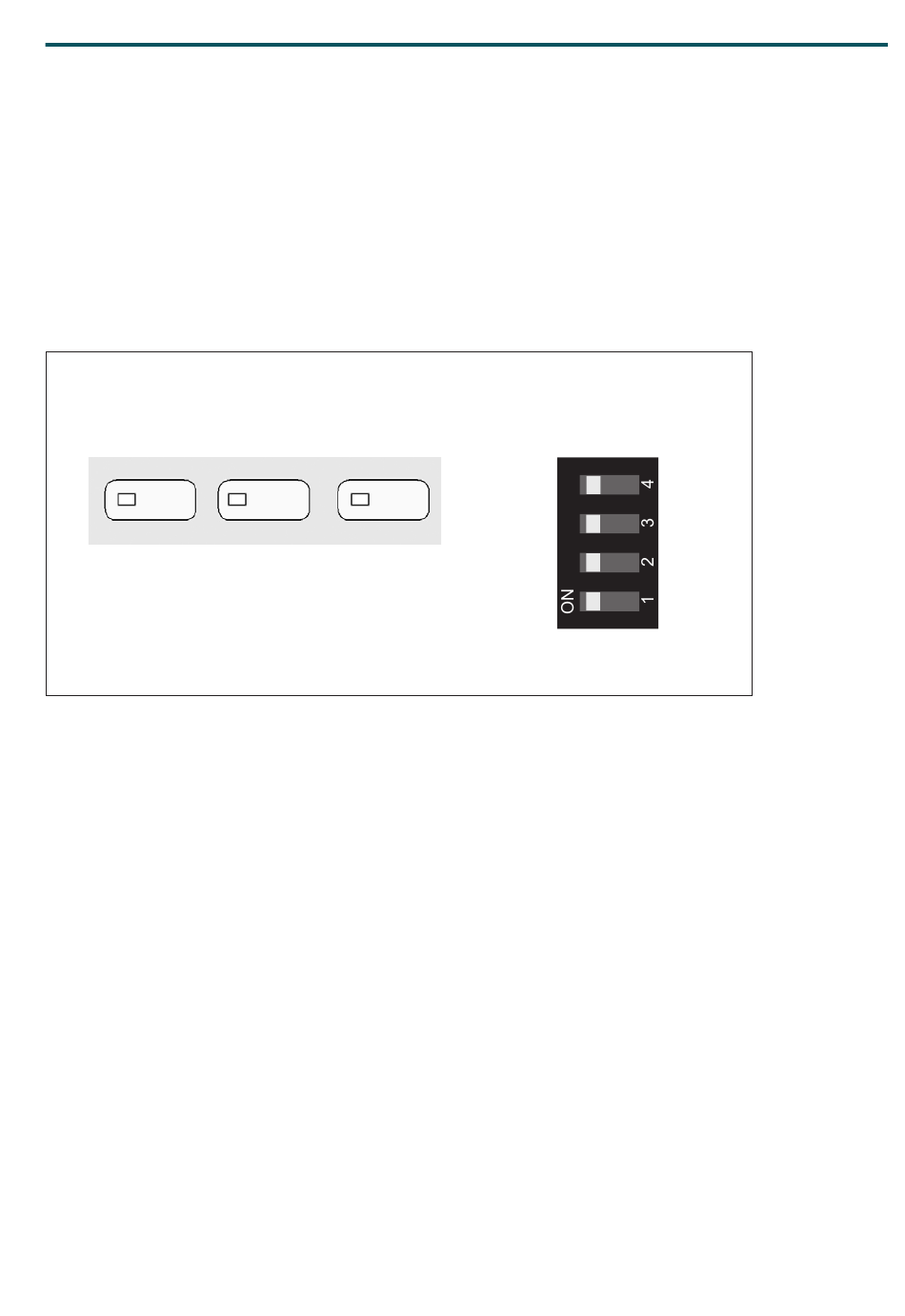

• Einstellung der DIP-Schalter S1, S2, S3 sowie der DIP-Schalter
S4 unter dem Gehäusedeckel prüfen.
S1
• Gehäusedeckel mit einem der beigelegten Kabelbinder ver-
schließen/sichern
8
S2 S3 S4
