AC-Sensor Flex

DE Installationsanleitung

EN Installation Instructions

Inhaltsverzeichnis

Inhaltszusammenfassung für SOLARWATT AC-Sensor Flex

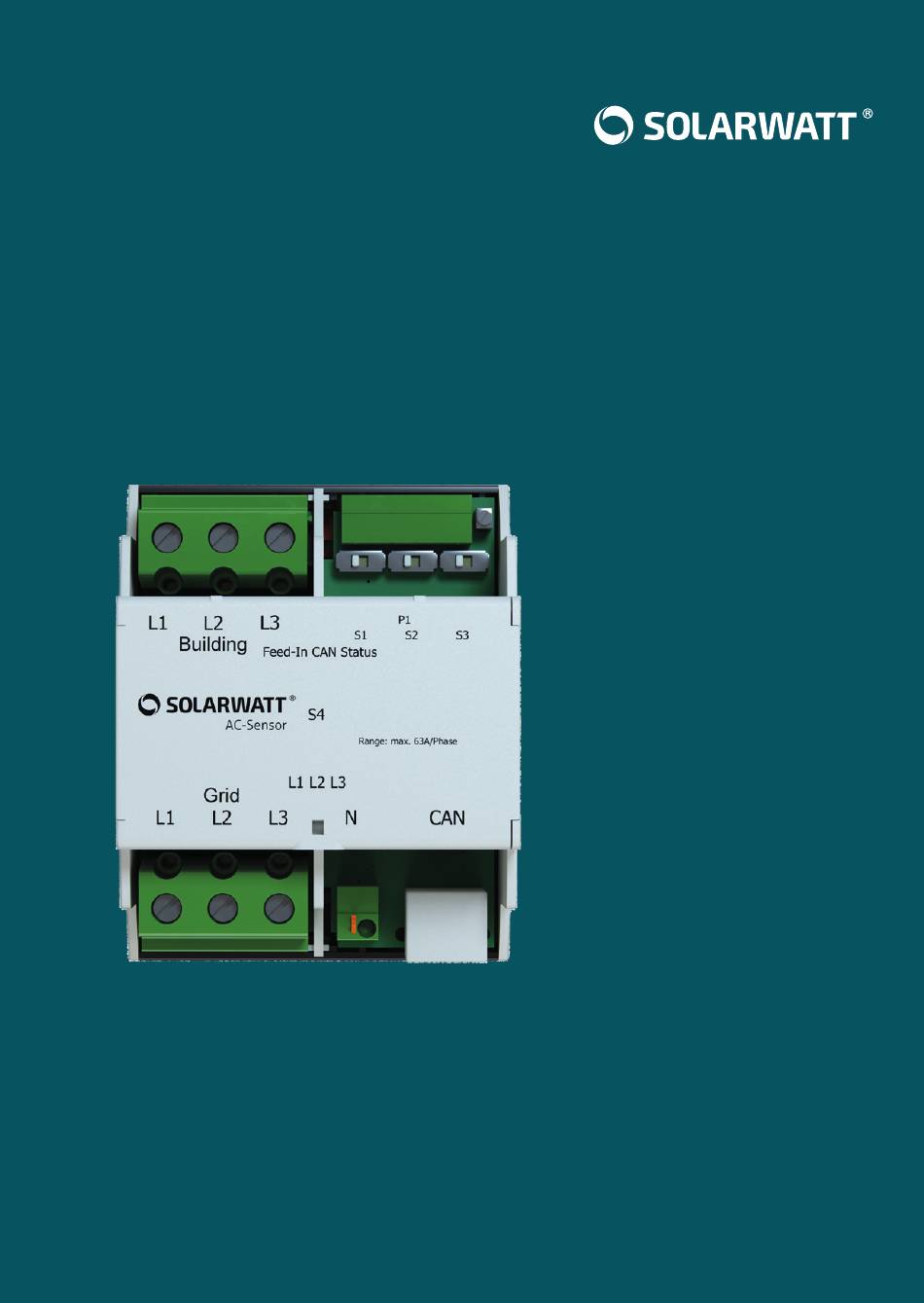

Seite 1 AC-Sensor Flex DE Installationsanleitung EN Installation Instructions Änderungen vorbehalten | © 2021 Solarwatt GmbH...
Seite 2: Gültigkeitsbereich
Kenntnis und Beachtung dieses Dokuments mit allen Sicher- heitshinweisen. BESTIMMUNGSGEMÄSSE VERWENDUNG Das Leistungsmessgerät AC-Sensor Flex (im folgenden ACS ge- nannt) ist ein Gerät, das elektrische Messwerte an einem 1- oder 3-phasigen Wechselspannungsanschluss ermittelt und diese über CAN-Bus zur Verfügung stellt. Das Gerät ist ausschließlich für die private Nutzung mit einem Solarwatt Stromspeicher und dem SOLARWATT Manager bestimmt.
Seite 3: Sicherheit
Durch Anlegen von Netzspannung an die CAN- Bus-Klemmen kann das Gerät beschädigt oder zerstört werden. Durch Betrieb außerhalb der spezifizierten technischen Daten kann das Gerät beschädigt oder zerstört werden (siehe Abschnitt „Technische Daten“ am Ende dieser Anleitung). Änderungen vorbehalten | © 2021 Solarwatt GmbH...

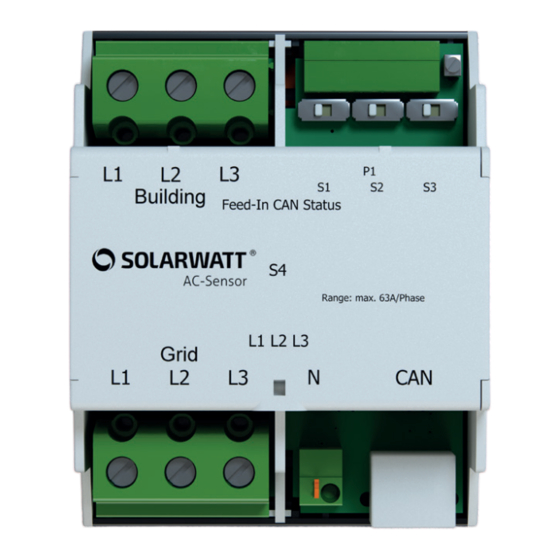

Seite 4 Anschluss externe Messwandler 6 DIP-Schalter S4 Einstellung Verhältnis der Stromwandler 2 DIP-Schalter S1, S2, S3 7 Reset-Schalter für Neustart Aktivierung Wandlermessung 3 CAN-Anschluss Battery flex AC-1 (RJ45) 4 Anschluss Netzseite 5 Anschluss Hausseite Änderungen vorbehalten | © 2021 Solarwatt GmbH...
Seite 5: Anzeigeelemente
ANZEIGEELEMENTE L1, L2, L3 an Außenleitern liegt Spannung an Feed-In PV-Enspeisung > 100 W CAN-Kommunikation besteht Blinken 1x/s: Betrieb Status Blinken 5x/s: Fehler/Update/Neustart Änderungen vorbehalten | © 2021 Solarwatt GmbH...
Seite 6 In der Unterverteilung des Haushalts liegen lebensgefährliche Spannungen an. Anschluss- stelle spannungsfrei schalten und gegen Wieder- einschalten sichern. Sicherstellen, dass die Leiter, die an den ACS angeschlossen oder von diesem abgeklemmt werden sollen, spannungsfrei sind. Änderungen vorbehalten | © 2021 Solarwatt GmbH...
Seite 7 GROUND (Ader 7 oder 8) an Battery flex base und am AC-Sensor mus mit der gleichen Zuordnung (siehe Abb.) erfolgen. PIN-Belegung für CAN (RJ45) an Battery flex base PIN-Belegung für CAN (RJ45) am AC-Sensor Flex Änderungen vorbehalten | © 2021 Solarwatt GmbH...
Seite 8: Direktmessung
• ACS entsprechend der folgenden Pläne anschließen • Einstellung der DIP-Schalter S1, S2, S3 sowie der DIP-Schalter S4 unter dem Gehäusedeckel prüfen. S2 S3 • Gehäusedeckel mit einem der beigelegten Kabelbinder ver- schließen/sichern Änderungen vorbehalten | © 2021 Solarwatt GmbH...
Seite 11 HINWEIS Bei 1-phasigem Wechselrichter: installieren Sie Battery flex AC-1 nur an der Phase, an der auch der Wechselrichter eingebunden ist. Berücksich- tigen Sie dabei die Anforderungen der Phasen- schieflast. Änderungen vorbehalten | © 2021 Solarwatt GmbH...
Seite 13: Wandlermessung
ACS auf Hutschiene montieren. Dazu Gerät an der Oberkante der Hutschiene einhaken und unten andrücken, bis es einrastet. • ACS entsprechend der folgenden Pläne anschließen • Absicherung der Leitungen für die Spannungsversorgung ent- sprechend des verwendeten Leiterquerschnittes wählen. nur ACS (1-phasig) Änderungen vorbehalten | © 2021 Solarwatt GmbH...
Seite 15 3-phasiger Wechselrichter, ACS, Battery flex AC-1, Wandlermessung Änderungen vorbehalten | © 2021 Solarwatt GmbH...
Seite 16 Die Stromwandler müssen einen Sekundärstrom von ≤ 1 A und eine Mindestausgangsleistung von 0,2 VA haben. Beachten Sie die Stromflußrichtung der Strom- wandler und folgen Sie den Hinweisen in der Montageanleitung des Herstellers. Änderungen vorbehalten | © 2021 Solarwatt GmbH...
Seite 17 4000 A / 1 A Wandler EIN AUS AUS EIN AUS AUS AUS EIN 400A / 1 A Wandler 4500 A / 1 A Wandler EIN AUS AUS AUS AUS AUS AUS AUS Änderungen vorbehalten | © 2021 Solarwatt GmbH...
Seite 19: Entsorgung
ENTSORGUNG Der ACS muss nach den vor Ort gültigen Entsor- gungsvorschriften für Elektronikschrott entsorgt werden. Änderungen vorbehalten | © 2021 Solarwatt GmbH...
Seite 21 AC-Sensor Flex DE Installationsanleitung EN Installation Instructions...
Seite 22: Intended Use
Any other use could result in property damage and personal injury. Modifications and instal- lation of additional components are prohibited for safety reasons. Subject to change | © 2021 Solarwatt GmbH...
Seite 23 Connection of mains voltage to the CAN bus terminals can damage or destroy the device. Operation outside of the specified technical data can damage or destroy the device (see „Technical data“ at the end of this guide). Subject to changen | © 2021 Solarwatt GmbH...
Seite 24 6 DIP-switch S4 external CT-clampsr Current ratio settings 2 DIP-switches S1, S2, S3 for 7 Reset switch activation of CT-clamp measurement 3 CAN connection Battery flex (RJ45) 4 Grid-side connections 5 House-side connections Subject to change | © 2021 Solarwatt GmbH...
Seite 25: Display Elements
DISPLAY ELEMENTS voltage is applied to the phase L1, L2, L3 conductors Feed-In PV feed-in > 100 W CAN communication operating flashing 1x/s = operational Status flashing 5x/s = error/update/restart Subject to changen | © 2021 Solarwatt GmbH...
Seite 26: Connection And Commissioning
Extremely dangerous voltage runs through the household junction box. Disconnect the con- nection point and secure against re-connection. Ensure that the conductors that are connected to the ACS or should be disconnected from it are de-energized. Subject to change | © 2021 Solarwatt GmbH...
Seite 27 If you use a network installation cable instead of a patch cable, the corresponding attachable RJ45 plugs are available from the Solarwatt web shop (DELOCK 86287 RJ45 plugs). Make sure that the wires H (wire 1), L (wire 2) and...
Seite 28 Check the setting on the DIP switches S1, S2, S3 and the DIP switch S4 (see diagram of AC Sensor layout for position of switches). S2 S3 • Close/secure the housing cover with one of the enclosed cable ties Subject to change | © 2021 Solarwatt GmbH...
Seite 31 NOTE In the case of single-phase inverters: only install Battery flex AC-1 at the phase which also contains the inverter. Take into account the phase imba- lance requirement. Subject to changen | © 2021 Solarwatt GmbH...
Seite 33 Connect the ACS according to the relevant wiring diagram (“single ACS”, “ACS and MyReserve”). • Select fuse protection for the power supply cables according to the conductor cross section. single ACS (1-phase) Subject to changen | © 2021 Solarwatt GmbH...
Seite 36 The CT clamps must have a secondary current of ≤ 1 A and a minimum output power of 0.2 VA. Observe the current flow direction of the CT clamps and follow the instructions in the manufac- turer‘s installation manual. Subject to change | © 2021 Solarwatt GmbH...
Seite 37 250 A / 1A CT-clamp 3000 A / 1 A CT-clamp 300 A / 1 A CT-clamp 4000 A / 1 A CT-clamp 400A / 1 A CT-clamp 4500 A / 1 A CT-clamp Subject to changen | © 2021 Solarwatt GmbH...
Seite 39 DISPOSAL The ACS must be disposed of in accordance with the locally applicable waste disposal regulations for electronic scrap. Subject to changen | © 2021 Solarwatt GmbH...
Seite 40 Sie haben Fragen? Melden Sie sich gern bei uns. Wir möchten es Ihnen so einfach wie möglich Solarwatt GmbH +49-351-8895-555 machen, die Energiewende aktiv mitzuge- Maria-Reiche-Straße 2a info@solarwatt.de stalten. Nutzen Sie gern den Support-Bereich 01109 Dresden auf unserer Website. Wenn noch Fragen offen bleiben zur Montage oder Inbetriebnahme solarwatt.de...
