SOLARWATT AC-Sensor Flex Installationsanleitung Seite 7

• CAN Verbindung zwischen Battery flex base und ACS per
Patchkabel herstellen
ACHTUNG
Für die Verwendung eines Netzwerk-Verlegeka-
bels, sind die konfektionierbaren RJ-45 Stecker
über den Solarwatt Webshop erhältlich (DELOCK
86287 RJ45 Stecker).

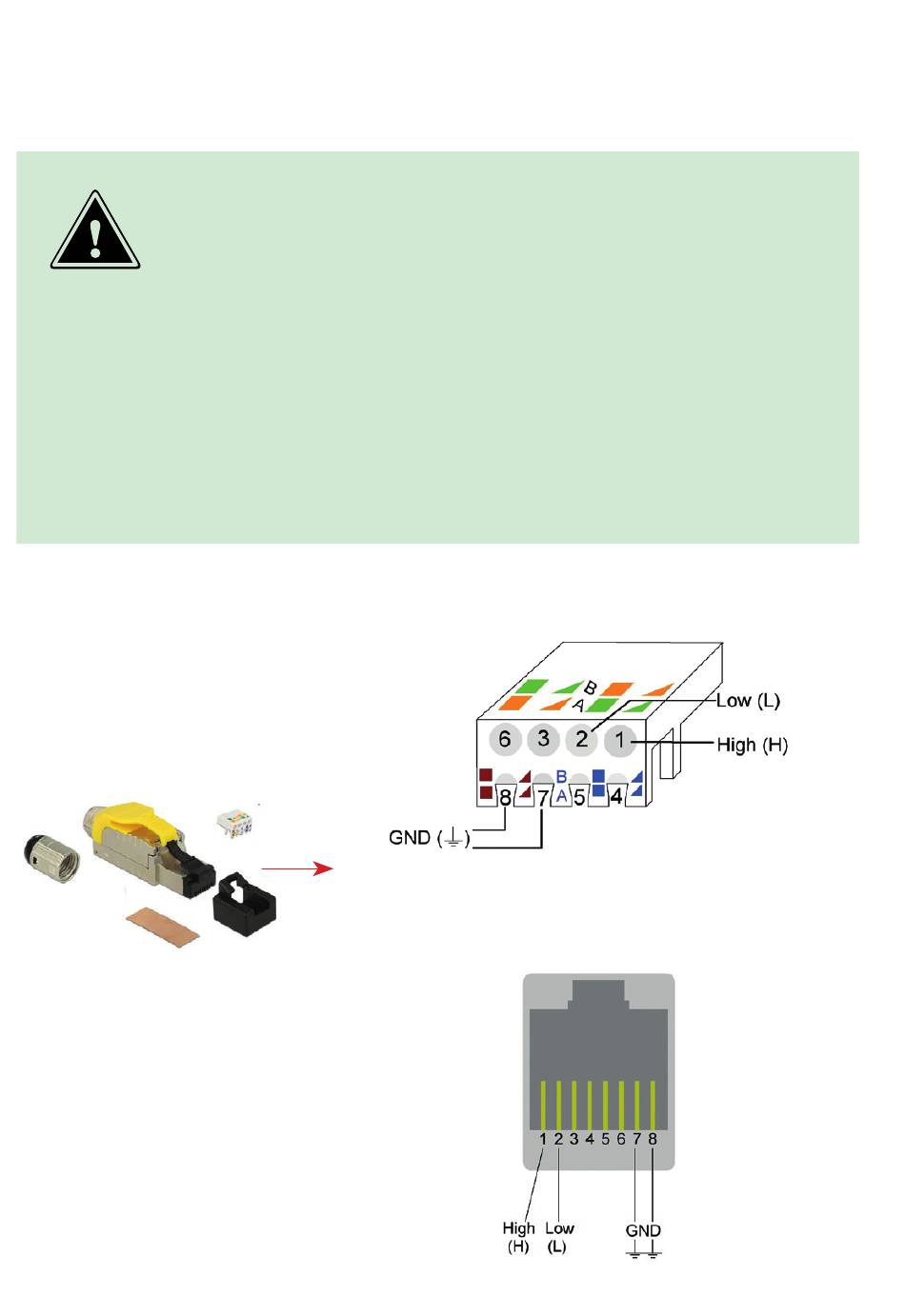

Der Anschluss der Adern H (Ader 1), L (Ader 2) und
GROUND (Ader 7 oder 8) an Battery flex base und
am AC-Sensor mus mit der gleichen Zuordnung
(siehe Abb.) erfolgen.
Änderungen vorbehalten | © 2021 Solarwatt GmbH
PIN-Belegung für CAN (RJ45) an Battery flex base
PIN-Belegung für CAN (RJ45) am AC-Sensor Flex
7
