SOLARWATT AC-Sensor Flex Installationsanleitung Seite 16

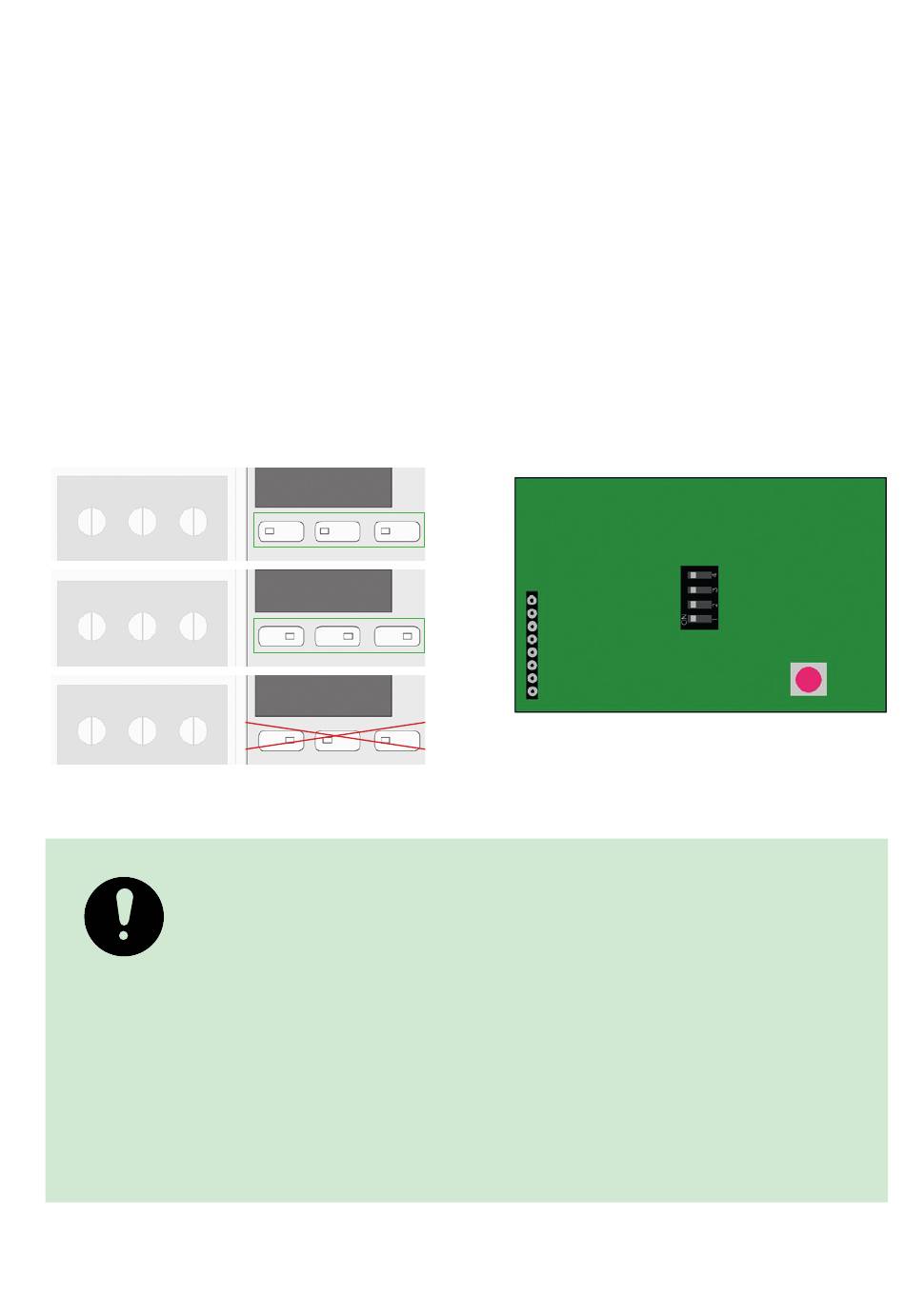

• Wandlermessug über DIP-Schalter S1, S2 und S3 aktivieren
(Position der Schalter siehe Abbildung zum Aufbau AC-Sensor).
Alle Schalter müssen dabei die gleiche Stellung haben (siehe
Abbildung links).
• Verhältnis der Stromwandler über DIP Schalter S4 (unter der
Abdeckung des ACS, siehe Abbildung zum Aufbau AC-Sensor)
einstellen
• Details zu den Einstellungen siehe Tabelle
• Gehäusedeckel mit einem der beigelegten Kabelbindern ver-
schließen/sichern
Direktmessung
bis max. 63 A/Phase
Wandlermessung
aktiv
nicht zulässige
Schalterstellung
HINWEIS
Die Stromwandler müssen einen Sekundärstrom
von ≤ 1 A und eine Mindestausgangsleistung von
0,2 VA haben.
Beachten Sie die Stromflußrichtung der Strom-
wandler und folgen Sie den Hinweisen in der
Montageanleitung des Herstellers.
16
S1 S2 S3
S1 S2 S3
S1 S2 S3
Änderungen vorbehalten | © 2021 Solarwatt GmbH
S4
