Benutzeroberflächen der GUI
Instruments

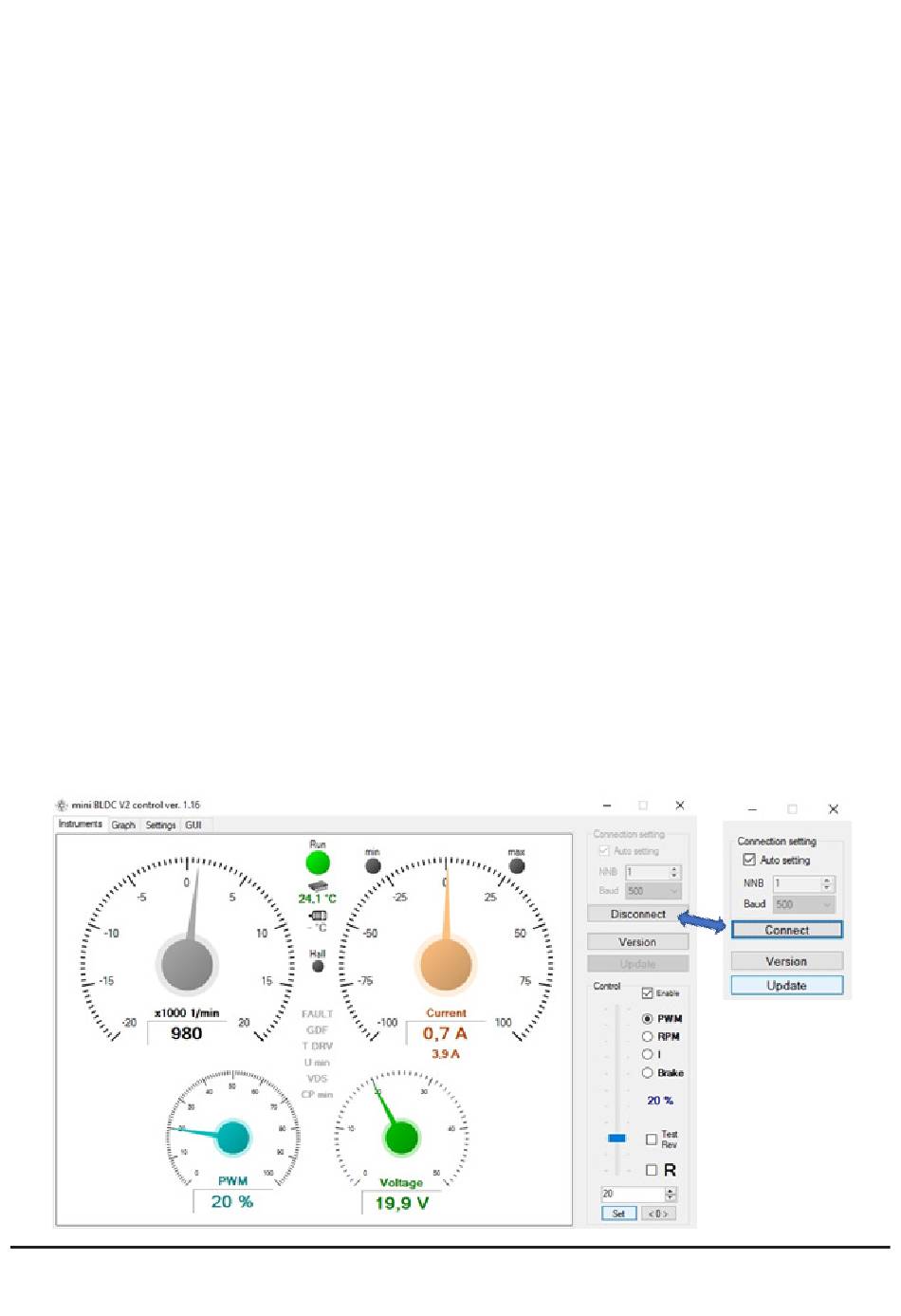

Wenn Sie die GUI öffnen, öffnet sich das Fenster „Instruments", mit den wichtigsten Anzeigen, für
den Betrieb des Antriebs:
•
Drehzahl
•
Strom
•
Anzeige für das Ansteuerungssignal [%]
•
Eingangsspannung
•
Regler Temperatur
•
Motortemperatur (sofern der Motor einen entsprechenden Sensor hat)
Ist der Punkt unter „Run" grün, ist das System einsatzbereit.
Sie können mit der Maus die angezeigten Schaltflächen bedienen, wie auch mit der Tastatur (Ta-
bulatortaste (TAB) / Pfeiltasten).
Mit der Schaltfläche [Connect] / [Disconnect], rechts neben den Anzeigen, aktivieren Sie die Ver-
bindung über Ihren CAN Adapter, oder beenden diese. Dazu muss der Regler an einer Span-
nungsquelle angeschlossen sein.
Für Einstellarbeiten ist hierfür ein Netzgerät zu empfehlen, welches im Spannungsbereich von 9 –
58,8 V einstellbar ist und an dem zunächst - aus Sicherheitsgründen – eine geringe Stromstärke
eingestellt werden kann. Mit der Schaltfläche [Version] fragen Sie die installierte Softwareversion
des Reglers ab.
Klicken Sie auf [Update], können Sie eine andere Software auf den Regler aufspielen.
Brushless DC Controller HST-70
Orginalbetriebsanleitung
Montage und Inbetriebnahme
Seite 14 von 38
Rev1.2
