Hacker Master MEZON, V1.0
Programmiertipps für den Master MEZON im Helieinsatz mit V-Stabi
Drehzahlregelung (interner Drehzahlregelmode/Governormode des Mikado V-
Stabi)
Recommended settings for the Hacker MEZON in helicopter use with
governormode of the Mikado V-BAR (internal governormode V-BAR)
Vor der Inbetriebnahme dieses Reglers sollten Sie die MEZON Bedienungsanleitung und diese
Einstelltipps sorgfältig lesen.
Before operating this unit, please read the MEZON instructions and these recommended setting
completely.
1.

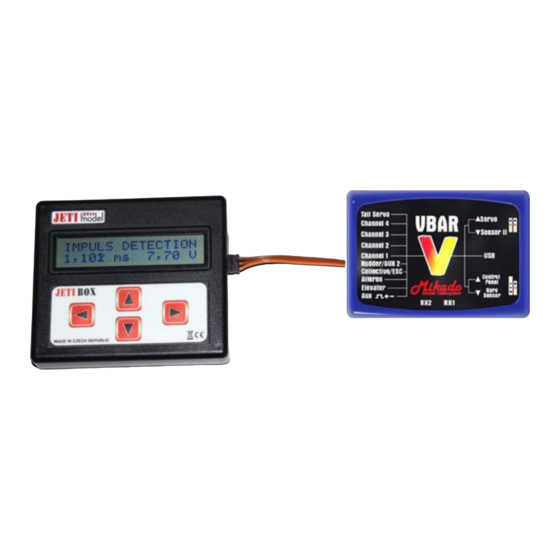

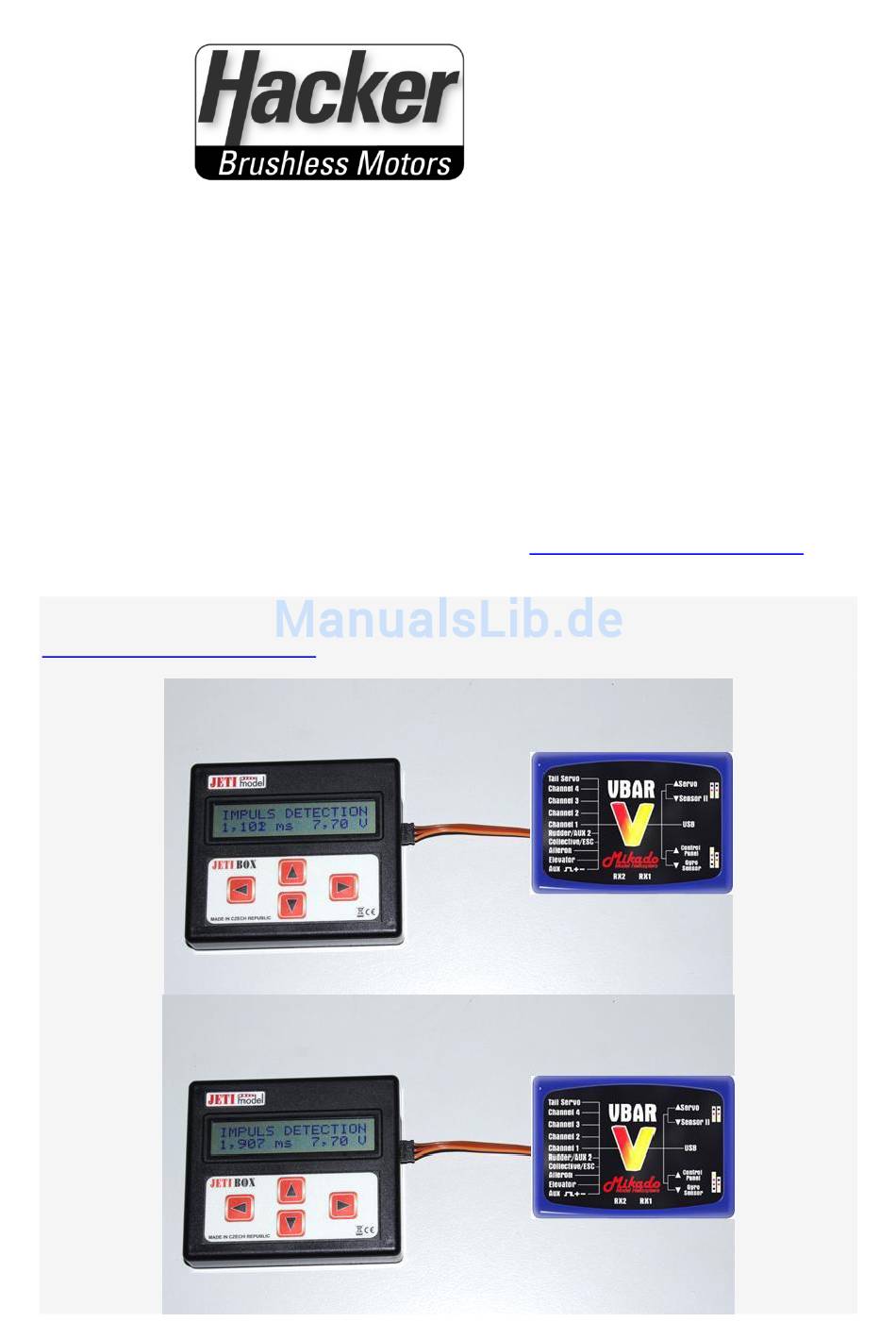

Auslesen der Impulsweite für Motor AUS (Initial Point) und Motor EIN (End Point) mit der JetiBox,
diese wird am Gaskanal der V-Stabi Zentraleinheit angeschlossen. Zur Beschaltung der V-Stabi
Zentraleinheit beachten Sie bitte die Anleitung zum V.Stabi >
http://www.vstabi.info/de/node/785
Es werden die Werte in ms (Millisekunden) für beide Positionen benötigt. Bitte notieren Sie diese
Werte.
Reading the pulse width for motor OFF (Initial Point) and ON (End Point) with the JetiBox, that is
connected to the V-BAR throttel channel. Here you can find the V-Bar manual >
http://www.vstabi.info/en/node/759
You need the values in ms (milliseconds) for both positions. Please make a note of these values.
Werbung
Verwandte Anleitungen für Hacker Master MEZON
Inhaltszusammenfassung für Hacker Master MEZON
- Seite 1 Hacker Master MEZON, V1.0 Programmiertipps für den Master MEZON im Helieinsatz mit V-Stabi Drehzahlregelung (interner Drehzahlregelmode/Governormode des Mikado V- Stabi) Recommended settings for the Hacker MEZON in helicopter use with governormode of the Mikado V-BAR (internal governormode V-BAR) Vor der Inbetriebnahme dieses Reglers sollten Sie die MEZON Bedienungsanleitung und diese Einstelltipps sorgfältig lesen.
- Seite 2 Master MEZON mit dem rotem (!) Stecker mit der JetiBox verbinden. Connect the Master MEZON with the red (!) uni-plug to the JetiBox. Für die Programmierung des Master Mezon für den V-Stabi Governormode folgen Sie bitte der Bilderserie, wichtige Punkte werden kommentiert.
- Seite 4 Wählen Sie hier : “FAST RESPONSE” Choose here: “FAST RESPONSE” Einstellung der Beschleunigung für das Starten des Motors/Rotors. Für einen ersten Wert empfehlen wir 9-10 Sekunden bei 3D Helis der 600//00’er Klasse. Set the acceleration for the start of your motor/rotor. For 600/700 class 3D helicopter we recommend 9-10seconds.
- Seite 5 Nun wird der zuvor unter Punkt 1 ausgelesene Weg des Drosselkanals im Regler festgelegt. Diese Einstellung ermöglicht später mehrere verschiedene Gasvorwahlen mit unterschiedlichen Drehzahlen. Now, the previously defined in section 1 read path of the throttle channel on the controller. This setting allows several different idle ups.
- Seite 6 Jetzt den Wert für “Vollgas” einsetzen (100% Gasweg des Senders). Set the value for full power (100% in TX)
- Seite 7 Programmieren der Lipoüberwachung (wenn gewünscht), hier im Beispiel 10S Lipo mit 3,5V pro Zellen und Abregelung des Motors: Set the voltage für the lipo monitoring (here for example 10S Lipo with slowdown the motor when reaching 3,5V per cell):...
- Seite 9 WICHTIG: „Slow down“! Damit wird der Motor bei Erreichen der Spannungsschwelle sanft herunter geregelt. IMPORTANT: “Slow down”! Thus, the motor when it reaches the threshold voltage is regulated down gently.
- Seite 10 Es folgen die Einstellungen für den Motor. Now the settings for the motor are following.
- Seite 11 Programmieren Sie hier das vom Motorhersteller empfohlene Motortiming (im Beispiel 15° für den Hacker A50-Turnado 10pol). Set the recommended motor timing (here for example 15° for the Hacker A50-Turnado 10pole). Hier die Motorpolzahl entsprechend Ihrem Motor eingeben (im Beispiel Hacker A50-Turnado 10polig).
- Seite 12 Die Untersetzung des Hauptgetriebes eingeben. Set the gear ratio of your helicopter. Einstellen der BEC Spannung (in unserem Beispiel 6Volt). Set the voltage of the BEC (example here 6volts)
- Seite 13 „Schwänzeln“ des Helis bei hohen Pitchwerten vermeiden. Hier zum Beispiel die Werte für einen Logo600SE. The master MEZON ESC in the mode "FAST RESPONSE" can react very quickly to changes of the throttelchannel, we recommend the following changes in the V-Bar software. The values that are shown may are depending on the model, speed and flight style as well.
- Seite 14 Setzen Sie den Wert bei “DMA” auf ~45. Set the value torque precomp. Collective to ~45. Und nicht vergessen: die Getriebeuntersetzung und die Motorpolzahl:2 sowie die max. Drehzahl korrekt setzen. Please don’t forget to make the right settings for max. headspeed, gear ratio and sensor configuration (motor poles:2)
- Seite 15 Hacker Motor GmbH Geschäftsführer: Rainer Hacker Sitz der Gesellschaft: Schinderstraßl 32, 84030 Ergolding, Germany Tel. +49-871-953628-0 Fax +49-871-953628-29 www.hacker-motor.com info@hacker-motor.com Registergericht: Amtsgericht Landshut HRB 8052 WEEE-Reg.-Nr. DE 55352581 Technische Änderungen vorbehalten! Kein Haftung für Druckfehler Copyright 2011 by Hacker Motor GmbH...
