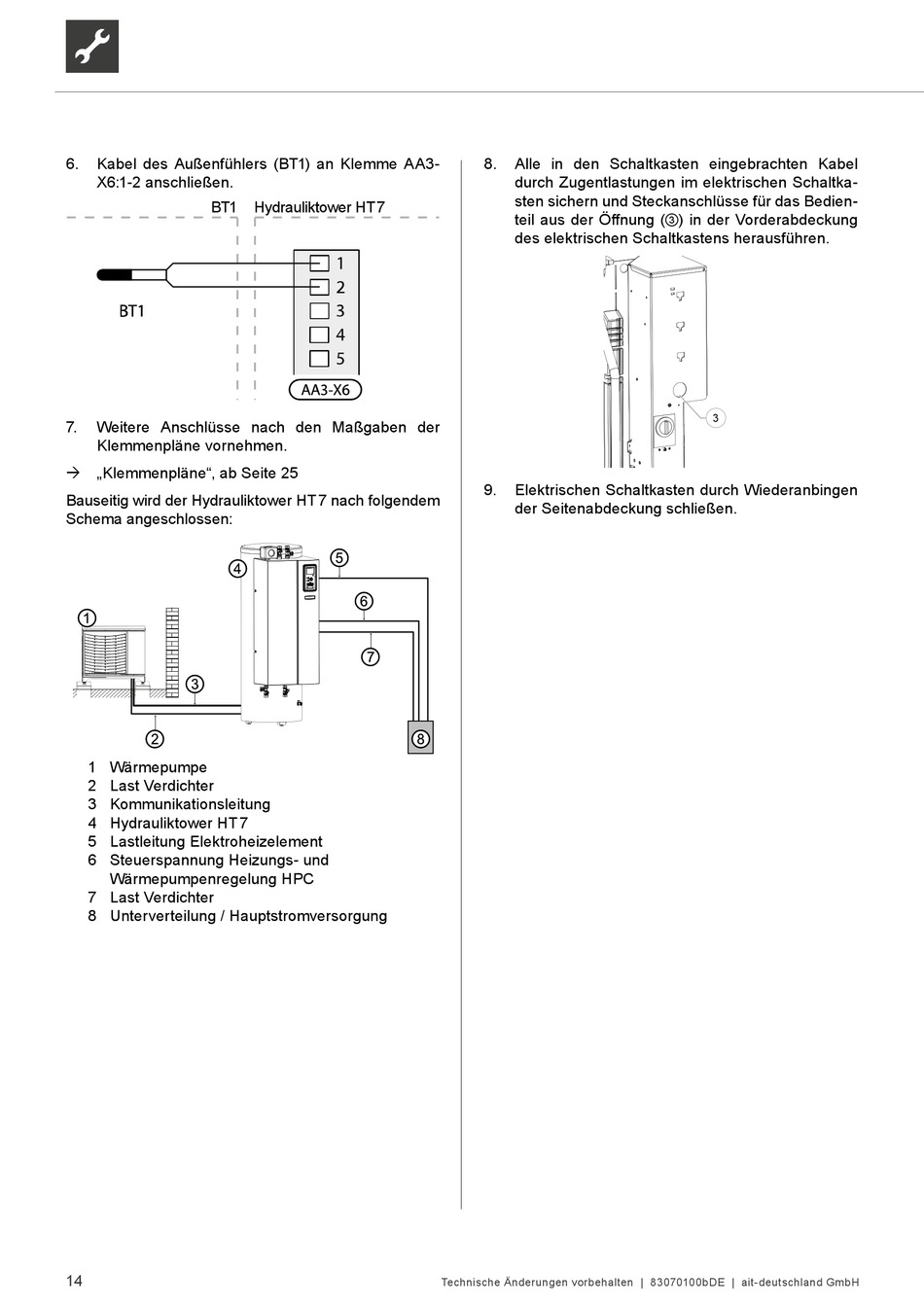

6.
Kabel des Außenfühlers (BT1) an Klemme AA3-
X6:1-2 anschließen.
BT1 Hydrauliktower HT 7
7.
Weitere Anschlüsse nach den Maßgaben der
Klemmenpläne vornehmen.
„Klemmenpläne", ab Seite 25
Bauseitig wird der Hydrauliktower HT 7 nach folgendem
Schema angeschlossen:
1 Wärmepumpe
2 Last Verdichter
3 Kommunikationsleitung
4 Hydrauliktower HT 7
5 Lastleitung Elektroheizelement
6 Steuerspannung Heizungs- und
Wärmepumpenregelung HPC
7 Last Verdichter
8 Unterverteilung / Hauptstromversorgung
14
8.
Alle in den Schaltkasten eingebrachten Kabel
durch Zugentlastungen im elektrischen Schaltka-
sten sichern und Steckanschlüsse für das Bedien-
teil aus der Öffnung (③) in der Vorderabdeckung
des elektrischen Schaltkastens herausführen.
9.
Elektrischen Schaltkasten durch Wiederanbingen
der Seitenabdeckung schließen.
5
Technische Änderungen vorbehalten | 83070100bDE | ait-deutschland GmbH
3
