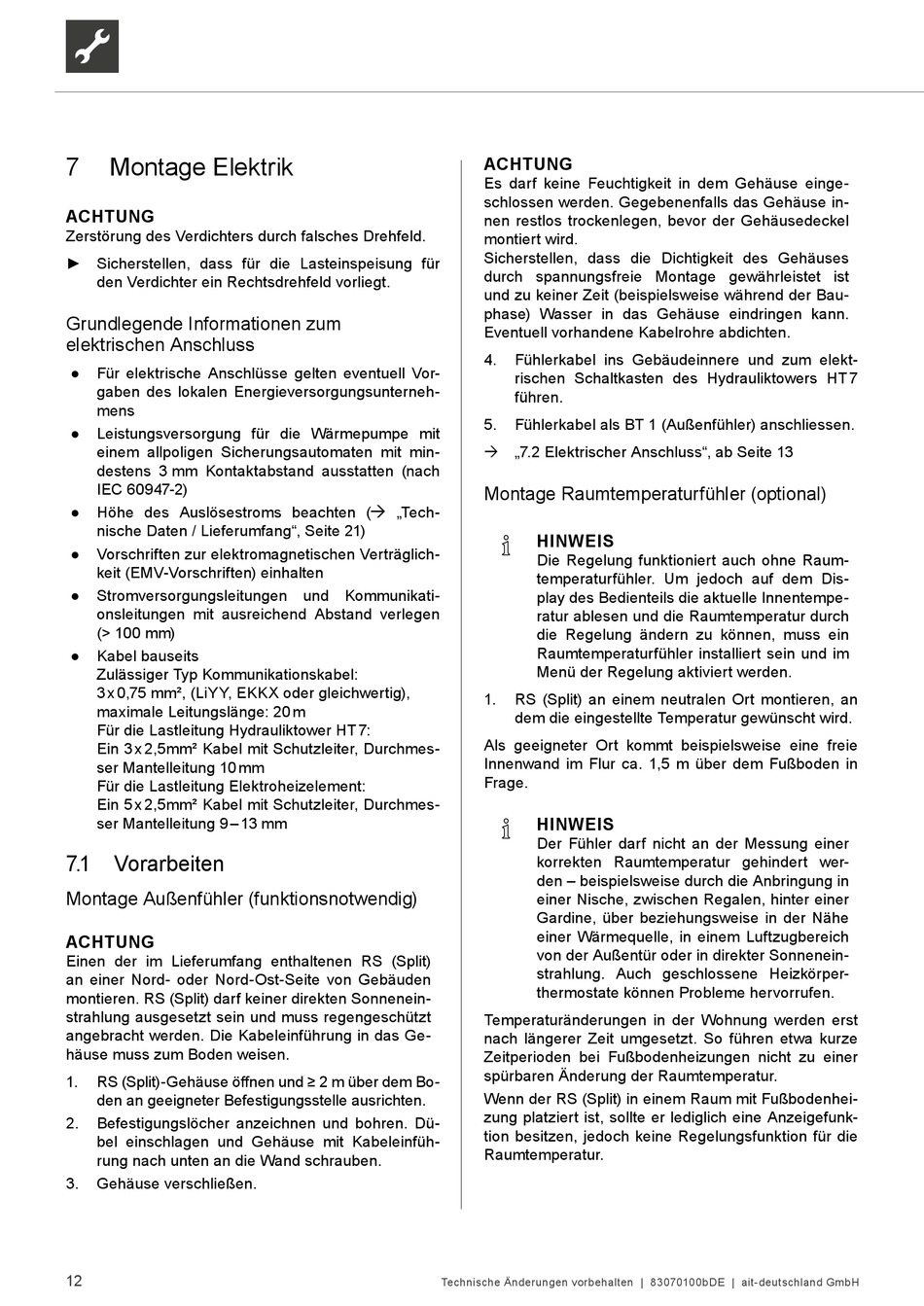

7
Montage Elektrik
ACHTUNG
Zerstörung des Verdichters durch falsches Drehfeld.
► Sicherstellen, dass für die Lasteinspeisung für
den Verdichter ein Rechtsdrehfeld vorliegt.
Grundlegende Informationen zum
elektrischen Anschluss
●
Für elektrische Anschlüsse gelten eventuell Vor-
gaben des lokalen Energieversorgungsunterneh-
mens
●
Leistungsversorgung für die Wärmepumpe mit
einem allpoligen Sicherungsautomaten mit min-
destens 3 mm Kontaktabstand ausstatten (nach
IEC 60947-2)
●
Höhe des Auslösestroms beachten (
nische Daten / Lieferumfang", Seite 21)
●
Vorschriften zur elektromagnetischen Verträglich-
keit (EMV-Vorschriften) einhalten
●
Stromversorgungsleitungen und Kommunikati-
onsleitungen mit ausreichend Abstand verlegen
(> 100 mm)
●
Kabel bauseits
Zulässiger Typ Kommunikationskabel:
3 x 0,75 mm², (LiYY, EKKX oder gleichwertig),
maximale Leitungslänge: 20 m
Für die Lastleitung Hydrauliktower HT 7:
Ein 3 x 2,5mm² Kabel mit Schutzleiter, Durchmes-
ser Mantelleitung 10 mm
Für die Lastleitung Elektroheizelement:
Ein 5 x 2,5mm² Kabel mit Schutzleiter, Durchmes-
ser Mantelleitung 9 – 13 mm
7.1
Vorarbeiten
Montage Außenfühler (funktionsnotwendig)
ACHTUNG
Einen der im Lieferumfang enthaltenen RS (Split)
an einer Nord- oder Nord-Ost-Seite von Gebäuden
montieren. RS (Split) darf keiner direkten Sonnenein-
strahlung ausgesetzt sein und muss regengeschützt
angebracht werden. Die Kabeleinführung in das Ge-
häuse muss zum Boden weisen.
1.
RS (Split)-Gehäuse öffnen und ≥ 2 m über dem Bo-
den an geeigneter Befestigungsstelle ausrichten.
2.
Befestigungslöcher anzeichnen und bohren. Dü-
bel einschlagen und Gehäuse mit Kabeleinfüh-
rung nach unten an die Wand schrauben.
3.
Gehäuse verschließen.
12
ACHTUNG
Es darf keine Feuchtigkeit in dem Gehäuse einge-
schlossen werden. Gegebenenfalls das Gehäuse in-
nen restlos trockenlegen, bevor der Gehäusedeckel
montiert wird.
Sicherstellen, dass die Dichtigkeit des Gehäuses
durch spannungsfreie Montage gewährleistet ist
und zu keiner Zeit (beispielsweise während der Bau-
phase) Wasser in das Gehäuse eindringen kann.
Eventuell vorhandene Kabelrohre abdichten.
4.
Fühlerkabel ins Gebäudeinnere und zum elekt-
rischen Schaltkasten des Hydrauliktowers HT 7
führen.
5.
Fühlerkabel als BT 1 (Außenfühler) anschliessen.
„7.2 Elektrischer Anschluss", ab Seite 13
Montage Raumtemperaturfühler (optional)
„Tech-
HINWEIS
Die Regelung funktioniert auch ohne Raum-
temperaturfühler. Um jedoch auf dem Dis-
play des Bedienteils die aktuelle Innentempe-
ratur ablesen und die Raumtemperatur durch
die Regelung ändern zu können, muss ein
Raumtemperaturfühler installiert sein und im
Menü der Regelung aktiviert werden.
1.
RS (Split) an einem neutralen Ort montieren, an
dem die eingestellte Temperatur gewünscht wird.
Als geeigneter Ort kommt beispielsweise eine freie
Innenwand im Flur ca. 1,5 m über dem Fußboden in
Frage.
HINWEIS
Der Fühler darf nicht an der Messung einer
korrekten Raumtemperatur gehindert wer-
den – beispielsweise durch die Anbringung in
einer Nische, zwischen Regalen, hinter einer
Gardine, über beziehungsweise in der Nähe
einer Wärmequelle, in einem Luftzugbereich
von der Außentür oder in direkter Sonnenein-
strahlung. Auch geschlossene Heizkörper-
thermostate können Probleme hervorrufen.
Temperaturänderungen in der Wohnung werden erst
nach längerer Zeit umgesetzt. So führen etwa kurze
Zeitperioden bei Fußbodenheizungen nicht zu einer
spürbaren Änderung der Raumtemperatur.
Wenn der RS (Split) in einem Raum mit Fußbodenhei-
zung platziert ist, sollte er lediglich eine Anzeigefunk-
tion besitzen, jedoch keine Regelungsfunktion für die
Raumtemperatur.
Technische Änderungen vorbehalten | 83070100bDE | ait-deutschland GmbH
