Bedienungselemente und
Kontrollanzeigen
5
1
2

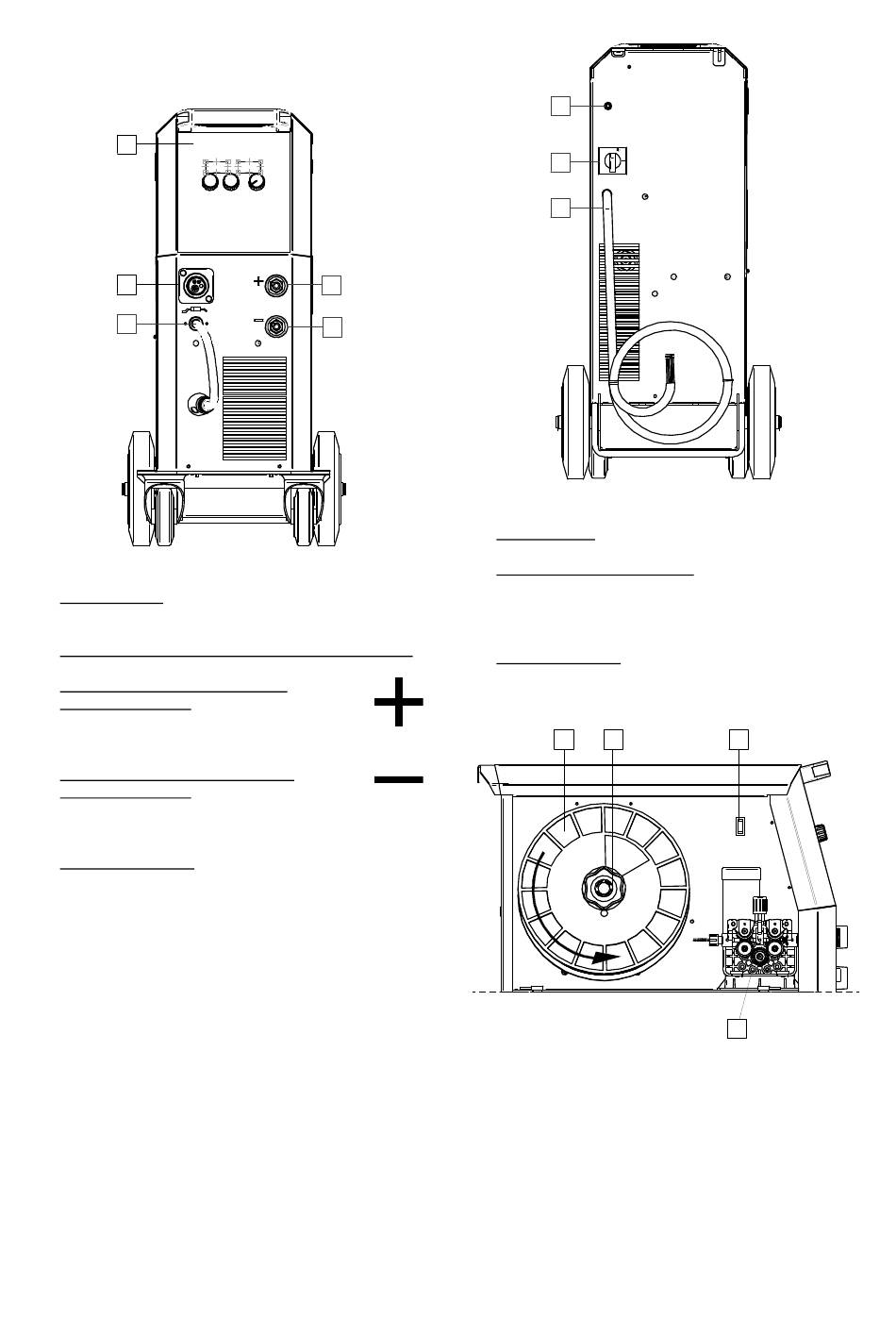

Abbildung 1
1. EURO-Buchse:
Für
Schweißpistole (für GMAW/FCAW-Verfahren).
2. Leitung zum Ändern der Polarität der EURO-Buchse.
3. Positive Ausgangsbuchse für den
Schweißstromkreis: Zum Anschluss eines
Elektrodenhalters mit Leitung/Arbeitsleitung
entsprechend der gewünschten Konfiguration.
4. Negative Ausgangsbuchse für den
Schweißstromkreis: Zum Anschluss eines
Elektrodenhalters mit Leitung/Arbeitsleitung
entsprechend der gewünschten Konfiguration.
5. Benutzeroberfläche: Siehe Kapitel
„Benutzeroberfläche".
Deutsch
3
4
den
Anschluss
einer
6
7
8
6. Gasanschluss: Anschluss für Gasleitung.
7. Hauptschalter EIN/AUS (I/O): Steuert die Stromzufuhr
zum Gerät. Stellen Sie sicher, dass vor dem
Einschalten des Stroms („I") die Stromquelle an die
Hauptversorgung angeschlossen ist.
8. Netzkabel (3,4 m): Verbinden Sie den Netzstecker mit
dem bestehenden Gerätekabel, welches den Normen
entsprechen
sollte.
Fachmann durchgeführt werden.
9
10
9
Abbildung 2
Dieses
sollte
durch
12
11
Abbildung 3
einen
