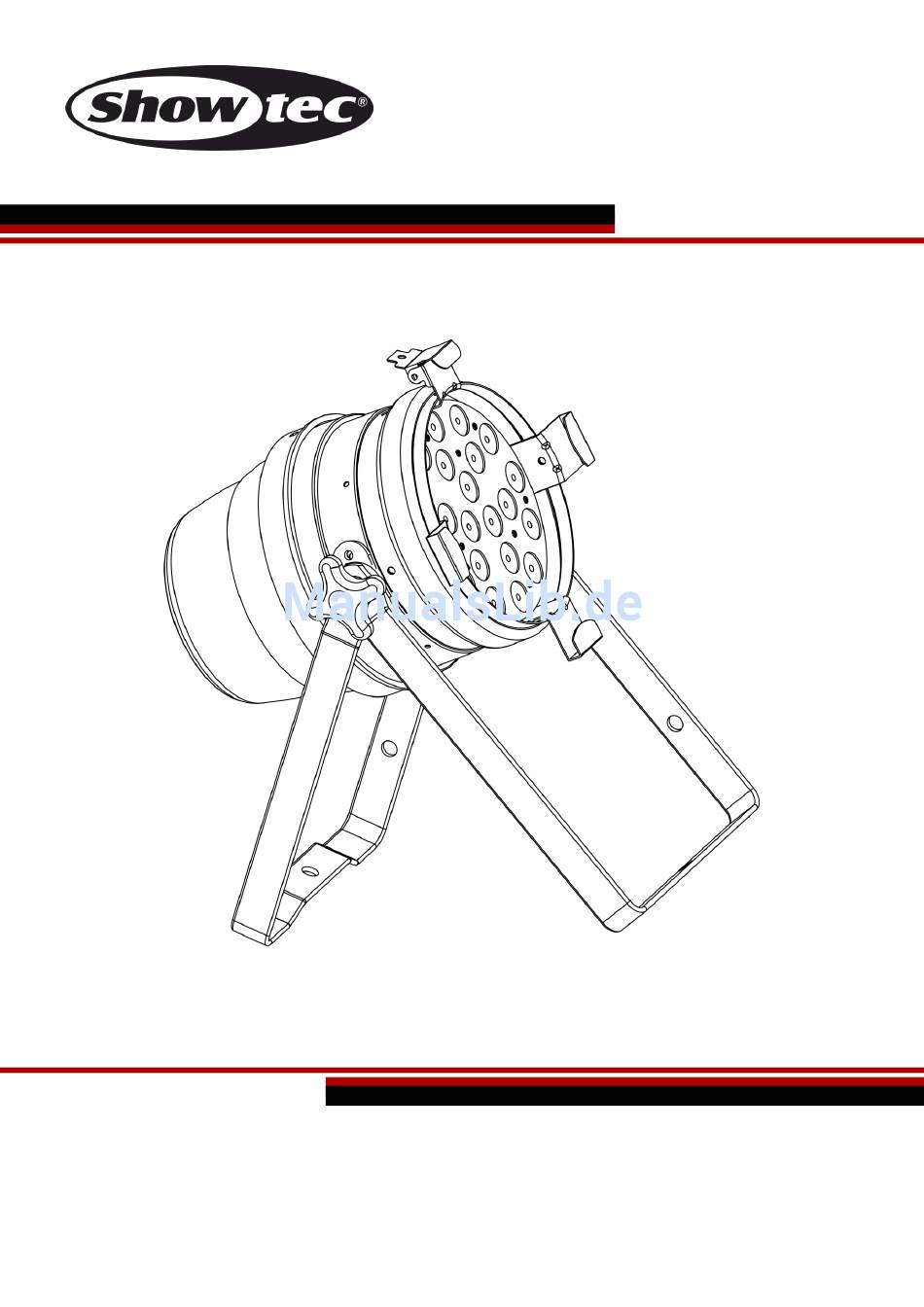

- Seite 1 HANDBUCH DEUTSCH Par 64 Short 21 x RGB 3-in-1 V1 Bestellnummer: 42462 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
4. Musikgetakteter Modus ............................17 DMX-Kanäle .................................18 1 Kanal ..................................18 2 Kanäle ..................................19 3 Kanäle ..................................19 7 Kanäle ..................................20 Wartung .....................................22 Ersetzen der Sicherung ...............................22 Fehlersuche ..................................23 Kein Licht ..................................23 Keine Reaktion auf DMX-Signale ..........................23 Technische Daten ................................25 Abmessungen ..................................26 Bestellnummer: 42462... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Par 64 Short 21 x RGB 3-in-1 1 Farbrahmen Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Bestellnummer: 42462...
-
Seite 5: Bestimmungsgemäßer Gebrauch
Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. • Stellen Sie immer sicher, dass der Bereich unter der Installation für gesperrt wird und keine unbefugten Personen anwesend sind, wenn das Gerät montiert, demontiert oder gewartet wird. Bestellnummer: 42462... -
Seite 6: Netzanschlüsse
Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NEUTRAL GELB-GRÜN GRÜN GRÜN SCHUTZERDUNG Stellen Sie sicher, dass das Gerät immer ordnungsgemäß geerdet ist! Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Bestellnummer: 42462... -
Seite 7: Rückgabe
Reklamationen müssen uns innerhalb von 10 Werktagen nach Eingang der Rechnung auf dem Postweg oder per Fax übermittelt werden. Nach dieser Frist werden keine Reklamationen akzeptiert. Reklamationen werden nur dann bearbeitet, wenn der Kunde bis dahin seine Vertragspflichten vollständig erfüllt hat, ungeachtet des Vertrags, aus dem diese Verpflichtungen resultieren. Bestellnummer: 42462... -
Seite 8: Beschreibung Des Geräts
Steuerungsprotokoll: DMX-512 Dimmer: 0-100% Stroboskop: 0-20Hz Gehäuse: Metall & flammfester Kunststoff Anschlüsse: Schuko & 3-/5-poliger DMX-Ein/Ausgang, Sicherung: T2L/250V Abmessungen: 280 x 260 x 410 mm (LxBxH) Gewicht: 3,3 kg Übersicht Abb. 01 Bestellnummer: 42462... -
Seite 9: Vorderseite
Par 64 Short 21 x RGB 3-in-1 Vorderseite Abb. 02 01) Halteklammer für den Farbrahmen 02) 21 x 3W RGB-LEDs 03) Montagebügel mit Einstellschrauben 04) Einstellschraube Bestellnummer: 42462... -
Seite 10: Rückseite
Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt. Schließen Sie das Gerät an das Stromnetz an. Bestellnummer: 42462... -
Seite 11: Halteklammer Für Den Farbrahmen
02) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 03) Schalten Sie die Musik ein. Wenn die Musiktaktung aktiviert ist, reagiert das Gerät auf den Rhythmus der Musik. Siehe Seite 17 für mehr Informationen über die Optionen der Musiktaktung. Bestellnummer: 42462... -
Seite 12: Mehrere Pars (Master/Slave-Steuerung)
Mit dem Master-Gerät stehen Ihnen dieselben Funktionen wie auf Seite 16-17 beschrieben (Automodus, manueller Modus oder Musiktaktung) zur Verfügung. Das bedeutet, dass Sie den gewünschten Betriebsmodus am Mastergerät einstellen können und dann alle Slave-Geräte genauso reagieren wie dieses Gerät. Mehrere Pars (Master/Slave-Steuerung) Abb. 05 Bestellnummer: 42462... -
Seite 13: Mehrere Pars (Dmx-Steuerung)
Sie mit dem ersten Gerät. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. DMX-Setup für mehrere Pars Abb. 06 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 42462... -
Seite 14: Verbinden Der Geräte
Mehrzweck DAP Audio Basic Mikrofonkabel. bal. XLR/M 3 p. > XLR/F 3 p. Bestellnummer FL01150 (1,5m.), FL013 (3m.), FL016 (6m.), FL0110 (10m.), FL0115 (15m.), FL0120 (20m.). • DAP-Audiokabel für anspruchsvolle Anwender. Außergewöhnliche Audio-Eigenschaften und Verbindungsstück von Neutrik®. Bestellnummer FL71150 (1,5m.), FL713 (3m.), FL716 (6m.), FL7110 (10m.). Bestellnummer: 42462... -
Seite 15: Bedienfeld
Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht. Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten. Bestellnummer: 42462... -
Seite 16: Menü-Übersicht
Par 64 Short 21 x RGB 3-in-1 Menü-Übersicht Bestellnummer: 42462... -
Seite 17: Hauptmenü-Optionen
2. Manueller Modus Mit diesem Menü können Sie das Gerät manuell bedienen. 01) Drücken Sie die MODE-Taste, bis auf dem Display eine der folgenden 4 Optionen angezeigt wird: (Manueller Modus) Rot (Manueller Modus) Grün (Manueller Modus) Blau (Manueller Modus) Stroboskop Bestellnummer: 42462... -
Seite 18: Automodus
02) Ändern Sie die die Geschwindigkeit der Effekte mit UP/DOWN. Der Einstellbereich umfasst die Werte 01-15, von langsam nach schnell. 4. Musikgetakteter Modus In diesem Menü können Sie die Musiktaktung einstellen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Das Gerät reagiert nun auf den Rhythmus der Musik. Bestellnummer: 42462... -
Seite 19: Dmx-Kanäle
Farbe 23 168-174 Farbe 24 175-181 Farbe 25 182-188 Farbe 26 189-195 Farbe 27 196-202 Farbe 28 203-209 Farbe 29 210-216 Farbe 30 217-223 Farbe 31 224-230 Farbe 32 231-237 Farbe 33 238-244 Farbe 34 245-255 Farbe 35 Bestellnummer: 42462... -
Seite 20: Kanäle
3 Kanäle Kanal 1 – Rot 0-255 Schrittweise Rotanpassung, von dunkel nach max. Helligkeit Kanal 2 - Grün 0-255 Schrittweise Grünanpassung, von dunkel nach max. Helligkeit Kanal 3 - Blau 0-255 Schrittweise Blauanpassung, von dunkel nach max. Helligkeit Bestellnummer: 42462... -
Seite 21: Kanäle
Kanal 5 – Blitzfrequenz ( Dimmer muss geöffnet und CH6 zwischen 0-35 eingestellt sein 0-255 Anpassung der Stroboskopfrequenz, von niedrig nach hoch Kanal 5 – Einblendeffekt ( Dimmer muss geöffnet und CH6 zwischen 36-71 eingestellt sein 0-255 Einblendeffekt, von langsam nach schnell Bestellnummer: 42462... - Seite 22 Farbwechsel, von langsam nach schnell Kanal 6 - Funktionen 0-35 Manueller Modus 36-71 Einblendeffekt 72-107 Ausblendeffekt 108-143 Ein/Ausblendeffekt 144-179 Farbfluss 180-251 Farbwechsel 252-255 Musikgetakteter Modus Kanal 7 - Dimmer 0-255 Schrittweise Dimmereinstellung von dunkel bis maximale Helligkeit (0 - 100%) Bestellnummer: 42462...
-
Seite 23: Wartung
Wenn Sie braun oder milchig aussieht, ist sie durchgebrannt. Setzen Sie die neue Sicherung in die Halterung ein. Setzen Sie die Sicherungshalterung wieder ein. Verwenden Sie ausschließlich eine Sicherung desselben Typs und mit den gleichen Spezifikationen. Beachten Sie dafür das Etikett mit den technischen Daten. Bestellnummer: 42462... -
Seite 24: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie den Par 64 an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 22 für nähere Informationen zum Auswechseln der Sicherung. - Seite 25 LEDs beschädigt. Geräts und geben Sie es an Ihren Händler zurück Die Stromversorgungseinstellungen • Trennen Sie das Gerät von der passen nicht zur örtlichen Stromversorgung. Überprüfen Sie die Netzspannung und Frequenz Einstellungen und korrigieren Sie sie bei Bedarf Bestellnummer: 42462...
-
Seite 26: Technische Daten
Par 64 Short 21 x RGB 3-in-1 Technische Daten Modell: Showtec Par 64 Short 21 x RGB 3-in-1 Eingangsspannung: 100-240 VAC, 60/50Hz Stromverbrauch: 75W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Sicherung: T2L/250V Abmessungen: 280 x 260 x 410 mm (LxBxH) -
Seite 27: Abmessungen
Par 64 Short 21 x RGB 3-in-1 Abmessungen Bestellnummer: 42462... - Seite 28 Par 64 Short 21 x RGB 3-in-1 Bestellnummer: 42462...
- Seite 29 Par 64 Short 21 x RGB 3-in-1 Bestellnummer: 42462...
- Seite 30 ©2014 Showtec...
