Arbeitsweise Und Systemaufbau - Endress+Hauser StamoLys CA 71 CL Technische Information

Messprinzip oberer Mess-
bereich (Cl-C und Cl-D)
Messprinzip unterer Mess-
bereich (Cl-A und Cl-B)
Freies und gesamtes Chlor
2

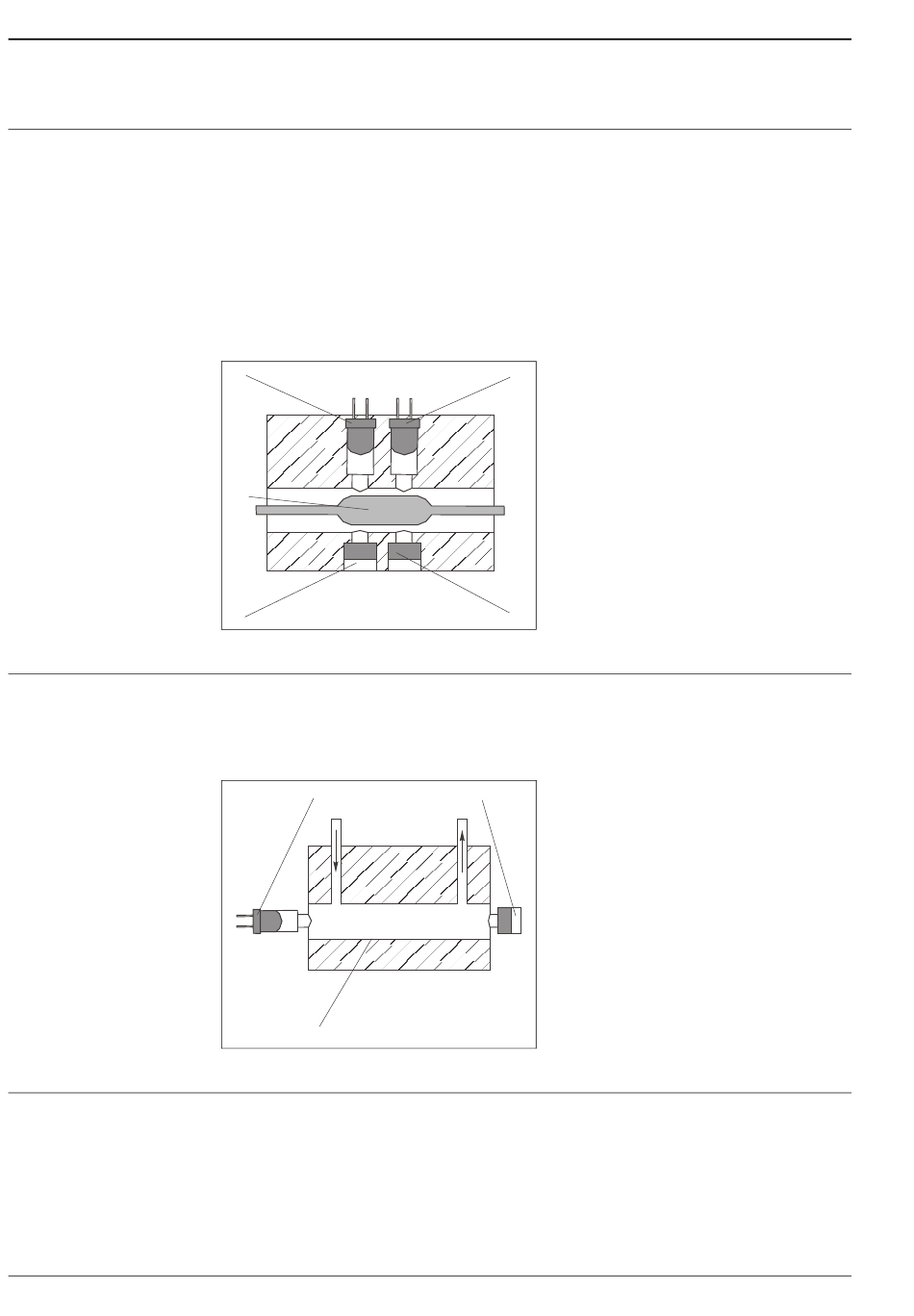

Arbeitsweise und Systemaufbau

Nach der Probenaufbereitung fördert die Probenpumpe des Analysators einen Teil des Filtrates
in eine Mischkammer. Die Reagenzienpumpe setzt Reagenz im definierten Mischungsverhältnis
zu. Durch die Reaktion entsteht eine charakteristische Färbung der Probe. Das Photometer ermit-
telt die von der Probe verursachte Absorption einer Lichtstrahlung bei einer bestimmten Wellen-
länge (s. Abb., Pos. 2). Diese Wellenlänge ist parameterspezifisch. Die Stärke der Absorption des
Lichtes ist proportional zur Konzentration des Analysenparameters in der Probe (Pos. 3). Damit
ein unverfälschtes Messergebnis entsteht, wird zusätzlich die Absorption einer Referenzstrahlung
(Pos. 1) gemessen. Das Referenzsignal wird vom Messsignal subtrahiert. Dadurch wird der
Störeinfluss infolge von Trübung und Verschmutzung sowie Alterung der LEDs eliminiert.
Damit die Reaktion reproduzierbar und innerhalb kurzer Zeit abläuft, wird die Temperatur im
Photometer konstant gehalten.
1
3
4
Photometrisches Messprinzip
Die LED sendet Licht einer bestimmten Wellenlänge durch die Probe. Die Intensität des empfan-
genen Lichtes wird vom Detektor gemessen und in ein elektrisches Signal umgewandelt. Im Ana-
lysator wird aus dem Anteil des von der Probe absorbierten Lichtes die jeweilige Konzentration
errechnet.
1
3
Photometrisches Messprinzip
Chlor ist seit dem frühen 18. Jahrhundert das meist eingesetzte Desinfektionsmittel in der Wasser-
und Abwasserbehandlung. Darüber hinaus wird Chlor zum Bleichen von Papier verwendet.
Wird Chlor ins Wasser zugesetzt, bilden sich Chlorwasserstoff und hypochlorige Säure. Diese
verursacht die Desinfektions- und Bleichwirkung:
O ➞ H
Cl + 2 H
2 2
2
5
C07-CA70XXx-15-08-00-xx-002.eps
2
C07-CA70XXx-15-08-00-xx-003.eps
+ -
O + Cl + HOCl
3
StamoLys CA 71 CL
1 LED Referenz
2 LED Messung
3 Probe
4 Detektor Referenz
5 Detektor Messung
1 LED
2 Detektor
3 Probe
