Endress+Hauser StamoLys CA 71 CL Technische Information Seite 4

Messeinrichtung
4
Einsatz des Analysators mit Membranfiltration (StamoClean CAT 411, optional)
Über eine Druckleitung wird permanent ein Probenstrom von 0,8 bis 1,8 m
ter CAT 411 geleitet. Ein Teil der Probe passiert die Filtermembran und wird anschließend als Fil-
trat zum Messgerät transportiert.
Für die Probengewinnung wird das Prinzip der Querstromfiltration genutzt. Die PTFE-Filtermem-
bran trennt Partikel > 0,45 µm vom Filtrat. Diese Partikel sammeln sich vor der Membran und wer-
den mit dem Probenstrom weg gespült.
Das Medium wird in einem mäanderähnlichen Kanal durch das Filterelement geleitet. Dadurch
wird eine gleichmäßig hohe Strömungsgeschwindigkeit aufrecht erhalten. Diese bewirkt den
Selbstreinigungseffekt. Mechanische Antriebe zur Erzeugung einer Strömung an der Filterober-
fläche sind somit nicht nötig.
Einsatz des Analysators ohne E+H-Probenaufbereitung
Die Probe muss vor der Analyse kundenseitig aufbereitet und einem externen oder dem vorhan-
denen Vorlagegefäß so zugeführt werden, dass sie an der Probenpumpe des Analysators druck-
frei ansteht.

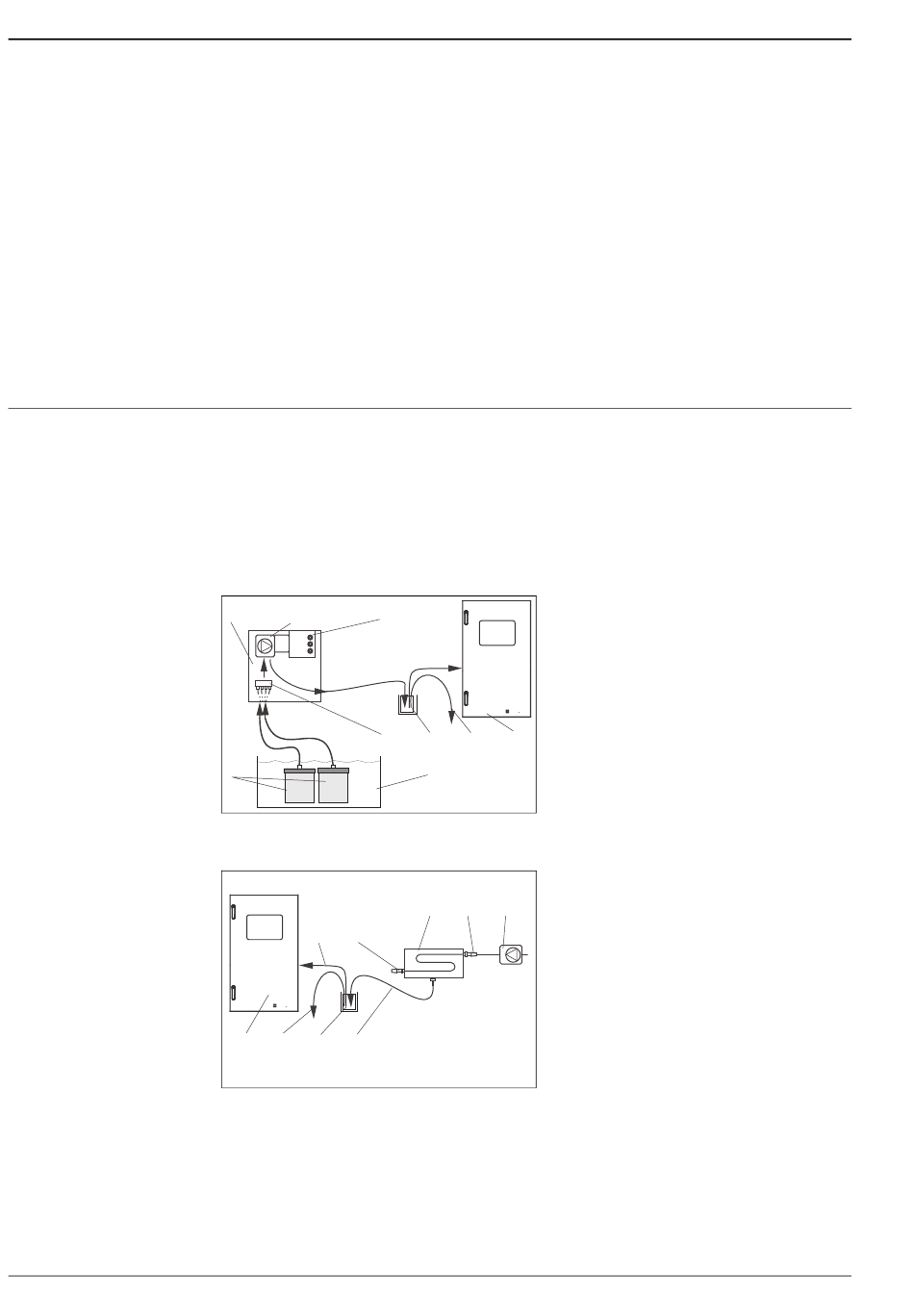

Eine vollständige Messeinrichtung besteht aus:
•
einem Analysator StamoLys CA 71
•
einem Probenaufbereitungssystem (optional):
– Mikrofiltration/Ultrafiltration StamoClean CAT 430 oder StamoClean CAT 411
– Rückspülbarer Filter StamoClean CAT 220
– Kundenspezifische Lösung
•
Vorlagegefäß (s. Produktstruktur)
Mikro/Ultrafiltration
1 2 3
4
9
Messeinrichtung mit StamoClean CAT 430
9
8
STAMOLYS CA 71
Endress Hauser
7 6 5 4
Messeinrichtung mit StamoClean CAT 411
1
2
3
4
STAMOLYS CA 71
5
6
7
Endress Hauser
8
5 6 7
9
8
C07-CA71XXx-14-08-00-xx-001.eps
1
2
3
3
1 2
4
5
6
7
8
9
C07-CA71XXx-14-08-00-xx-003.eps
StamoLys CA 71 CL
3
/h durch den Mikrofil-
Schlauchpumpenkasten
Schlauchpumpe
Steuereinheit
Sammelblock (optional)
Vorlagegefäß
Überlauf
Analysator
Belebungsbecken
Membranfilter
StamoClean CAT 411
Zulauf
Probenpumpe oder Druckleitung
Filtratleitung
Vorlagegefäß
Überlauf
Analysator
Probenleitung Analysator
Freier Ablauf
Endress+Hauser
