11

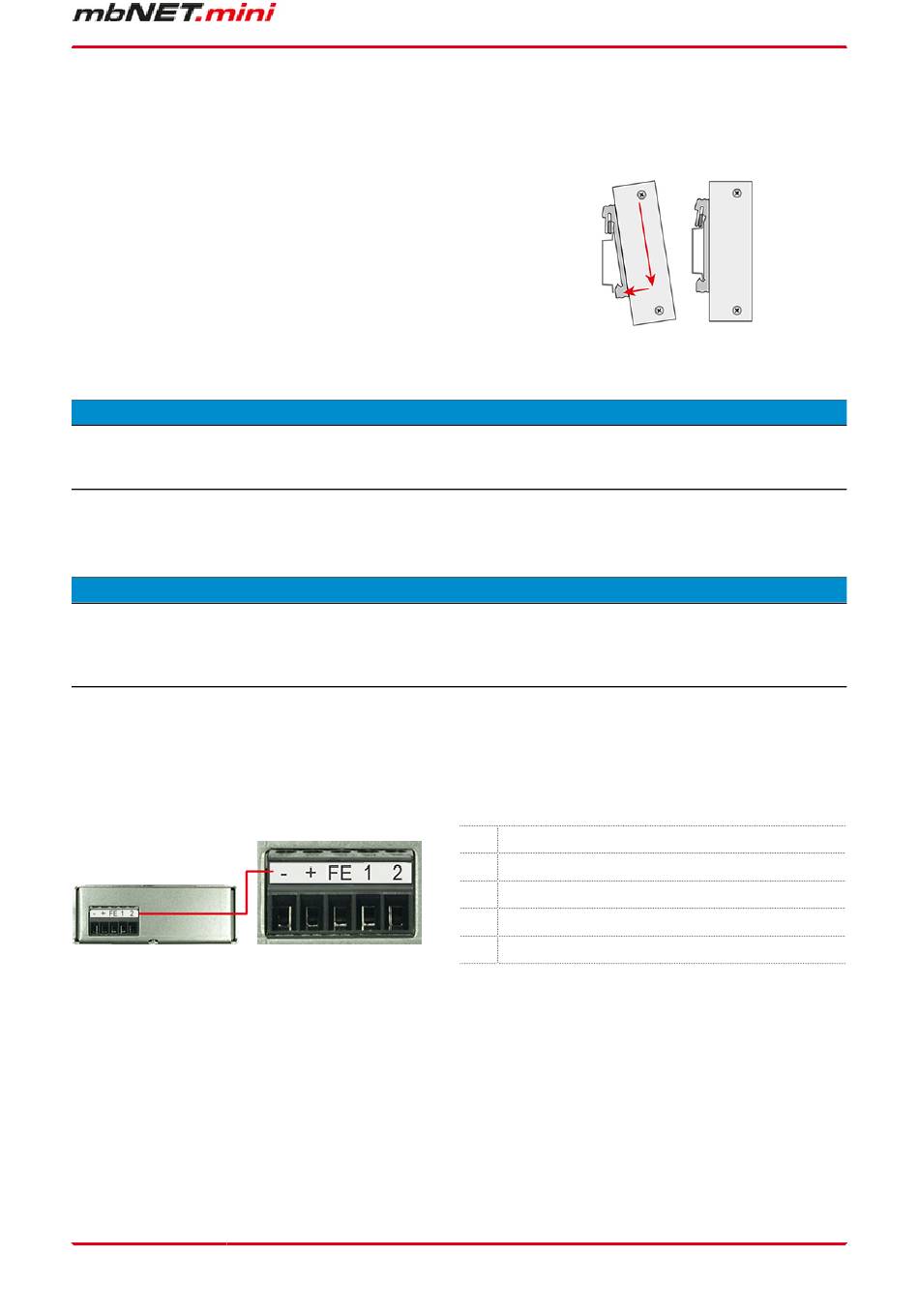

Erstinbetriebnahme
Das Gerät ist für den Schaltschrankeinbau vorgesehen und für die Montage auf Hutschienen (gemäß DIN
EN 50 022) konzipiert.
DIN-Hutschienenmontage:
Setzen Sie dazu die obere Führung der Halteklammer auf der Rückseite
des Gerätes an der Hutschiene an. Drücken Sie danach das Gerät nach
unten gegen die Hutschiene bis das Gerät vollständig einrastet.
Schließen Sie, je nach Gerätetyp, eine Antenne an und setzen Sie eine SIM-Karte ein.
Die verwendete SIM-Karte muss Internet-/VPN-fähig sein. Wenden Sie sich bei Fragen an Ihren Mobilfunk-
anbieter.
mbNET.mini an die Versorgungsspannung anschließen
Vor der Verbindung des Gerätes mit einem Netzwerk oder mit einem PC muss das Gerät zuerst ordnungs-
gemäß an die Versorgungsspannung angeschlossen werden, da sonst weitere Geräte beschädigt oder zer-
stört werden können. Gehen Sie deshalb wie nachfolgend beschrieben vor!
1. Schließen Sie zuerst den Potentialausgleich an der Funktionserde FE an.
2. Schließen Sie danach das Gerät an eine Versorgungsspannung (10 - 30 VDC) an.
Auf richtige Polung achten!
* I/O 1 und I/O 2 können, unabhängig voneinander, als digitaler Eingang oder digitaler Ausgang konfiguriert
werden.
HI NW EI S
HI NW EI S
-
Anschluss 0 V DC
+
Anschluss Versorgungsspannung 10 - 30 V DC
FE Funktionserde
1* I/O 1
2* I/O 2
Erstinbetriebnahme | Seite 19 von 131
