10

Schnittstellenbelegung

10.1 Anschlussbelegung Klemmleiste an der Geräte-Unterseite
- Anschluss 0V DC
+ Anschluss Versorgungsspannung 10-30V DC
FE Funktionserde
Digitaler Eingang 1 (10 - 30V DC)
1 *
Digitaler Ausgang 1 (max. 0,5 A @24 V)
Digitaler Eingang 2 (10 - 30V DC)
2 *
Digitaler Ausgang 2 (max. 0,5 A @24 V)
* I/O 1 und I/O 2 können, unabhängig voneinander, als digitaler
Eingang oder digitaler Ausgang konfiguriert werden.
10.2 Anschlussbelegung LAN- bzw. WAN-Anschluss an der Geräte-Front
Signal
1 TX+
2 TX-
3 RX+
4 Nicht belegt
5 Nicht belegt
6 RX-
10.3 Anschlussbelegung USB-Anschluss an der Geräte-Front
Signal
1 VCC (+5V)
2 - Data
3 +Data
4 GND
Seite 18 von 131 | Version: 2.2.1 - DE | 28. 03. 2022 |
I/O

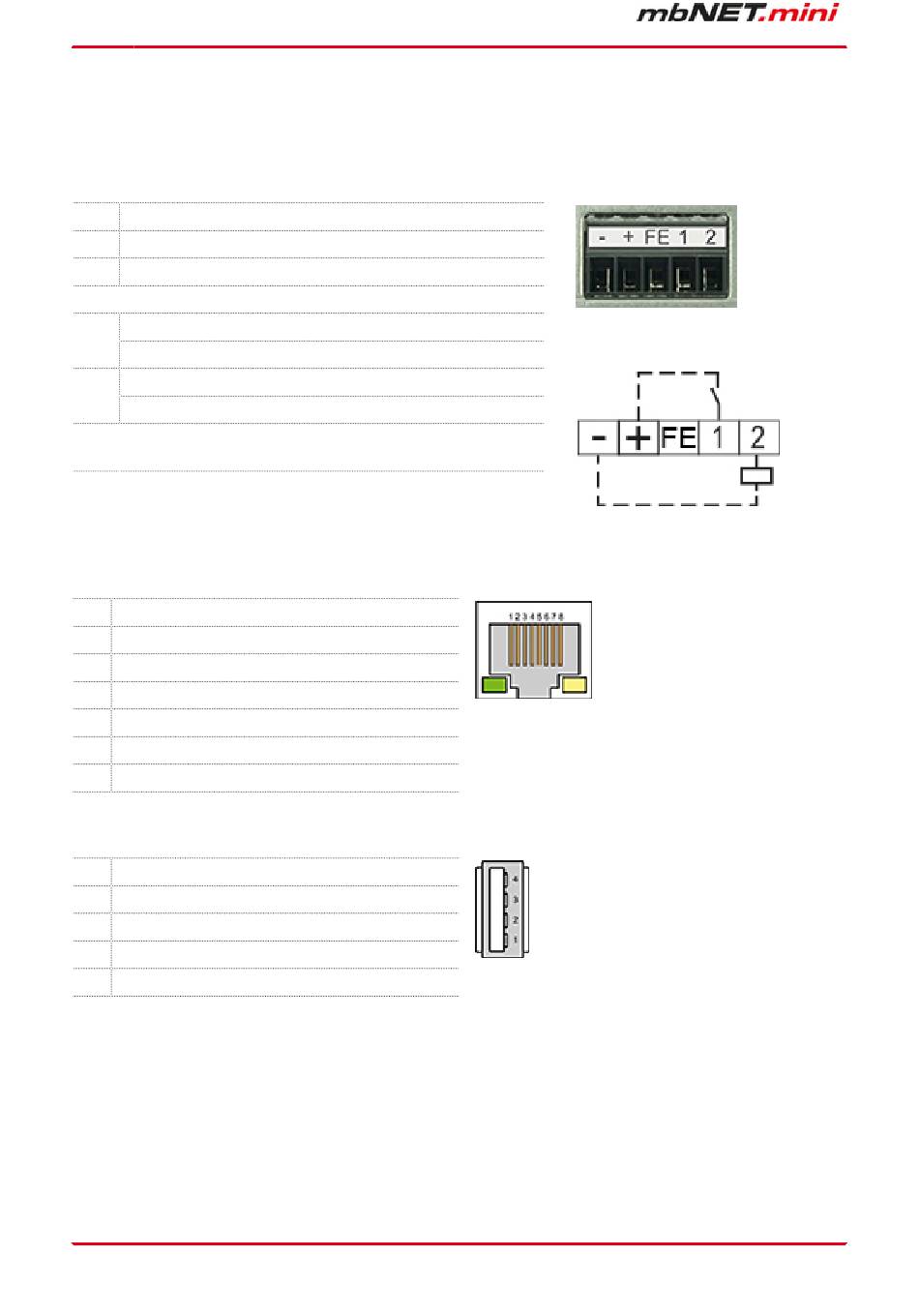

Abbildung 1: Klemmleiste an der Geräteunterseite
Abbildung 2: Beispiel: I/O 1 = Input, I/O 2 = Output
