Montage und Demontage
4.4 Profilschienenmontage S7-300
4.4
Profilschienenmontage S7-300
Montage auf einer S7-300 Profilschiene
Hinweis
Beachten Sie die Position des Befestigungsriegels, siehe auch Kapitel "Maßbilder (Seite 49)".
Im Lieferzustand befindet sich der Befestigungsriegel in der Wandmontageposition. Um die
Position des Befestigungsriegels zu ändern, siehe Kapitel "Position des Befestigungsriegels
ändern (Seite 29)".
Bild 4-2
Befestigungsriegel in der Wandmontageposition (Lieferzustand)
Um das Gerät auf einer S7-300 Profilschiene zu montieren, gehen Sie wie folgt vor:
1. Setzen Sie die zweite Gehäuseführung des Geräts auf die Oberkante der Profilschiene.
2. Schwenken Sie das Gerät nach hinten gegen die Profilschiene.
3. Lösen Sie die Rändelschraube mit der Hand oder einem Schraubendreher. Der gefederte
Befestigungsriegel rastet ein.
4. Wenn Sie die Rändelschraube zudrehen, können Sie den Befestigungsriegel nicht lösen
(Drehmoment 0,5 Nm). Das Gerät ist zusätzlich fixiert.
5. Schließen Sie die elektrischen Anschlussleitungen an, siehe Kapitel "Anschließen
(Seite 31)".
Demontage
Um das Gerät von einer Profilschiene zu demontieren, gehen Sie wie folgt vor:
1. Demontieren Sie alle angeschlossenen Leitungen.
2. Lösen Sie ggf. die Rändelschraube mit der Hand oder einem Schraubendreher.
26

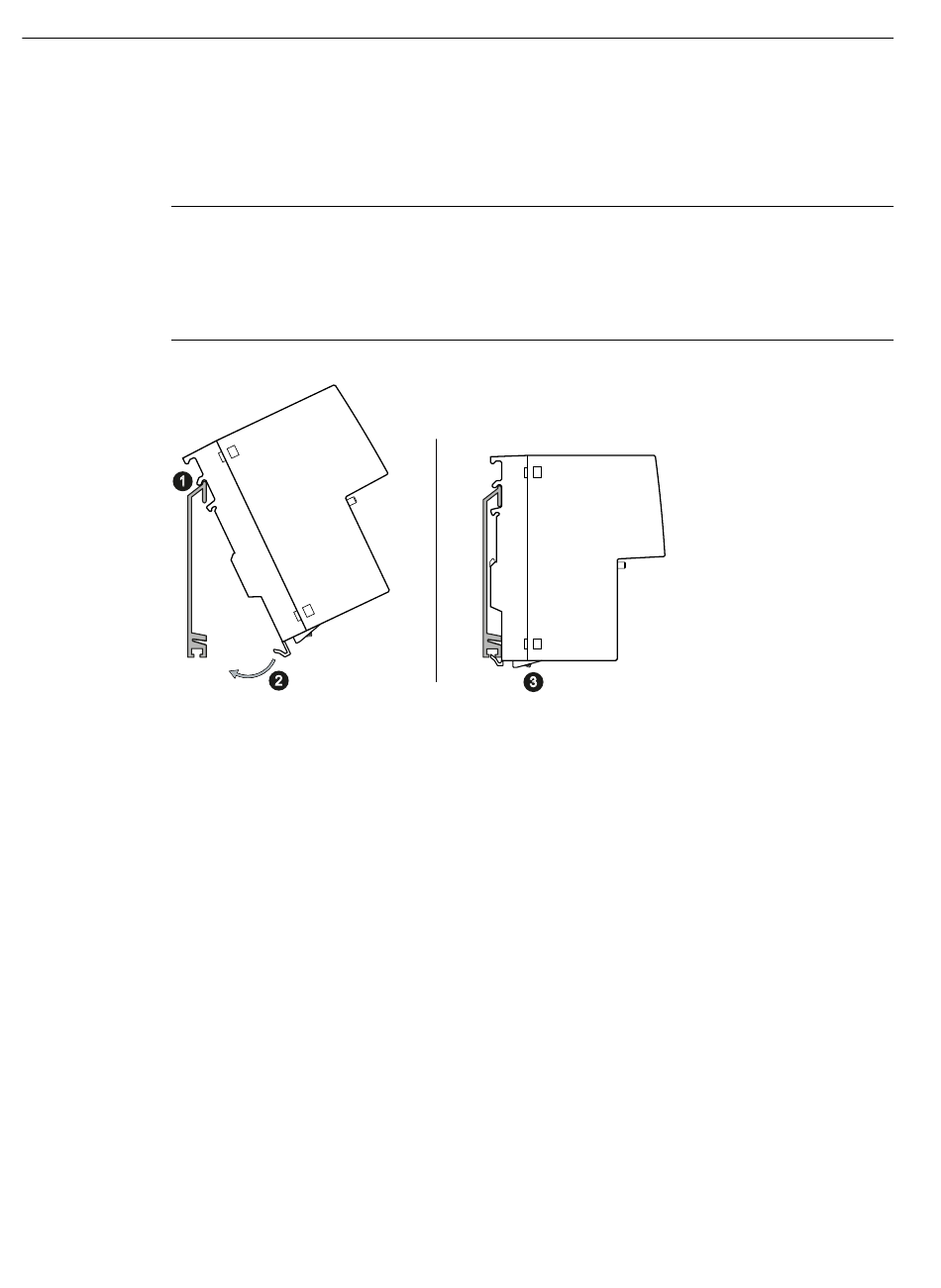

S7-300 Profilschienenmontage mit dem Befestigungsriegel in der Wandmontageposition
Betriebsanleitung, 06/2022, C79000-G8900-C415-06
SCALANCE XC-100
