BETRIEB MIT FERNBEDIENUNG
32
ACHTUNG:
-
Beachten Sie den Anschluss des Betriebskabels. Bei fehlerhaftem Anschluss kann die PCB ausfallen.
Modelle:RAS-8HRNM
RAS-10HRNM
RAS-12HRNM
FI-Schutzschalter
Hauptschalter
3N
400V/50Hz
3N
400V/50Hz
3N
1N
400V/50Hz
230V/50Hz
: Anschlussleiste
: Leiterplatte
: Vor-Ort-Verkabelung
: Vor-Ort-Verkabelung
: Nicht mitgeliefert
: Optionalzubehör
HINWEIS:
-
Sollte der separate Betrieb des Innengeräts erforderlich sein, ist eine Verkabelung der Fernbedienungen zwischen den
Innengeräten (A,B) nicht notwendig.

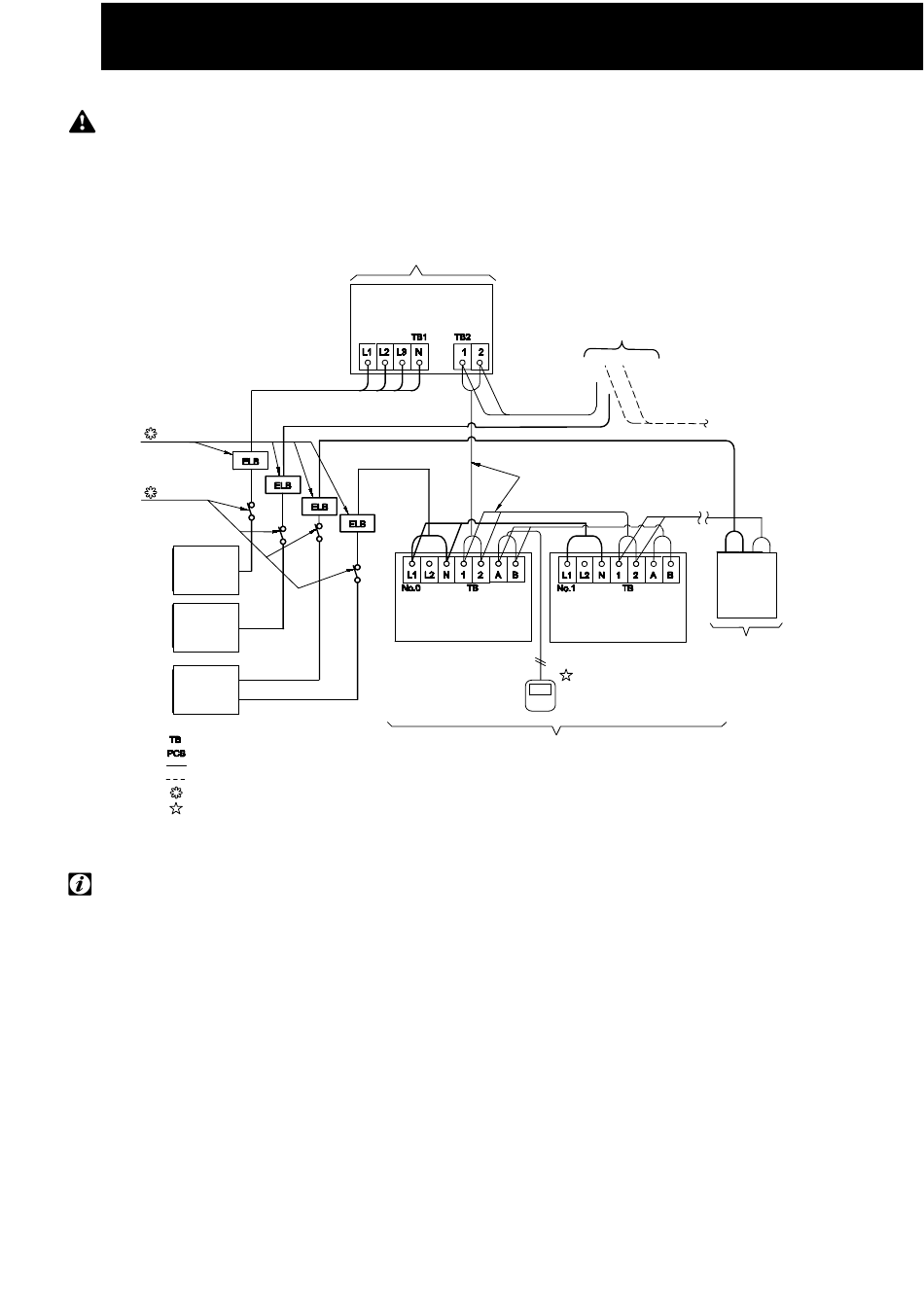

System Nr. 0
Außengerät
Betriebsleitung
(abgeschirmtes Torsionskabel oder
paarverseiltes Kabel)
5 V GS (ungepolte Übertragung,
H-LINK-System)
Innengerät
Max. 4 Geräte pro Kühlkreislauf
System Nr. 1
Außengerät
Innengerät
System Nr. 1
Innengeräte
Fernbedienung
