15.4. VERKABELUNG ZWISCHEN INNEN- UND AUSSENGERÄT
Verbinden Sie die Kabel zwischen Innen- und Außengerät
wie unten dargestellt.
Stellen Sie sicher, dass die Anschlüsse der
Stromversorgungskabel (auf jeder Anschlussleiste "L1" an
"L1", "L2" an "L2", "L3" an "L3" und "N" an "N": AC380-
415V) und die Zwischenkabel (Versorgungsleitung:
Anschlüsse „1" zu „1" oder „2" zu „2" auf jeder
Anschlussleiste: DC5V) zwischen Innen- und Außengerät
ordnungsgemäß übereinstimmen. Bei falsch
angeschlossenen Kabeln muss mit Geräteschäden
gerechnet werden.
-
Beachten Sie bei der Verkabelung die lokalen
Vorschriften und Bestimmungen.
-
Schließen Sie die Betriebskabel an die Geräte innerhalb
desselben Kühlkreislaufs an (die Kältemittelleitungen und
die Reglerkabel müssen an dieselben Innengeräten
angeschlossen werden). Wenn die Kältemittelleitungen
und die Reglerkabel an die Geräte eines anderen
Kühlkreislaufs angeschlossen werden, kann dies zu
fehlerhaften Betrieb führen.
-
Als Betriebskabel zwischen Außen- und Innengeräten
und zwischen Innengeräten (H-Link-Verbindung) ist
verdrilltes, abgeschirmtes Kabel zu verwenden.

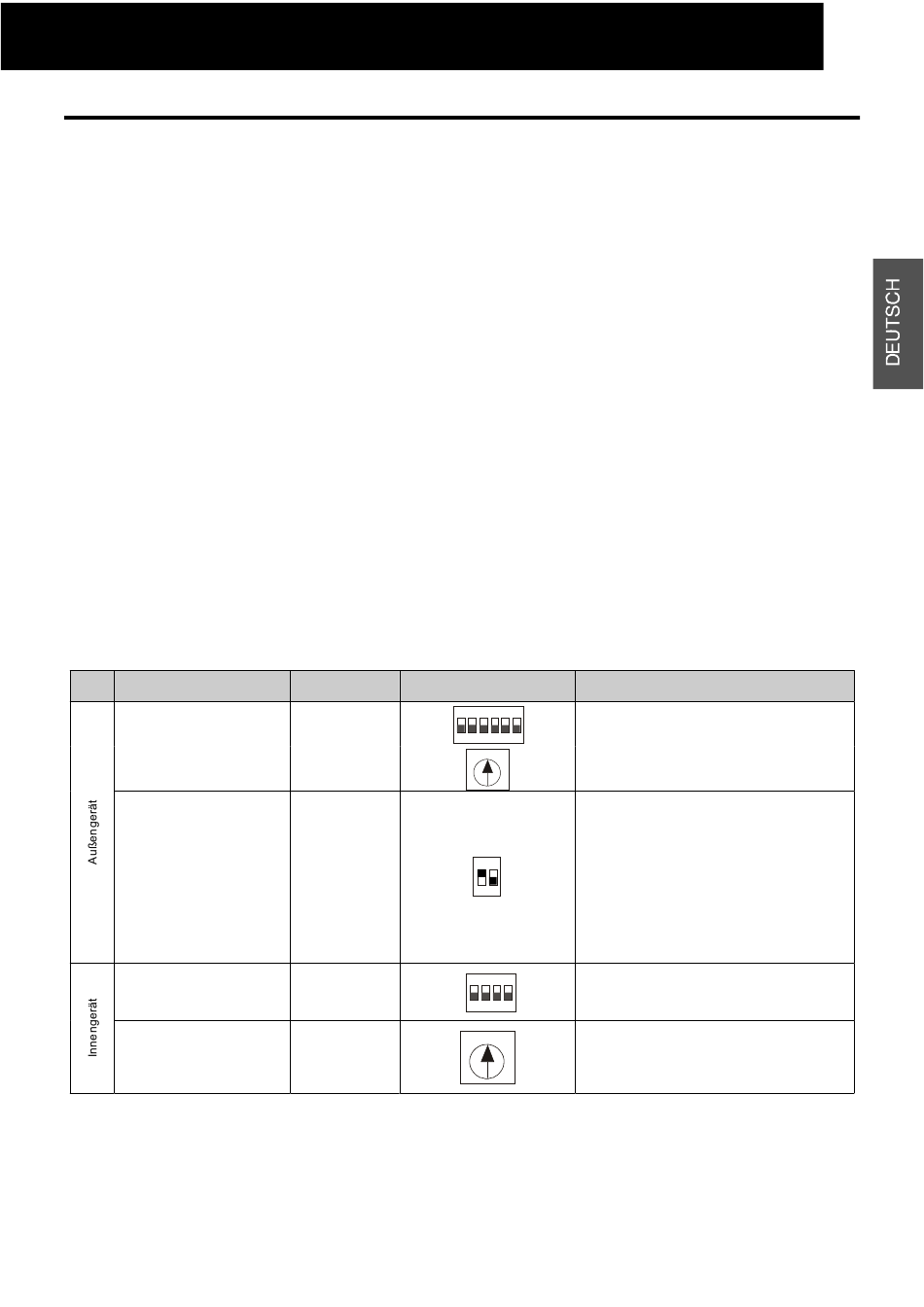

Gerät Name des Dip-Schalters
Kühlkreislauf
Anschlusswiderstand
Kühlkreislauf
Innengeräteadresse
Kennzeichnung Werkseitige Einstellung
ON
DSW4
1 2 3 4 5 6
&
RSW1
DSW5
ON
DSW5
1 2 3 4
RSW
-
Es können auch abgeschirmte Paarkabel verwendet
werden.
-
Die Abschirmung ist nur an einer Kabelseite zu erden.
-
Kabel mit nicht mehr als 3 Adern verwenden (H-Link).
Adergrößen müssen entsprechend der nationalen
Bestimmungen ausgewählt werden.
Schließen Sie die Betriebsleitung für die Geräte an
denselben Kühlkreislauf an (die Kältemittelleitung muss mit
den Innengeräten verbunden werden, deren Kältemittelrohr
an dasselbe Außengerät angeschlossen ist). Ist jede der
Kältemittelleitungen und der Betriebsleitungen mit Geräten
aus unterschiedlichen Kühlkreisläufen angeschlossen,
kann dies zu fehlerhaftem Betrieb führen.
-
Schneiden Sie ein Loch in der Nähe der
Anschlussaussparung für das Stromkabel, wenn mehrere
Außengeräte mit demselben Betriebspannungskabel
verbunden sind.
-
Die empfohlenen Unterbrecherstärken sind in der Tabelle
der technischen Daten und empfohlenen Kabel
aufgezeigt, Unterbrecherstärke/1 A.G.
-
Wird eine der Kabelführungen nicht für die
Außenverkabelung benutzt, kleben Sie Gummihülsen auf
die Blende.
-
Vor Ort beschaffte Kabel und Ausrüstungen müssen
nationalen und internationalen Vorschriften entsprechen.
Funktion
Zur Einstellung der Kühlkreislaufadresse des
Außengeräts DSW4 und RSW1 so einstellen,
dass er die Einstellung anderer Außengeräte
0
desselben H-LINK-Systems nicht überlappt.
Für die Anpassung der Impedanz des
Übertragungskreislaufes DSW5 entsprechend
der Anzahl der Außengeräte innerhalb des H-
LINK-Systems einstellen. Einstellen des
Anschlusswiderstands.
ON
Der Pin Nr. 1 von DSW5 ist werkseitig auf „ON"
gestellt.
1 2
Beträgt die Anzahl der Außengeräte in
demselben H-Link-System 2 oder mehr, stellen
Sie den Pin Nr. 1 von DSW5 bei dem zweiten
Gerät auf „OFF". Wird nur ein Außengerät
benutzt, ist keine Einstellung erforderlich.
Zur Einstellung der Kühlkreislaufadresse des
Innengeräts. DSW5 entsprechend der Adresse
des Außengeräts im selben Kühlkreislauf
einstellen.
Zur Einstellung der Innengeräteadresse RSW so
0
einstellen, dass er die Einstellung anderer
Außengeräte im selben Kühlkreislauf nicht
überlappt. (Bei fehlender Einstellung, wird die
automatische Adressfunktion durchgeführt.)
