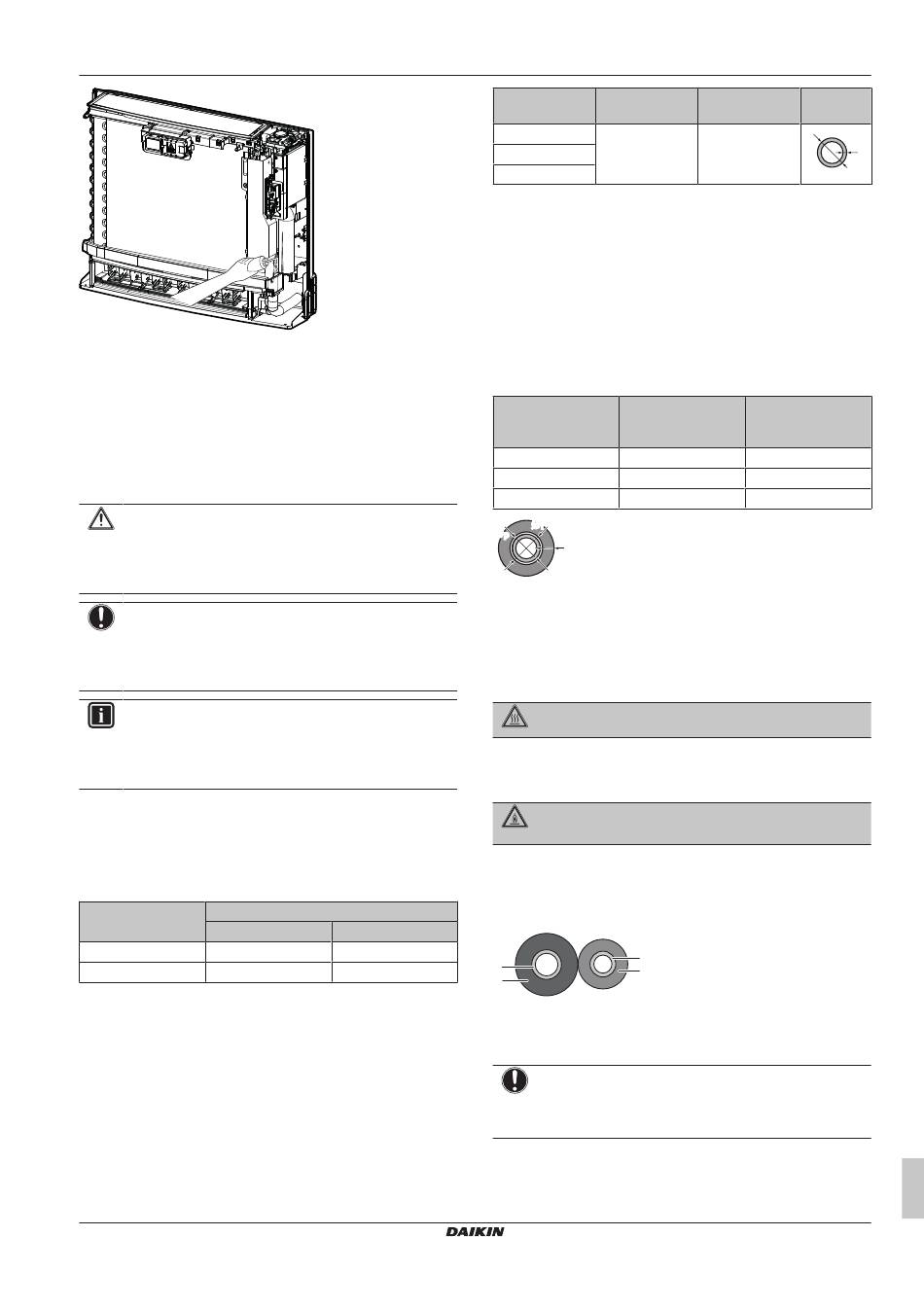

6

Rohrinstallation

6.1 Kältemittelleitungen vorbereiten
6.1.1 Anforderungen an Kältemittel-
Rohrleitungen
VORSICHT
Verrohrung und Verbindungen eines Split-Systems sollten
in Form permanenter Verbindungen durchgeführt werden,
wenn es innerhalb
Verbindungen nur die Rohre zu den Inneneinheiten gibt.
HINWEIS
Die Rohre und andere unter Druck stehende Teile müssen
für Kältemittel geeignet sein. Für das Kältemittel sind mit
Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre zu verwenden.
INFORMATION
Bei Kombinationen der Außeneinheiten 3MXM40 oder
3MXM52 mit den Inneneinheiten CVXM-A und/oder
FVXM-A ist eine zusätzliche Kältemittelbefüllung NICHT
zulässig. Die Gesamtrohrlänge MUSS ≤30 m betragen.
▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle
aus der Herstellung) müssen ≤30 mg/10 m sein.
Durchmesser von Kältemittel-Rohrleitungen
Verwenden Sie dieselben Durchmesser wie bei den Anschlüssen an
den Außeneinheiten:
Klasse Rohr-Außendurchmesser (mm)
Flüssigkeitsleitung
20~35 Ø6,4
50 Ø6,4
Anforderungen an das Material von Kältemittel-
Rohrleitungen
▪ Rohrmaterial: Es sind
übergangslos verbundene Kupferrohre zu verwenden
▪ Bördelanschlüsse: Verwenden
weichgeglühtes Material.
▪ Rohrleitungs-Härtegrad und -stärke:
CVXM20A + FVXM25~50A
Split-System-Klimageräte
3P477070-2N – 2022.05
eines belegten Raums außer
Gasleitung
Ø9,5
Ø12,7
mit Phosphorsäure deoxidierte,
Sie ausschließlich
Außendurchme Temper-Grad
sser (Ø)
6,4 mm (1/4") Weichgeglüht (O)
9,5 mm (3/8")
12,7 mm (1/2")
(a)
Je nach den geltenden gesetzlichen Vorschriften und dem
maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem
Typenschild der Einheit) ist möglicherweise eine größere
Rohrstärke erforderlich.
6.1.2 Kältemittelleitungen isolieren
▪ Verwenden Sie als Isoliermaterial Polyethylenschaum:
▪ Wärmeübertragungsrate zwischen 0,041 und 0,052 W/mK
(0,035 und 0,045 kcal/mh°C)
▪ mit einer Hitzebeständigkeit von mindestens 120°C
▪ Isolationsdicke
Rohr- Innendurchmesser
Außendurchmesser der Isolation (Ø
(Ø )
p
6,4 mm (1/4") 8~10 mm
9,5 mm (3/8") 12~15 mm
12,7 mm (1/2") 14~16 mm
Ø Ø
i i
Ø Ø
p p
t
Liegen die Temperaturen überwiegend über 30°C und hat die Luft
eine relative Luftfeuchtigkeit über 80%, muss das Dichtungsmaterial
mindestens 20 mm dick sein, damit sich auf der Oberfläche des
Dichtungsmaterials kein Kondenswasser bildet.
6.2 Kältemittelleitungen anschließen
GEFAHR: GEFAHR DURCH VERBRENNEN ODER
VERBRÜHEN
6.2.1 Kältemittelrohre an der Inneneinheit
anschließen
WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL
Das Kältemittel innerhalb der Einheit ist leicht entzündlich.
▪ Rohrlänge. Kältemittelrohre so kurz wie möglich halten.
1 Kältemittelrohrleitungen mit Bördelanschlüssen an die Einheit
anschließen.
2 Kältemittelrohrleitung an der Inneneinheit wie folgt isolieren:
c
a
d
b
a Gasleitung
b Isolierung der Gasleitung
c Flüssigkeitsleitung
d Isolierung der Flüssigkeitsleitung
HINWEIS
Darauf achten, dass alle Kältemittelleitungen isoliert
werden. An jeder frei liegenden Rohrleitung könnte
Feuchtigkeit kondensieren.
3 Am Anschluss des Kältemittelleitungsrohres den Schlitz
schließen und mit einem Band (bauseitig zu liefern) sichern.
Darauf achten, dass es keine Lücken gibt.
6 Rohrinstallation
(a)
Stärke (t)
Ø
≥0,8 mm
t
Isolationsdicke (t)
)
i
≥10 mm
≥13 mm
≥13 mm
Installationsanleitung
9
