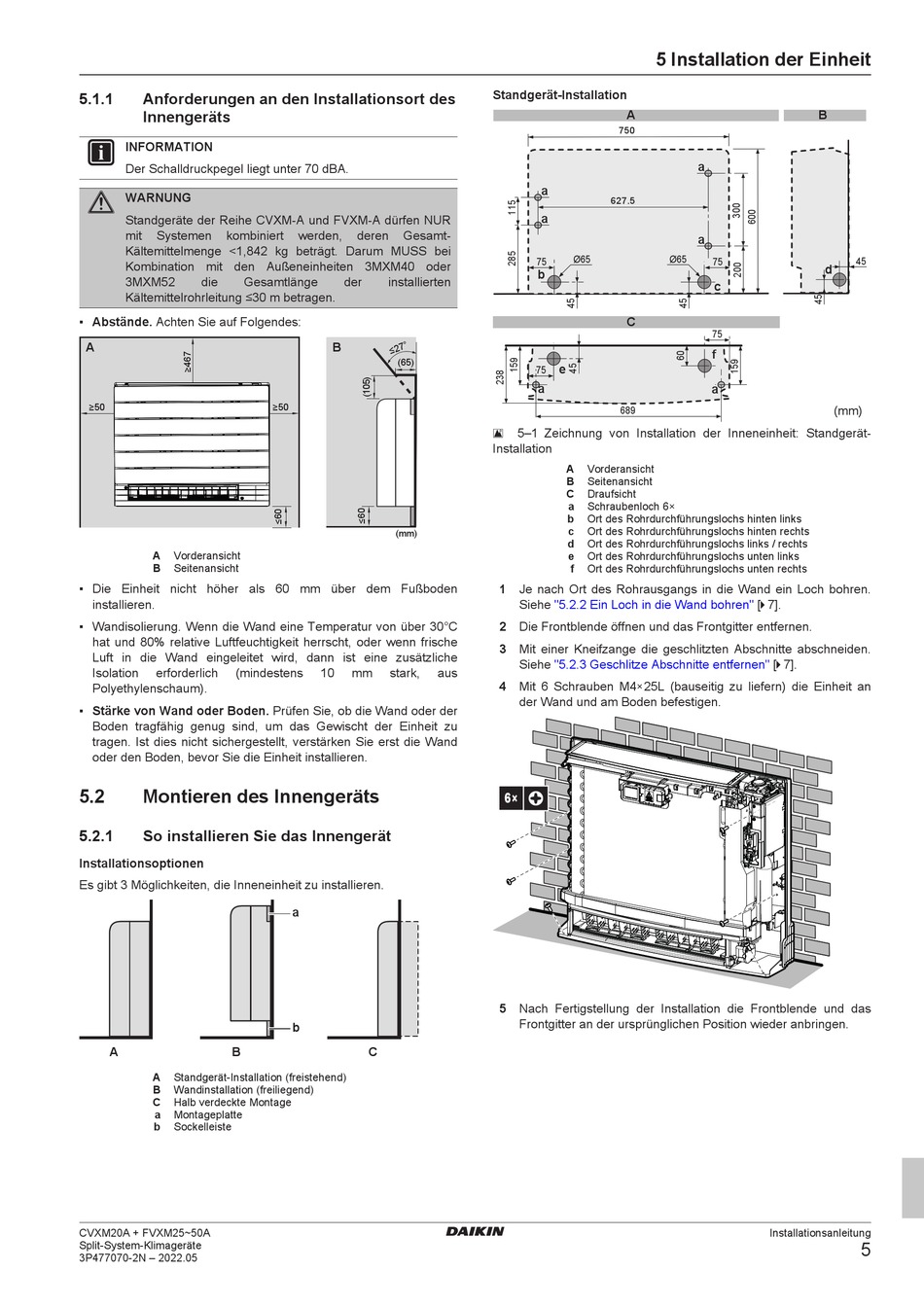

5.1.1 Anforderungen an den Installationsort des
Innengeräts
INFORMATION
Der Schalldruckpegel liegt unter 70 dBA.
WARNUNG
Standgeräte der Reihe CVXM-A und FVXM-A dürfen NUR
mit Systemen kombiniert
Kältemittelmenge <1,842 kg beträgt. Darum MUSS bei
Kombination mit den Außeneinheiten 3MXM40 oder
3MXM52 die Gesamtlänge
Kältemittelrohrleitung ≤30 m betragen.
▪ Abstände. Achten Sie auf Folgendes:
A
≥50
A Vorderansicht
B Seitenansicht
▪ Die Einheit nicht höher als 60 mm über dem Fußboden
installieren.
▪ Wandisolierung. Wenn die Wand eine Temperatur von über 30°C
hat und 80% relative Luftfeuchtigkeit herrscht, oder wenn frische
Luft in die Wand eingeleitet wird, dann ist eine zusätzliche
Isolation erforderlich (mindestens
Polyethylenschaum).
▪ Stärke von Wand oder Boden. Prüfen Sie, ob die Wand oder der
Boden tragfähig genug sind, um das Gewischt der Einheit zu
tragen. Ist dies nicht sichergestellt, verstärken Sie erst die Wand
oder den Boden, bevor Sie die Einheit installieren.
5.2 Montieren des Innengeräts
5.2.1 So installieren Sie das Innengerät
Installationsoptionen
Es gibt 3 Möglichkeiten, die Inneneinheit zu installieren.
A B
A Standgerät-Installation (freistehend)
B Wandinstallation (freiliegend)
C Halb verdeckte Montage
a Montageplatte
b Sockelleiste
CVXM20A + FVXM25~50A
Split-System-Klimageräte
3P477070-2N – 2022.05
werden, deren Gesamt-
der installierten
B
(65)
≥50
(mm)
10 mm stark, aus
a
b
C
5 Installation der Einheit
Standgerät-Installation
A
a
a
b
C
e
a
5‒1 Zeichnung von Installation der Inneneinheit: Standgerät-
Installation
A Vorderansicht
B Seitenansicht
C Draufsicht
a Schraubenloch 6×
b Ort des Rohrdurchführungslochs hinten links
c Ort des Rohrdurchführungslochs hinten rechts
d Ort des Rohrdurchführungslochs links / rechts
e Ort des Rohrdurchführungslochs unten links
f Ort des Rohrdurchführungslochs unten rechts
1 Je nach Ort des Rohrausgangs in die Wand ein Loch bohren.
Siehe "5.2.2 Ein Loch in die Wand
2 Die Frontblende öffnen und das Frontgitter entfernen.
3 Mit einer Kneifzange die geschlitzten Abschnitte abschneiden.
Siehe "5.2.3 Geschlitze Abschnitte
4 Mit 6 Schrauben M4×25L (bauseitig zu liefern) die Einheit an
der Wand und am Boden befestigen.
6×
5 Nach Fertigstellung der Installation die Frontblende und das
Frontgitter an der ursprünglichen Position wieder anbringen.
B
a
a
d
c
f
a
(mm)
bohren" [ 4 7].
entfernen" [ 4 7].
