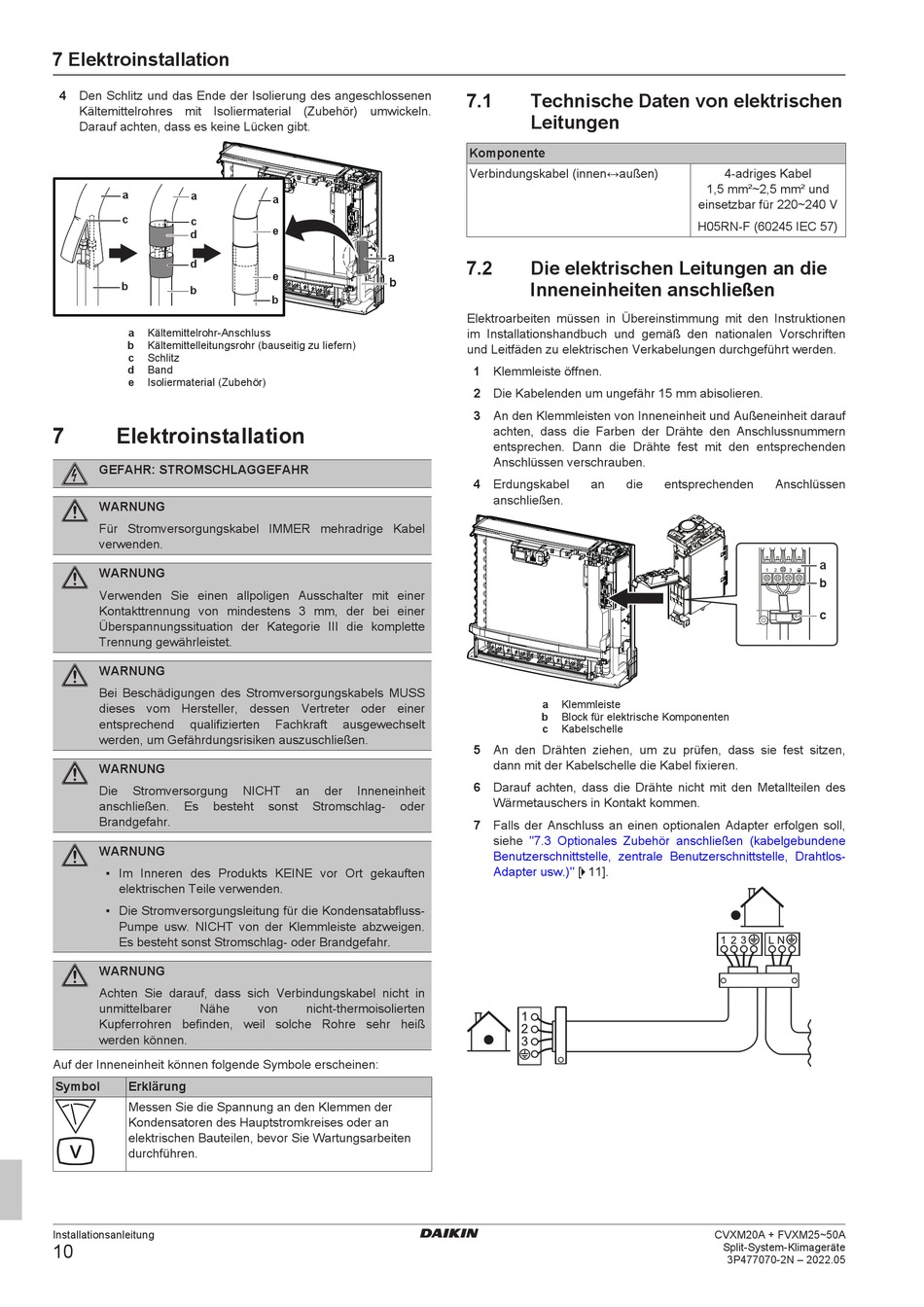

7 Elektroinstallation

4 Den Schlitz und das Ende der Isolierung des angeschlossenen
Kältemittelrohres mit Isoliermaterial (Zubehör) umwickeln.
Darauf achten, dass es keine Lücken gibt.
a
a
c
c
d
d
b
b
a Kältemittelrohr-Anschluss
b Kältemittelleitungsrohr (bauseitig zu liefern)
c Schlitz
d Band
e Isoliermaterial (Zubehör)
7 Elektroinstallation
GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
Für Stromversorgungskabel IMMER mehradrige Kabel
verwenden.
WARNUNG
Verwenden Sie einen allpoligen Ausschalter mit einer
Kontakttrennung von mindestens 3 mm, der bei einer
Überspannungssituation der Kategorie III die komplette
Trennung gewährleistet.
WARNUNG
Bei Beschädigungen des Stromversorgungskabels MUSS
dieses vom Hersteller, dessen Vertreter oder einer
entsprechend qualifizierten
werden, um Gefährdungsrisiken auszuschließen.
WARNUNG
Die Stromversorgung
anschließen. Es besteht
Brandgefahr.
WARNUNG
▪ Im Inneren des Produkts KEINE vor Ort gekauften
elektrischen Teile verwenden.
▪ Die Stromversorgungsleitung für die Kondensatabfluss-
Pumpe usw. NICHT von der Klemmleiste abzweigen.
Es besteht sonst Stromschlag- oder Brandgefahr.
WARNUNG
Achten Sie darauf, dass sich Verbindungskabel nicht in
unmittelbarer Nähe
Kupferrohren befinden, weil solche Rohre sehr heiß
werden können.
Auf der Inneneinheit können folgende Symbole erscheinen:
Symbol Erklärung
Messen Sie die Spannung an den Klemmen der
Kondensatoren des Hauptstromkreises oder an
elektrischen Bauteilen, bevor Sie Wartungsarbeiten
durchführen.
Installationsanleitung
10
a
e
a
e
b
b
Fachkraft ausgewechselt
NICHT an der Inneneinheit
sonst Stromschlag- oder
von nicht-thermoisolierten
7.1 Technische Daten von elektrischen
Leitungen
Komponente
Verbindungskabel (innen↔außen)
7.2 Die elektrischen Leitungen an die
Inneneinheiten anschließen
Elektroarbeiten müssen in Übereinstimmung mit den Instruktionen
im Installationshandbuch und gemäß den nationalen Vorschriften
und Leitfäden zu elektrischen Verkabelungen durchgeführt werden.
1 Klemmleiste öffnen.
2 Die Kabelenden um ungefähr 15 mm abisolieren.
3 An den Klemmleisten von Inneneinheit und Außeneinheit darauf
achten, dass die Farben der Drähte den Anschlussnummern
entsprechen. Dann die Drähte fest mit den entsprechenden
Anschlüssen verschrauben.
4 Erdungskabel an die
anschließen.
a Klemmleiste
b Block für elektrische Komponenten
c Kabelschelle
5 An den Drähten ziehen, um zu prüfen, dass sie fest sitzen,
dann mit der Kabelschelle die Kabel fixieren.
6 Darauf achten, dass die Drähte nicht mit den Metallteilen des
Wärmetauschers in Kontakt kommen.
7 Falls der Anschluss an einen optionalen Adapter erfolgen soll,
siehe "7.3 Optionales Zubehör anschließen (kabelgebundene
Benutzerschnittstelle, zentrale Benutzerschnittstelle, Drahtlos-
usw.)" [ 4 11].
Adapter
4-adriges Kabel
1,5 mm²~2,5 mm² und
einsetzbar für 220~240 V
H05RN-F (60245 IEC 57)
entsprechenden Anschlüssen
a
b
c
CVXM20A + FVXM25~50A
