4.3 Befestigung

4.3 Befestigung

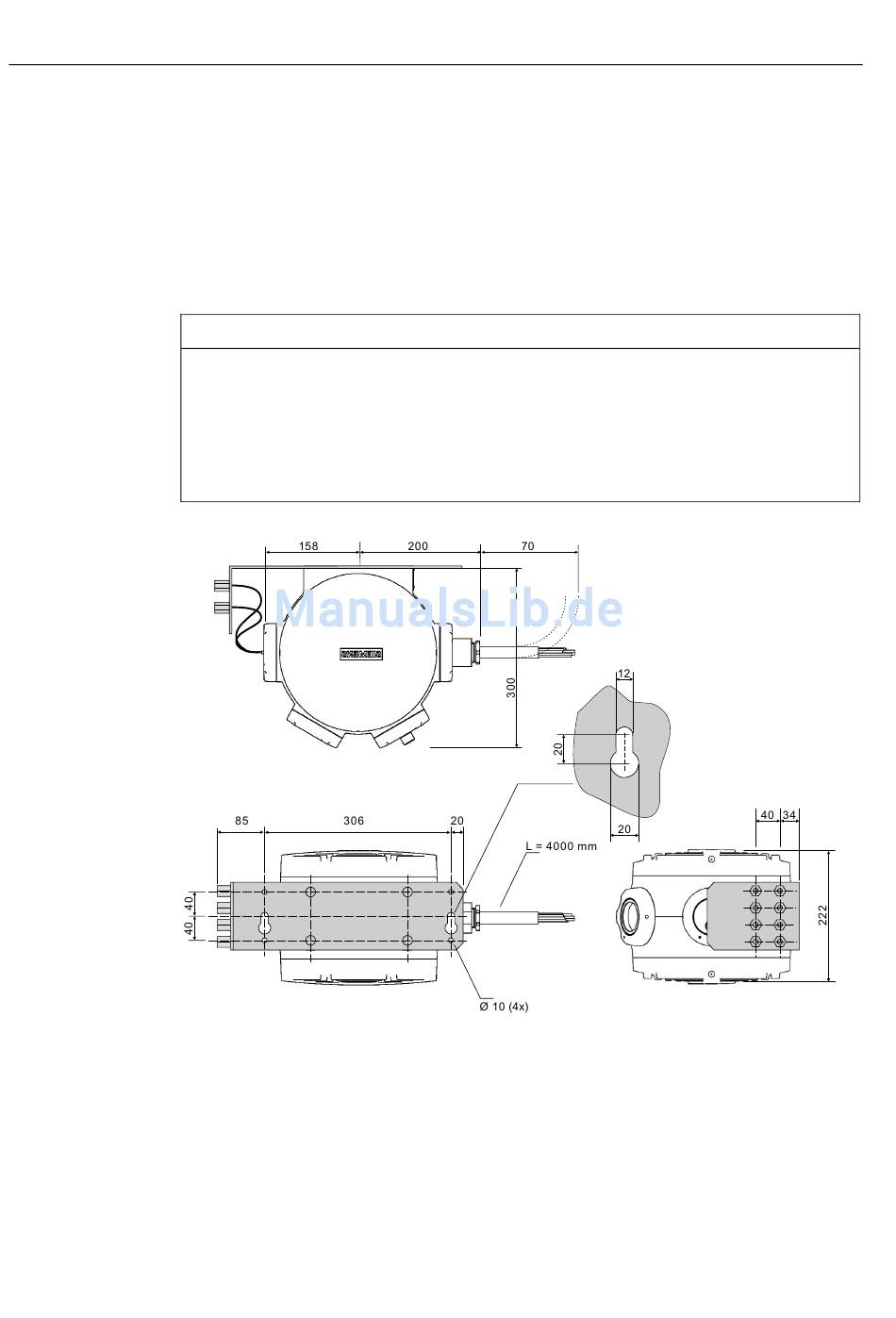

Der Gaschromatograph wird vormontiert auf einem Metallwinkel geliefert.
Das Gerät wird:
● mit vier Schrauben durch vier Löcher des Metallwinkels befestigt.
● für eine einfache Demontage mit zwei Schrauben durch die zwei Langlöcher des
Bild 4-1
58
Metallwinkels befestigt.
ACHTUNG
Richtige Einbaulage beachten
Der Chromatograph muss immer horizontal eingebaut werden, mit dem Analytikmodul
nach oben. Bei richtiger Einbaulage sind die technischen Spezifikationen gewährleistet
und der Text im Schauglas lesbar.
Wenn Sie den Chromatographen in einer anderen Einbaulage montieren wollen, halten
Sie zunächst Rücksprache mit dem Servicepersonal der Siemens AG.
Befestigung Gaschromatograph
Betriebsanleitung, 03/2012, C79000-G5300-C560-07
