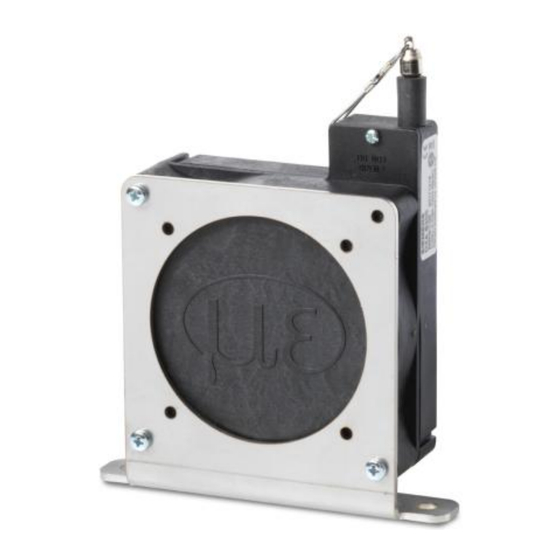

Laborabzug Kabel-Schieberfühler DXA.B130 and DXA.B200 Ein Feldgerät zur Erfassung der Schieberposition eines Abzugs für Siemens Laborabzugsregler. ● Kabelfühler für Laborabzug-Schieberstellungsmessung mit universeller Montage ● Passend für Laborabzüge beliebiger Hersteller (1270 mm (50 in) oder 2032 mm (80 in)) ● Wartungsfrei ●...
Seite 2
Federkraft abgerollt. Die volle Länge des Kabels ist proportional zum Widerstand des Potentiometers. Technik DXA.B130 Kabelfühler max. Messung 1270 mm (50 in) DXA.B200 Kabelfühler max. Messung 2032 mm (80 in) Ein entfernbarer Montagerahmen wird zusammen mit dem Fühler für verschiedene Montagearten mitgeliefert.
Seite 3
Ein Öffnen des Fühlergehäuses beschädigt den Fühler. ● Das Kabel darf nicht zurück zum Fühler schnappen. ● Fühler nur mit den vorgesehenen Klemmen am Siemens-Regler verbinden. ● Fühler mit dem Fühlerobjekt verbinden, sobald das Kabel aufgerollt ist. ● Kabel nicht weiter als den Fühlerbereich abwickeln.
Seite 4
Das Potentiometer darf nicht innerhalb des Laborabzugs-Werktischs montiert werden. Potentiometer so montieren, dass das Kabel parallel zur Schieberöffnung verläuft. Dazu ist der Fühler vorne am Laborabzug zu befestigen. Kabel direkt auf dem Laborabzugsschieber befestigen. DXA.B130 Montageoptionen. DXA.B200 Montageoptionen Siemens Datasheet...
Seite 5
● Beachten Sie die örtliche und aktuell gültige Gesetzgebung. Garantie Die anwendungsbezogenen technischen Daten sind ausschliesslich zusammen mit den im Kapitel "Gerätekombinationen" aufgeführten Siemens-Produkten gewährleistet. Beim Einsatz mit Fremdprodukten erlischt somit jegliche Gewährleistung durch Siemens. Siemens Datasheet A6V11178716_de--_a Building Technologies...
