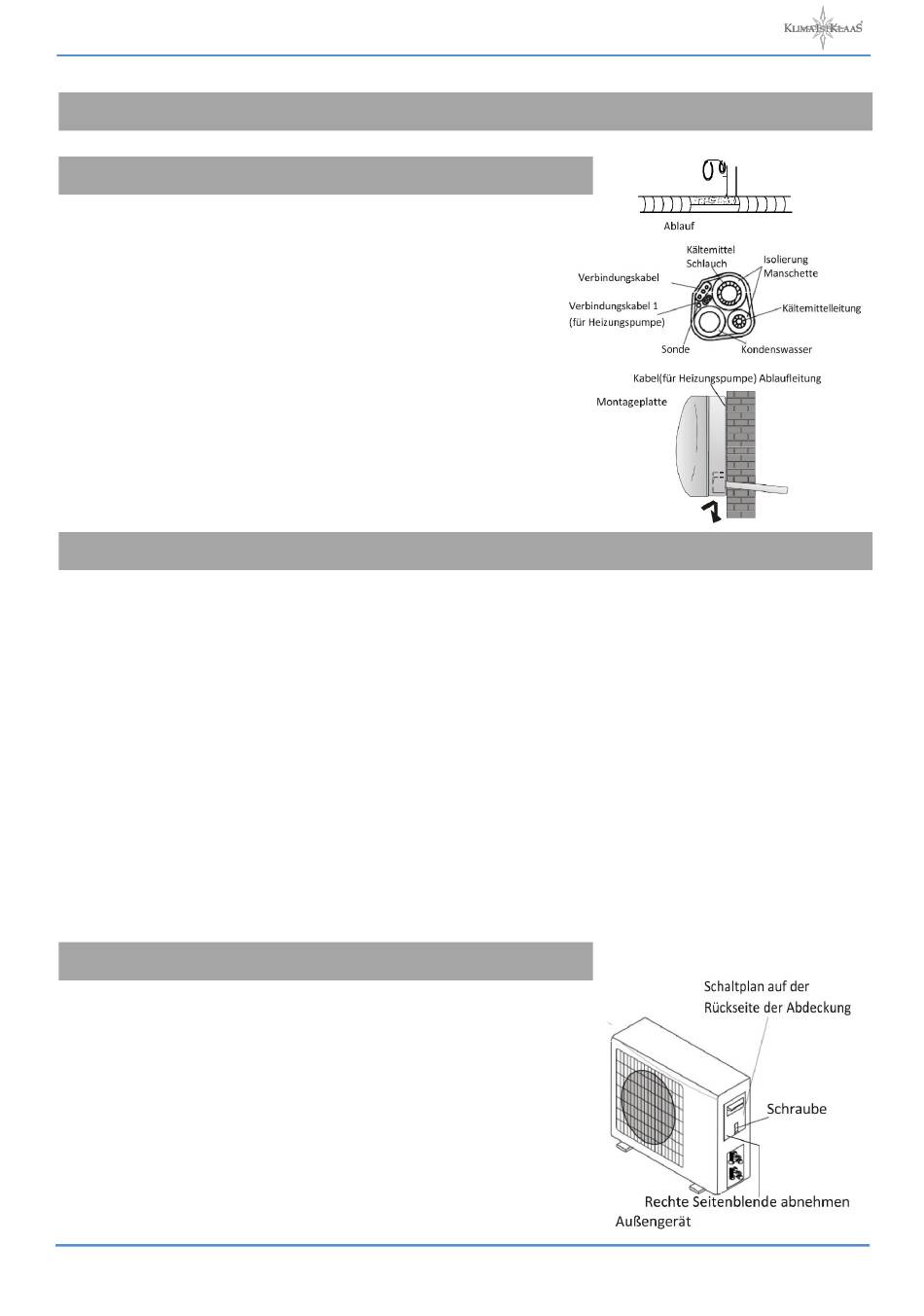

Installationshandbuch
Installation des Innengerätes
Nach Anschluss der Leitungen nach den vorstehenden Anleitungen,
die Verbindungskabel installieren. Jetzt den mit Vinyl-Band
abgeklebten installieren. Nach Abschluss, Schlauch, Kabel und
Ablaufleitung mit Isoliermaterial ummanteln.
1. Schläuche, Kabel und Ablaufleitung korrekt anordnen.
2. Verbindungen der Rohrleitungen mit Isoliermaterial umwickeln,
mit Vinyl Band absichern.
3. Die verbunden Schläuche, Kabel und Ablaufleitung durch die
Wandbohrung führen und das Innengerät sicher am oberen
Bereich der Montageplatte montieren.
4. Unteren Bereich des Innengerätes fest gegen die Montageplatte
drücken.
Installationshandbuch
• Das Außengerät muss an einer tragfähigen Wand installiert
werden und sicher angebracht werden.
• Die nachstehenden Schritte sind vor Anschluss der Leitungen und
Verbindungskabel zu beachten: Den am besten geeigneten Ort an
der Wand aussuchen und genügend Raum für Wartungsarbeiten
einplanen.
• Träger mit Hilfe von für die jeweilige Wand geeigneten
Schraubankern an der Wand befestigen.
• Schraubanker in einer größeren Anzahl als normalerweise zum
Tragen des Gewichts erforderlich wären verwenden, um
Schwankungsbewegungen während des Betriebs zu verhindern
und damit die Schrauben auch bei jahrelangem Betrieb sicher
verankert bleiben.
• Bei der Installation des Gerätes sind die nationalen Vorschriften
zu beachten.
Elektrische Verbindungen
1. Griff an der rechten Seitenblende des Außengeräts abnehmen.
2. Stromverbindungskabel an der Klemmleiste anschließen. Die Ver-
kabelung muss zu jener des Innengerätes passen.
3. Netzkabel mit der Drahtschelle befestigen.
4. Überprüfen, dass das Kabel sicher befestigt wurde.
5. Eine ausreichende Erdung muss sichergestellt werden.
6. Tragegriff wieder anbringen.
-Installation des Innengerätes-
-Installation des Außengerätes-
37
