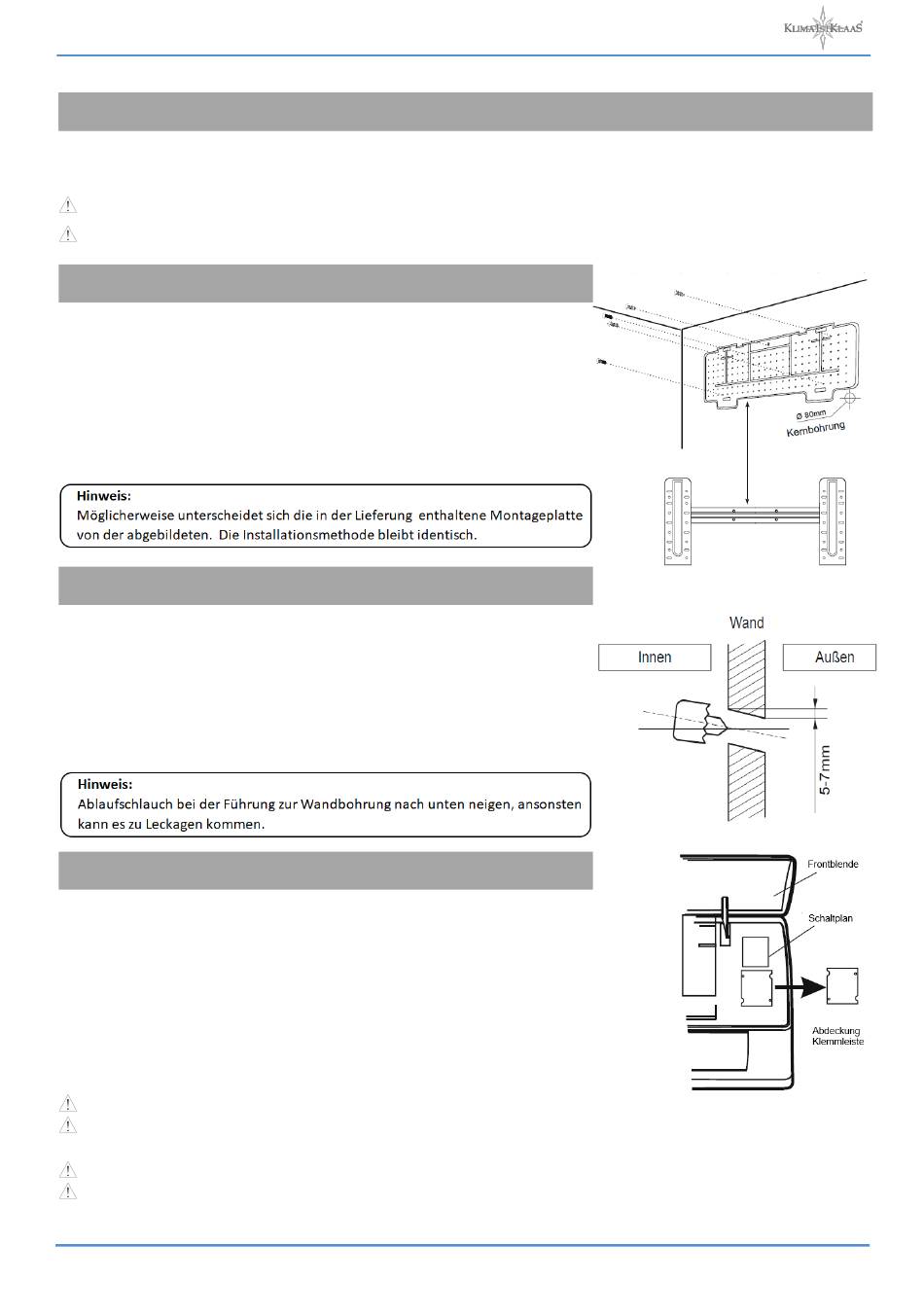

Installationshandbuch
Bevor Sie mit der Installation beginnen, wählen Sie die Position der Innen- und Außengeräte; beachten Sie
hierbei die Mindestabstände, die in der Umgebung der Geräte einzuhalten sind.
Die Klimaanlage nicht in einem feuchten Raum, wie einem Badezimmer oder Wäscheraum installieren.
Der Installationsort sollte sich mindestens 250 cm über dem Boden befinden.
Installation der Montageplatte
1. Die Rückblende immer waagerecht und senkrecht montieren.
2. Zur Anbringung der Platte 32mm tiefe Löcher in die Wand bohren.
3. In die Löcher Plastikdübel einstecken.
4. Rückblende mit Hilfe der mitgelieferten Schneideschrauben fest
anbringen.
5. Sicherstellen, dass die Rückblende fest genug befestigt wurde,
um dem Gewicht standzuhalten.
Kernbohrung
1. Das Loch für die Schläuche in der Wand leicht schräg nach unten zur
Außenseite bohren.
2. Die Rohrmanschette in das Loch einführen, um Schläuche und
Leitungen beim Einführen in das Loch zu schützen.
Die Bohrung sollte ein leichtes Gefälle aufweisen, um den späteren
Abfluss des Kondenswassers sicher zu stellen.
Elektroanschluss Inneneinheit
1. Frontblende öffnen.
2. Blende wie in der Abbildung abnehmen
3. Für die elektrischen Verbindungen, Schaltplan auf der rechten Seite des
Gerätes unter der Frontblende beachten.
4. Kabelverbindungen mit Schraubklemmen verbinden, hierbei die
Nummerierung beachten; Kabeltyp verwenden, der für die elektrische
Leistungsaufnahme geeignet ist
aktuellen nationalen Schutzcodeanforderungen übereinstimmen.
Das Kabel zur Verbindung der Außen- und Innengeräte muss zum Außengebrauch geeignet sein.
Der Stecker muss auch nach Installation des Gerätes leicht zugänglich sein, so dass er falls erforderlich
gezogen werden kann.
Eine ausreichende Erdung muss sichergestellt werden.
Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder einem zugelassen Kundendienst-
mitarbeiter ausgetauscht werden.
-Installation des Innengerätes-
(hierzu Schraube lösen und entnehmen).
(siehe Typenschild auf dem Gerät)
und mit allen
