Installationshandbuch
Anschluss Model 2035
Verwenden Sie eine Schnellkupplung, um Innen- und
Außengeräte einer Klimaanlage einfach zu verbinden.
Ein schnelles und einfaches Verfahren, bei dem alle
Gewährleistungsansprüche bestehen, sofern die
Inbetriebnahme und Dichtheitsprüfung durch einen
zertifizierten Fachbetrieb mit zertifiziertem Personal
der Kälte- und Klimabranche durchgeführt wurde.
Bei einer Schnellkupplung handelt es sich um ein
geschlossenes System mit einem automatischen
Sicherheitsventil. Die Einleitung von Kältemittel kann
erst dann erfolgen, wenn die Kupplung zwischen
Innen- und Außengeräten abgedichtet ist, um die
Gefahr von Kältemittelleckagen zu vermeiden.
Mit dieser Sicherheitslösung entfallen Verfahren wie
Ableitungsrohre und Systembefüllungen.
Der Kauf dieses Produkts setzt stets die Wartung und
Handhabung durch einen qualifizierten Mitarbeiter
voraus.
Folgende Bestimmungen bitte lesen und beachten:
1)
Rohrleitung sorgfältig ausrollen. Gehen Sie bei
diesem Arbeitsschritt mit großer Sorgfalt vor.
2)
Schutzkappen von den Kupplungen A1 und A2
des Innengerätes abnehmen.
3) Sicherstellen, dass alle Schrauben in gutem
Zustand sind und frei von Schmutzpartikel wie
Staub, Sand oder anderen Schwebstoffen und
Schmutz.
4) Schnellrohrverbindungen 1 und 2 mit der Hand
mit den Kupplungen A1 und A2 verschrauben.
Danach die Muttern mit Hilfe von zwei
Schraubenschlüsseln (einen zur Befestigung de
Kupplungen und den anderen zum Verschrauben
der Schnellrohrverbindungen) bis zu den
Rückschlagringen festschrauben. Diesen Schritt
bei allen Verbindungsteilen wiederholen.
40

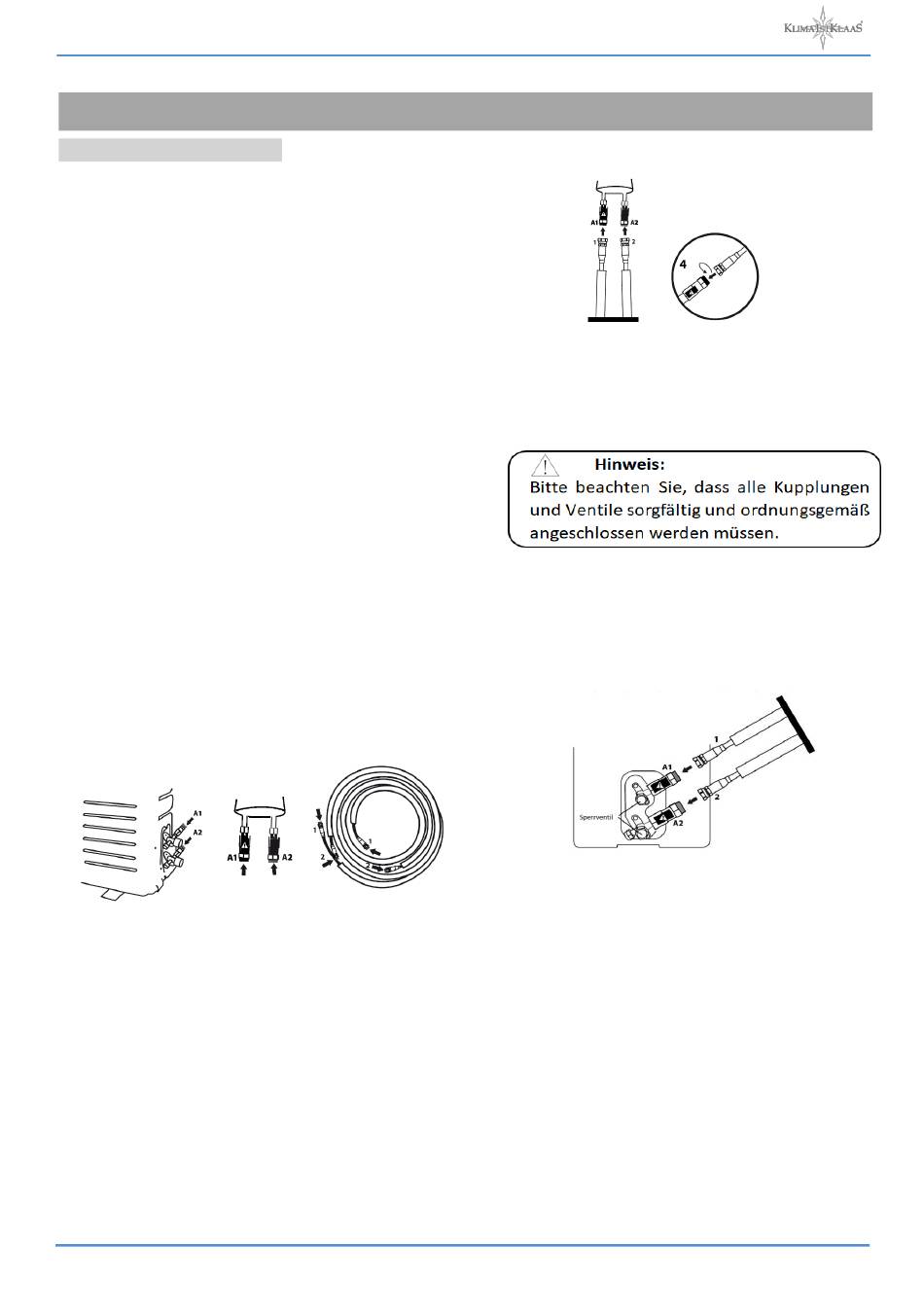

-Anleitung Schnellkupplung (Quick-Konnektor)-
1- A1 bezieht sich auf das Kältemittelrohr, 1/4" 6,35
mm
2- A2 bezieht sich auf das Ansaugrohr, 1/2" 12,7 mm
(für 18Kbtu) oder 3/8" 9,52 mm (für 9K / 12K
btu)
5) Schutzkappen von den Sperrventilen abnehmen,
Rohr an die Kupplungen des Außengerätes
anschließen.
6) Sechskanntschlüssel
Sperrventile zur Durchleitung des Kältemittels
zu öffnen.
7) Kältemittelkreislauf des Gerätes auf korrekten
Verschluss und Luftdichtigkeit überprüfen.
Verbindungselemente
Leckagespray oder (zur Herstellung von
Schaumstoff verwendete) kontrollieren.
Beim Auftreten von Luftblasen, sind Leckagen
vorhanden. In diesem Fall müssen die 2-Wege-
Ventile
Verbindungsstruktur prüfen und Schritt 6
wiederholen.
8) Falls Leckagen ermittelt wurden, sind die
Schutzkappen der Sperrventile unbedingt
erneut festzuschrauben. Zusätzlich müssen die
Schnellverbindungen mit einer Isolierdämmung
ausgestattet werden, um Kondensbildung
vorzubeugen.
verwenden,
mit
unbedingt
verschlossen
um
die
Hilfe
von
werden.
