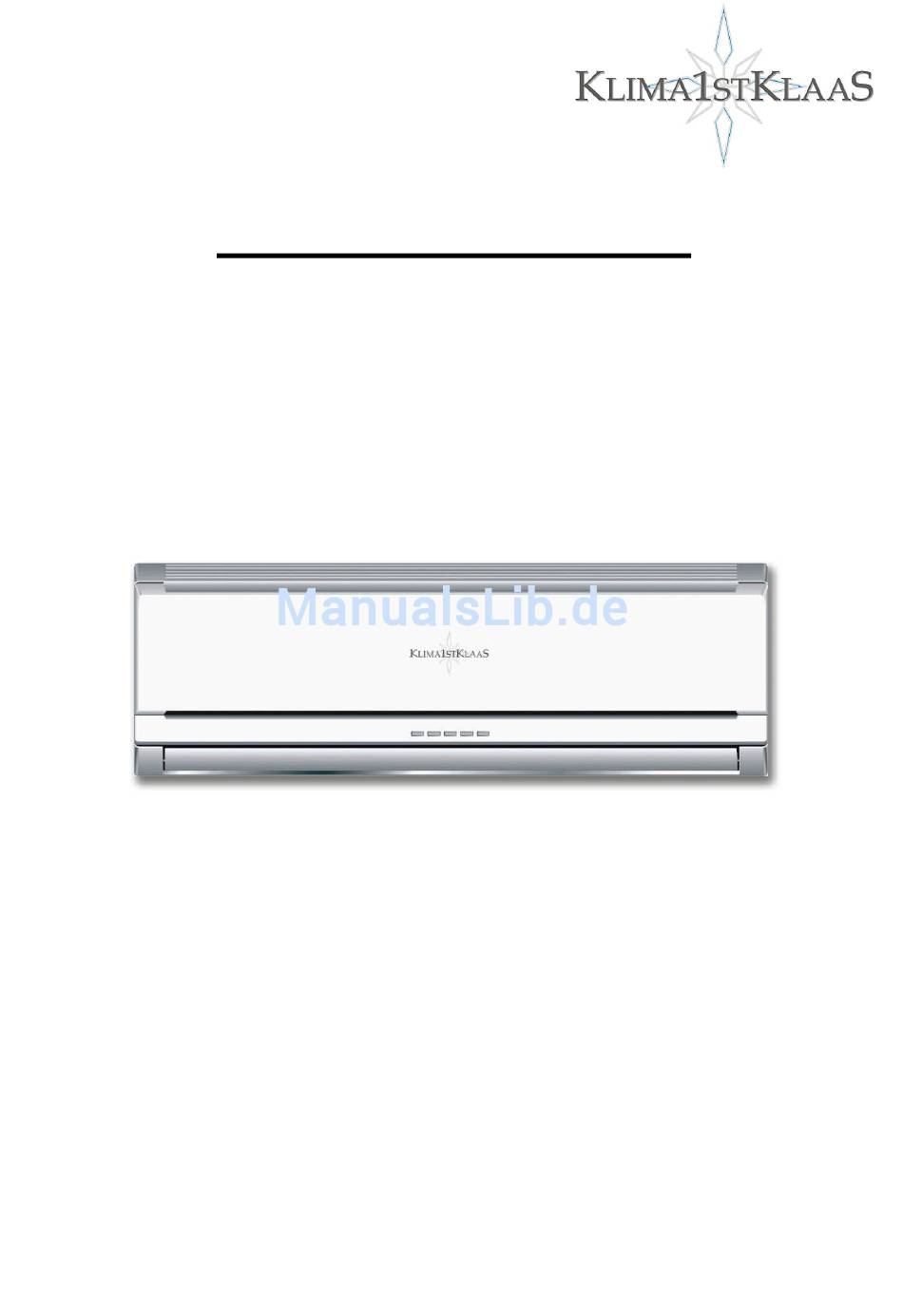

- Seite 1 Bedienungsanleitung Klima- Splitgerät mit Schnellkupplungsverfahren 9.000 BTU MODEL: 5003 Info Hotline: 0 90 01/85 02 80 (0,49 € / Mi n ) www.klimafirstklaas.de KlimafirstKlaas by Klaas Direktimport GmbH, D-66346 Püttlingen-Köllerbach...
- Seite 2 Sehr geehrter Kunde, v i e l e n D a n k , d a s s S i e s i c h f ü r e i n K l i ma g e r ä t d e r Ma r k e „ K l i ma 1 s t K l a a s “ e n t s c h i e d e n h a b e n . Es handelt sich um ein sehr hochwertiges Gerät, welches unter Berücksichtigung bestmöglicher Qualität gefertigt wurde.
- Seite 3 Sollten Fragen Ihrem Produkt haben (auch Fragen bezüglich Gewährleistungsansprüchen), können Sie sich gerne an unsere folgende Hotline wenden: Telefonnummer: 0900 1 850 280 (0,49€ / Mi n u t ebundesweit) Montag –Freitag Erreichbarkeit: 08:00 Uhr bis 17:00 Uhr Informationen finden Sie aber auch auf unserer Webseite: www.klimafirstklaas.de Bitte bewahren Sie dieses Handbuch sorgfältig auf.
- Seite 4 Sicherheitshinweise Wichtig: Die Einhaltung der Sicherheitsvorschriften reduziert das Risiko von Feuer, elektrischen Stromschlägen, Verletzungen oder Tod durch fehlerhafte Nutzung. Lesen Sie die Sicherheitshinweise daher sorgfältig durch, um Bedienfehler auszuschliessen. Verwenden Sie das Gerät nur zu seiner Bestimmung Nutzen Sie zum Betrieb eine geerdete Steckdose. Wenn Ihre Wandsteckdose nicht geerdet ist, lassen Sie die Steckdose von einem Fachbetrieb überprüfen.
- Seite 5 14. Achten Sie bitte auf die scharfen Kanten der Vorderrippe und Rückrippe des Geräts, da Sie sich an diesen schneiden könnten und das zu ernsten Verletzungen führen könnte. 15. Bei der Montage der Kältemittelrohrleitungen darf keine Spur von Feuchtigkeit oder Schmutz in die Adapterrohre- und Anschlüsse gelangen.
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis 1. SICHERHEITSHINWEISE 2. BEDIENHINWEISE 3. SCHUTZFUNKTION 4. BESCHREIBUNG DER KOMPONENTEN 5. BEDIENUNGSANWEISUNG 6. SERVICE UND WARTUNG 7. FEHLERBEHEBUNG 8. INSTALLATIONSANWEISUNG 9. WARTUNGSPASS... -
Seite 7: Sicherheitshinweise
1. SICHERHEITSHINWEISE Symbol Erklärung Hinweis auf eventuell vorliegende Fehlfunktionen, die zu ernsten Warnung: Beschädigungen führen können. Hinweis auf eventuell vorliegende Fehlfunktionen, die zu ernsten Vorsicht: Beschädigungen führen können. Installations- Hinweise Bei korrekter Installation werden Sie lange Freude an Ihrem Klimagerät haben. Fehlerhafte Installation kann zum Auslaufen von Kondenswasser, Kühlmittel, zu Stromschlägen oder Brand führen. - Seite 8 Elektrische Sicherheit: Ziehen Sie den Stecker nicht mit feuchten Händen aus der Steckdose. Es könnte Stromschläge zur Folge haben. Versuchen Sie niemals das Klimagerät durch Ziehen des Stromsteckers auszuschalten. Dies kann zu Stromschlägen oder Feuergefahr führen. Verbinden Sie den Stromstecker nie mit einem Zwischenstecker. Die Benutzung eines Verlängerungskabels ist untersagt.
-
Seite 9: Bedienhinweise
2. BEDIENHINWEISE 1. Vorgeschriebene Netzleistung: 220~240(±10%)V, 50Hz/60Hz 2. Verwenden Sie nur das Originalstromkabel. Benutzen Sie keine Verlängerung. 3. Stecken Sie keine Finger oder Gegenstände in den Ventilator. Dies kann zu schweren Unfällen führen. 4. Befestigen, hängen oder stellen Sie keine Sachen auf Ihr Klimagerät. Dies kann zum Herunterfallen und zu schweren Unfällen führen. -
Seite 10: Schutzfunktion
3. SCHUZTFUNKTIONEN Verzögertes Starten Nach Ausschalten startet der Kompressor erneut erst nach 3 Minuten (5 Minuten bei Heizfunktion). Schutzfunktion! Entfrosten (optional) Ist die Aussentemperatur sehr niedrig und die Luftfeuchtigkeit sehr hoch kann sich Reif auf die Wärmeaustauscher legen. In diesem Fall aktiviert sich automatisch die Entfrostungsfunktion. -
Seite 11: Beschreibung Der Komponenten
4. BESCHREIBUNG DER KOMPONENTEN 〖Darstellung des Geräts〗 Lufteinlass Empfänger und Innengerät Anzeigebildschirm Luftauslass Entwässerungsrohr Elektroleitung Lufteinlass Rohr und Leitungen Außengerät Luftauslass Bemerkung: Ihre Klimaanlage besteht aus einer Inneneinheit, einem Aussengerät und einer Fernbedienung. Die abgebildeten Skizzen können im Design etwas vom echten Gerät abweichen. -
Seite 12: Anzeiger Und Empfänger
〖Anzeiger und Empfänger〗 T im e r A ir re fre s h R e c e iv e r P o u s e R u n n in g ① “ P o u s e ” A n z e i g e l a mp e Die Anzeigelampe leuchtet rot, wenn die Klimaanlage bei der Betriebsart Entfrostung oder Heizfunktion ist. - Seite 13 Bezeichnung und Handhabung der Fernbedienung Anzeiger Ein/Aus Knopf Anzeige der Einstellung Mit dem Knopf das Gerät ein/auschalten. Smartknopf Temperatur Schnellbedienungs Mi t “ ▼ ” d i e T emp. funktion vermindern. Mi t “ ▲”die Temperatur erhöhen. Betriebsartwahlknopf Für Einstellung Kühlen Lüftergeschwindigkeit ON/OFF...
-
Seite 14: Fernbedienunganzeige
〖 Fernbedienunganzeige〗 Bedienungsartanzeige AUH Anzeige Signalsendungsanzeige Bei der Betriebsart Heizen Es erscheint, wenn das Kontrollsignal gesendet ist. oder Auto erscheint diese Kühlen Entfeuchten Anzeige, wenn man den K n o p f “ A U H ” d r ü c k t . Heizen Luftgeschwindigkeit- anzeige... -
Seite 15: Bedienungsanweisung
5. BEDIENUNGSANWEISUNG 〖Autobedienung〗 Autobedienung Drücken Sie diesen Knopf, wird die Klimaanlage automatisch arbeiten. ON/OFF SMART Autobedienung abbrechen TEMPERATURE Drücken Sie diesen Knopf, um die SMART Bedienung abzubrechen. MODE FAN SPEED FAN SWEEP Ausschalten Drücken Sie diesen Knopf, um die Klimaanlage zu stoppen. Schnellbedienungsfunktion Drücken Sie den SMART Knopf auf Ihrer Fernbedienung. -
Seite 16: Bedienung Kühlen, Entfeuchten Und Heizen
〖Bedienung Kühlen, Entfeuchten und Heizen〗 Einstellung der Betriebsart Kühlen Entfeuchten Heizen TEMP Regulierungsknopf D r ü c k e n S i e d i e K n ö p f e “ ▲” “ ▼” , um die Tempratur wie gewünscht einzustellen. -
Seite 17: Einstellung Der Luftstromrichtung
Schaltuhr Drücken Sie “ TImer”damit koennen Sie das Ausschalten der Anlage (von 1 – 8 Stunden) später einstellen. Bemerkung: Wenn die Schaltuhr eingestellt ist, wird die Klimaanlage zur eingestellten Zeit ausgeschaltet. Einstellung der Luftstromrichtung ACHTUNG: Ziehen Sie die oberen und unteren Luftschlitze nicht eigenhändig während des Betriebes. - Seite 18 SCHLAFBETRIEB 1. Wenn die Klimaanlage angeschaltet ist, d r ü c k e n S i e d i e “ TIME” Taste bis im Display der Fernbedienung erscheint, die Anlage schaltet sich in den Schlafbetrieb. 2. Drücken Sie die Time Taste bis auf der Fernbedienung erlischt, der Schlafbetrieb wird gelöscht.
- Seite 19 Heizung Betriebsbereich Das Klimagerät wärmt durch Luftaufnahme Wenn die umgebende Temperatur den von Aussen. Betriebstemperaturbereich übersteigt, Wenn die Aussentemperatur zu gering ist, kann das Gerät möglicherweise nicht kann die Heizeffektivität sinken und Sie richtig funktionieren. benötigen eventuell zusätzliche Heizungen. Wenn die Raumtemperatur die eingestellte Temperatur erreicht hat, schaltet das Gerät in den ON/OFF Kreislauf.
-
Seite 20: Service Und Wartung
6. SERVICE UND WARTUNG Schalten Sie bitte vor Reinigung, die Klimaanlage mit der Fernbedienung aus und ziehen Sie den Netzstecker. Stehen Sie nicht auf unstabilen Gegenständen, wenn Sie die Klimaanlage reinigen oder warten. Berühren Sie bitte den Metallteil des Gerätes nicht, wenn Sie die Fronttafel entfernen, sonst kann es zu Verletzungen kommen. -
Seite 21: Sollten Sie Ihre Klimaanlage Für Lange Zeit Nicht Benutzen
Sollten Sie Ihre Klimaanlage für lange Zeit nicht benutzen: 2. Mit der Fernbedienung Bitte die Klimaanlage 3-4 Stunden ausschalten, dann ziehen Sie den auf Lüfterfunktion laufen lassen, um Stecker aus der Steckdose. die Innenseite der Klimaanlage abzutrocknen 3. Warten Sie bitte das Luftfilter. 4. - Seite 22 Maßnahmen zur Energieeinsparung Direktes Sonnenlicht vermeiden Geeignete Temperatureinstellung Wenn der Raum abgekühlt ist, vermeiden Wenn die Tempratur im Zimmer zu kalt ist, Sie direktes Sonnenlicht, um die Kälte zu kann das zu Gesundheitsschäden führen. halten. Wärmenquellen vermeiden Türen und Fenster schließen Wärmequellen, z.B.
-
Seite 23: Fehlerbehebung
7. FEHLERBEHEBUNG Sollte Ihre Klimaanlage nicht einwandfrei funktionieren, prüfen Sie erst folgende Punkte bevor Sie den Service rufen. Sollten dann immer noch Fehler auftreten, kontaktieren Sie bitte die Servicehotline. Fehler Mögliche Gründe 1. Prüfen, ob der Strom eingeschaltet ist. 2. Prüfen, ob die Sicherung defekt ist. Klimaanlage 3. -
Seite 24: Installationsanweisung
8. INSTALLATIONSANWEISUNG Installationsanweisung Die Installation muss fachgerecht durchgeführt werden, ansonst kann es zu Störungen kommen. Die vorgeschriebene Voltzahl liegt zwischen 198 und 242 V. Spannungen über dieser Voltzahl beeinflussen die Funktion Ihrer Klimaanlage. Falls notwendig benutzen Sie einen Spannungsregler, um Schäden auszuschließen. -
Seite 25: Position Der Ausseneinheit
Position der Ausseneinheit Vermeiden Sie direkte Sonneneinstrahlung. Nicht an direkte Wärmequellen, Dampfquellen hängen, fernhalten von feuergefährlichen Gasen, Rauch und Staub. Wählen Sie einen Platz wo das Gerät von Regen und Schnee geschützt ist. Um das Gerät muß ausreichend Platz sein, damit die Luft zirkulieren kann. ... -
Seite 26: Befestigung Der Installationstafel
Befestigung der Installationstafel Wählen Sie eine Wandstelle, an der keine Rohren bzw. Leitungen verlaufen. Vergewissern Sie sich, dass die Installationstafel gerade angebracht werden kann, da ansonsten der Abfluß des Kondenswassers behindert wird und die Anlage möglicherweise tropfen kann. ... -
Seite 27: Installation Des Innengeräts
Installation des Innengeräts Wenn das Rohr in Richtung wie im Abbild 7 gezeigt verlegt Verbindung srohresrohr werden soll: Rohr rechts: Gehäuse Innengerätes Rohrleitungen vorsichtig rausziehen, Verbindungsleitungen verschrauben. ACHTUNG! Die Verbindungsanschlüsse müssen absolut trocken sauber sein! Achten Sie auch Entwässerungs- Elektroleitung rohr unbedingt darauf, dass nur die dünnen Rohrleitungen... -
Seite 28: Installation Des Außengeräts
Installation des Außengeräts Montieren Sie das Aussengerät optimal auf einem schallgedämmten Konsolenset (dies können Sie unter unsere Hotline: 09001/850280 (0,49€ / Mi n ) o d e r im Internet unter www.klimafirstklaas.de bestellen. Bohren Sie 4 oder mehr Bohrungen in die Wand (Maße der Klimaanlage beachten). Legen Sie die Positionen für die Montage der linken und rechten Stützen fest. -
Seite 29: Leitungverbindung
Wetter installieren. Alle Verschlusskappen und Stopfen erst unmittelbar vor der Montage entfernen. Die Montage muss in der nachfolgenden Reihenfolge durchgeführt werden. Die Kältemittelleitungen dürfen nach dem Öffnen der Absperrventile am Außengerät nicht mehr getrennt werden, da sonst Kältemittel austritt und eine Funktion der Klimaanlage nicht mehr gewährleistet ist. - Seite 30 Die Anschlüsse nur vornehmen, wenn die erforderlichen Fähigkeiten zur Verfügung stehen. Verbinden Sie bitte die Stromleitung mit den entsprechenden Anschlüssen am Außengerät (Abbild 13) Elektrische Leitungen nicht zuschneiden oder verlängern. Ziehen Sie anschließend bitte die PVC Hülse über den Stecker, um den Anschluss komplett abzudecken und vor Feuchtigkeit zu schützen.
-
Seite 31: Verlegung Der Rohre
Bemerkung: Versichern Sie sich bitte, dass alle Leitungen sicher verbunden sind und nicht locker oder getrennt sind. Die vorliegenden Abbildungen sind nur schematisch. Es gibt vielleicht kleine Unterschiede zu dem aktuellen Gerät. Die Anschlüsse müssen senkrecht verlegt werden, ansonsten kann es zum Kurzschluss wegen Wassereintritt kommen. -
Seite 32: Entwässerung
Entwässerung Im Gebiet, wo es im Winter sehr kalt ist, installieren Sie das Entwässerungsrohr so, um es gegen Enfrieren zu schützen. Ansonst kann es zur Beschädigung des Lüfters kommen. Verwenden Sie den Entwässungsanschluß . Vergewissern Sie sich bitte, dass alle Rohre des Innen –und Aussengerätes gut verbunden sind. Basis (Aussen Ellbogengelenk Entwässerungsrohr... -
Seite 33: Wartungspass
9. WARTUNGSPASS Um einen störungsfreien Betrieb Ihres Klimagerätes zu gewährleisten, muss das Gerät mindestens einmal pro Jahr gewartet/gereinigt werden. Dabei ist zu beachten: Alle Wartungs- und Reparaturarbeiten müssen von einem Facharbeiter der Kälte- und Klimatechnik durchgeführt werden. Reparaturen oder in Eigeninitiative durchgeführte Arbeiten führen zum Verlust der Gewährleistung. Bitte bewahren Sie die Belege über durchgeführte Arbeiten der Fachfirma zum Nachweis der erfolgten Arbeiten auf. - Seite 34 Nachweis für Montage –(Bei Inbetriebnahme durch Fachfirma) Kunde: Typ/Model: Kunde Telefon: Innengerät montiert: Innengerät angeschlossen: Aussengerät montiert: Aussengerät angeschlossen: Anlage entlüftet/evakuiert: Fernbedienung überprüft: Inbetriebnahme des Gerätes: Probelauf und Einweisung: Temperaturmessung: Temperatur Luftauslass innen kühlen °C: Temperatur Luftauslass innen heizen °C: Verdampfertemperatur °C: Aussentemperatur °C Eventuell angezeigte Fehler:...
- Seite 35 Nachweis für 1. Wartung (ein Jahr nach Inbetriebnahme) Kunde: Typ/Model: Gekauft am: Kunde Telefon: Innengerät gereinigt: Aussengerät gereinigt: Filter gereinigt: Verbindungelemente geprüft: Kältemittel geprüft: Kältemittel nachgefüllt: Fernbedienung geprüft: Allgemeiner Funktionstest: Temperaturmessung: Temperatur Luftauslass innen kühlen °C: Temperatur Luftauslass innen heizen °C: Verdampfertemperatur °C: Aussentemperatur °C...
- Seite 36 Nachweis für 2. Wartung (zwei Jahre nach Inbetriebnahme) Kunde: Typ/Model: Gekauft am: Kunde Telefon: Innengerät gereinigt: Aussengerät gereinigt: Filter gereinigt: Verbindungelemente geprüft: Kältemittel geprüft: Kältemittel nachgefüllt: Fernbedienung geprüft: Allgemeiner Funktionstest: Temperaturmessung: Temperatur Luftauslass innen kühlen °C: Temperatur Luftauslass innen heizen °C: Verdampfertemperatur °C: Aussentemperatur °C...
