Installationshandbuch
Anschluss Modelle 2026 & 2050
Kältemittelleitung

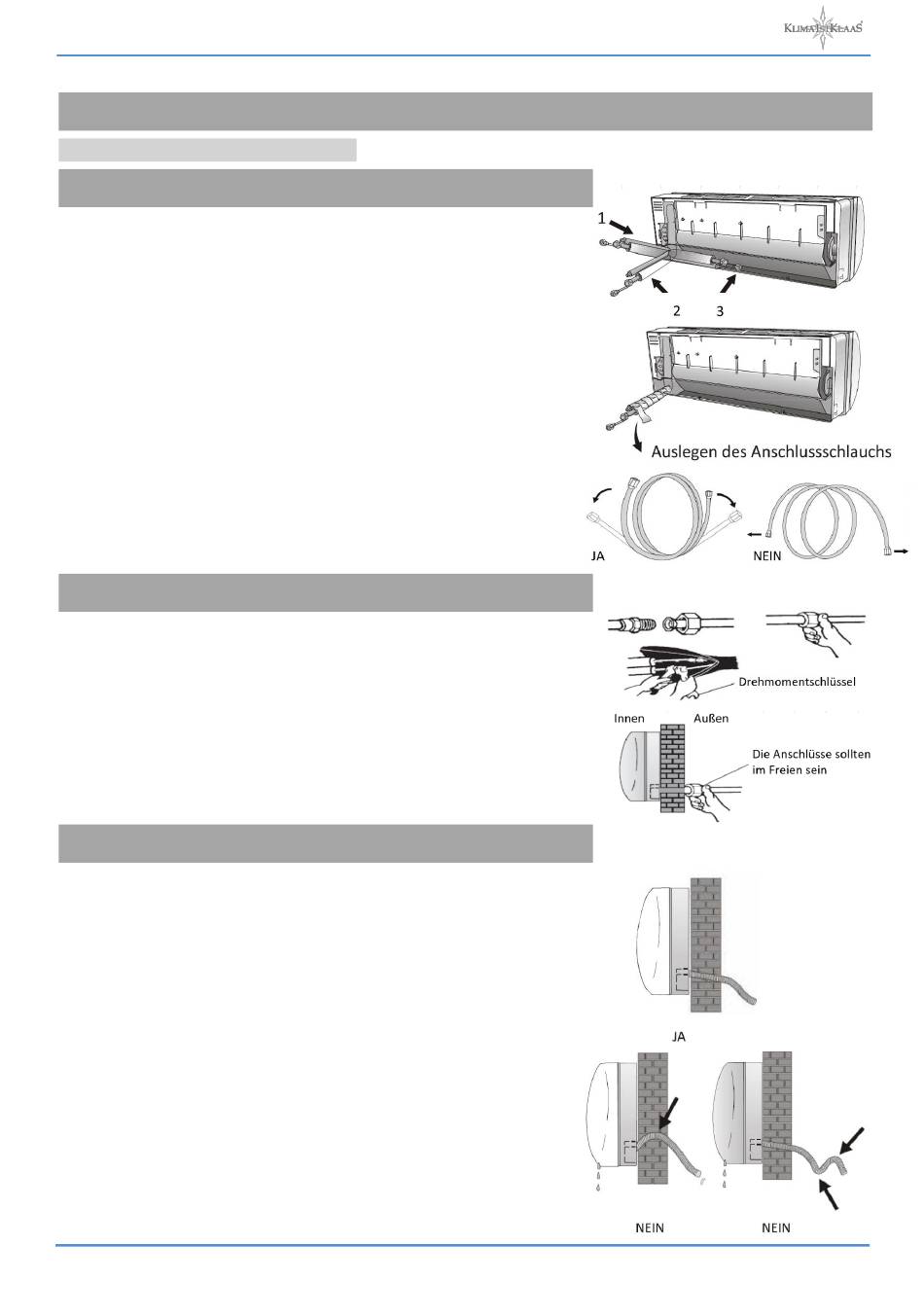

Die Leitung kann in die 3 durch die Nummern auf der Abbildung
gekennzeichneten Richtungen geführt werden. Wir die Leitung in
Richtung 1 oder 3 geführt, muss entlang der Rille auf der Seite des
Außengerätes mit einem Cutter eine Kerbe geschnitten werden.
Die
Leitung
in
Richtung
Kupferleitungen, Ablaufschlauch und Stromkabel mit dem Klebeband
so zusammenbinden, dass sich der Ablaufschlauch am unteren Ende
befindet und das Wasser gut ablaufen kann.
• Den Verschluss nicht vom Schlauch abnehmen, bevor dieser
angeschlossen ist, um den Eintritt von Feuchtigkeit oder Schmutz
zu verhindern.
• Durch häufiges Knicken oder Ziehen wird der Schlauch steif. Den
Schlauch nicht mehr als dreimal auf einmal knicken.
• Zum Auslegen des aufgerollten Schlauchs, diesen wie auf der
Abbildung gezeigt vorsichtig abwickeln und hierbei strecken.
Verbindungen zum Innengerät
1. Verschluss vom Schlauch entfernen (sicherstellen, dass das
Schlauchinnere frei von Verunreinigungen ist).
2. Mutter einsetzen und am äußersten Ende des Anschlussschlauchs
einen Flansch erstellen.
3. Mit Hilfe von zwei in entgegengesetzte Richtungen zu ziehenden
Schraubenschlüsseln die Verbindungen festziehen.
4. Bei R32/R290 Kältemitteln sollten sich die Schraubverbinder
draußen befinden.
Kondenswasserablauf des Innengerätes
Der Kondenswasserablauf des Innengerätes ist grundlegend für die
erfolgreiche Installation.
1. Die Ablaufleitung unter den Schlauch legen, hierbei sicherstellen,
dass es zu keinem Überlauf kommt.
2. Die Ablaufleitung muss nach unten weisen, um das Ablaufen zu
erleichtern.
3. Die Ablaufleitung nicht biegen, nicht hervorstehen lassen oder
knicken und das Ende nicht in Wasser führen. Falls eine Ver-
längerung an die Ablaufleitung angeschlossen wird, sicherstellen,
dass sie bei Übergang in das Innengerät gebremst wird.
4. Falls die Leitungen auf der rechten Seite installiert werden,
müssen Schläuche, Stromkabel und Ablaufleitung gebremst
werden und auf der Geräterückseite mit einem Stutzen gesichert
werden.
1) Leitungsstutzen in die entsprechende Öffnung einführen.
2)Drücken, um den Leitungsstutzen mit dem Träger zu verbinden
36
-Installation des Innengerätes-
der
Wandbohrung
führen
und
