Installation des Innengerätes
Zur Sicherstellung Ihrer Gewährleistung, muss eine Klima Split-Anlage durch einen zertifizierten
Fachbetrieb mit zertifiziertem Personal der Kälte- und Klimabranche inbetriebgenommen werden.
Rechts

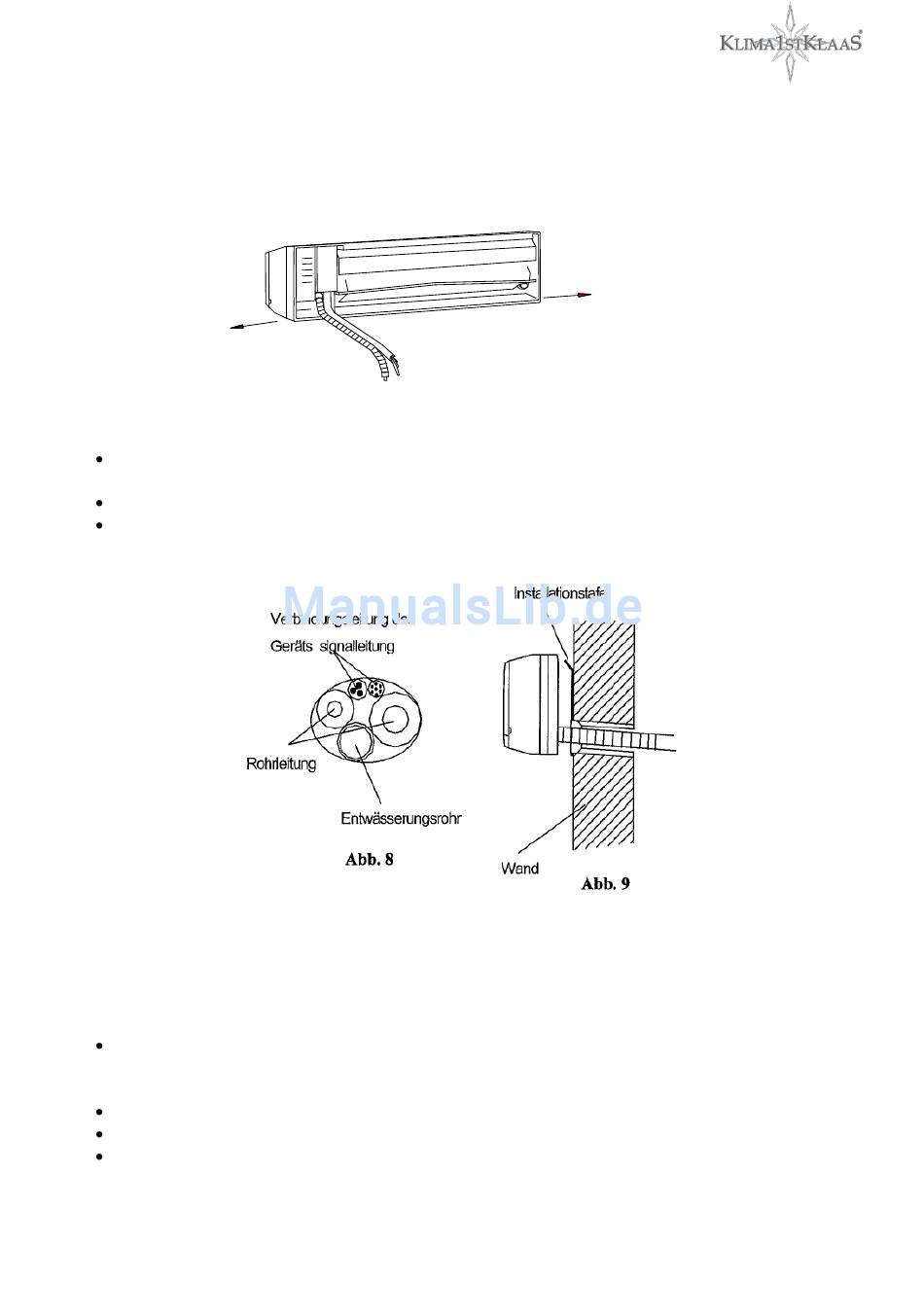

Verbinden Sie bitte die Leitungen, Verbindungsrohre und Verbindungsleitungen mit PVC-Band und
Klebeband zusammen. Der Wasserablassschlauch/Kondensat liegt unten (Abb. 8)
Setzen Sie bitte das Rohrbündel vertikal rückwärts in die Wandbohrung (Abbild 9).
Montieren Sie bitte das Innengerät auf den Haken des oberen und unteren Teils der Installationstafel.
Versichern Sie sich bitte, dass das Gerät fest angebracht ist.
Verbindung der Leitungen bei Linksanschluss
(bitte arbeiten Sie hier sehr sorgfältig und vorsichtig, da Leitungen leicht knicken können. Benutzen Sie
daher bitte einen Rohrbieger)
Entfernen
Sie
Entwässerungsstopfen von der linken Seite auf den Anschluss der rechten Seite. Achten Sie auf
Dichtigkeit.
Setzen Sie den Wasserablassschlauch auf den Anschluss der linken Seite. Achten Sie auf Dichtigkeit.
Befestigen Sie die Rohre mit den Halterklammern in dem Schlitz des Innengeräts. (Abb.11)
Ansonsten sind die Montageschritte gleich der
Anschlusses". Versichern Sie sich bitte, dass die obere Installation fest ist, ansonsten kann es zu einem
Wasserschaden kommen (Abb. 11).
Abb. 6
den
Wasserablassschlauch
Links
aus
der
rechten
Seite
Anweisungen in "Verbindung eines rechten
und
stecken
Sie
den
23
