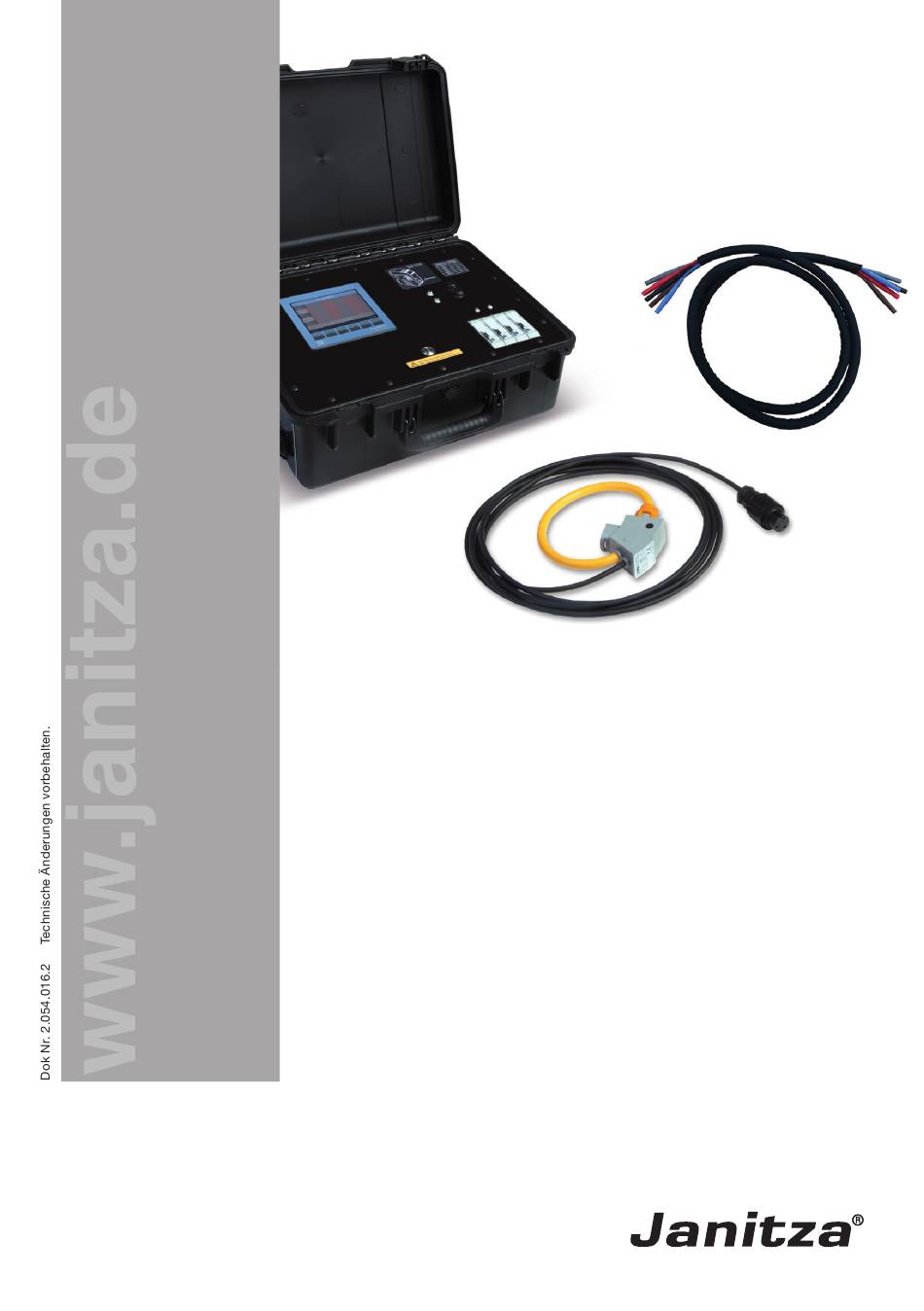

- Seite 1 Mobiles Universal-Messgerät MRG 512-PRO PQ Flex Ergänzende Beschreibung zur Betriebsanleitung UMG 512-PRO Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 Fax +49 6441 9642-30 E-mail: info@janitza.de Internet: http://www.janitza.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Zu dieser Betriebsanleitung Lieferumfang Grundgerät Anschließen des Messkoffers Auslesen von Aufzeichnungen Ansichten MRG 512-PRO PQ Flex Einstellungen der Messumformer Anschlussbeispiel Spannungsmessung Anschlussbeispiel Strommessung Prinzip-Darstellung: Aufbau MRG 512-PRO PQ Flex Technische Daten - 2 -... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie vor der Verwendung des Mess- Verwenden Sie den Messkoffer nicht in koffers und des Zubehörs die beiliegende Bedie- nasser bzw. feuchter Umgebung oder nungsanleitung sowie alle weiteren Publikationen, in der Nähe von explosiven Gasen oder die zum Arbeiten mit diesem Messkoffer hinzuge- Dämpfen. -
Seite 4: Zu Dieser Betriebsanleitung
Dieses Gerät ist ausschließlich durch Fachkräfte zu betreiben und instand zu halten. Lieferumfang Grundgerät Anzahl Bezeichnung MRG 512-PRO PQ Flex Ergänzende Beschreibung MRG 512-PRO PQ Flex Betriebsanleitung UMG 512-PRO Tragetasche Netzanschlusskabel Spannungs-Messabgriffe mit Sicherungen; schwarz (Klauengreifer) Spannungs-Messabgriff mit Sicherung; blau (Klauengreifer) Spannungs-Messleitungssatz (braun, schwarz, grau, rot, blau) Rogowski-Spule mit Anschlussleitung und Stecker (ø... -
Seite 5: Auslesen Von Aufzeichnungen

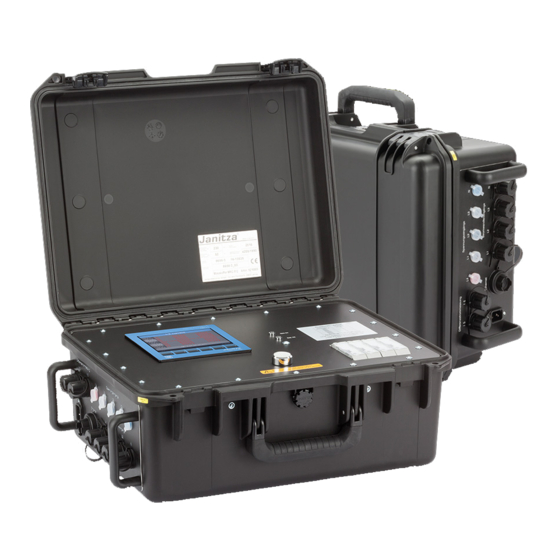

Sie den Messkoffer über den Etherne- tanschluss (10) mit einem PC. Die Auslesung er- folgt über die Software GridVis ® Ansichten MRG 512-PRO PQ Flex LED Netz OK Grün: Versorgungs- UMG 512-PRO spannung liegt an Netz Ok Netz Ok Batt. -
Seite 6: Einstellungen Der Messumformer
Einstellungen der Messumformer Setzen Sie am eingebautem Messumformer fol- gende Parameter: • Kompensieren Sie den Einfluss der Spulenlän- gen über die Potentiometer-Schaltung (1). Stel- len Sie hierzu den Parameter laut Tabelle: Einstellung Rogowski-Spule 600 mm Flex-CT-1A-600 mm DIP-Schalter • Das Wandlerverhältnis ist entsprechend der Ta- belle auch im Messgerät UMG 512-PRO anzu- passen. -
Seite 7: Anschlussbeispiel Spannungsmessung
Anschlussbeispiel Spannungsmessung Spannungs-Messabgriffe mit Sicherung Sicherungshülse mit Bajonett- verschluss zur Aufnahme einer Sicherung max. 20mm Anschlussbeispiel Strommessung Spannungsmessabgriffe Rogowski-Spule Kabel RCM-Messung Differenzstromwandler nicht im Lieferumfang enthalten - 7 -... -
Seite 8: Prinzip-Darstellung: Aufbau Mrg 512-Pro Pq Flex
Prinzip-Darstellung: Aufbau MRG 512-PRO PQ Flex Einstellungen und Parametrierung sowie Sicherheitshinweise gelten laut beigefügter Installations- und Bedienungsanleitung. Wahlweise bis zu DIFF 2 Differenzstrommessungen möglich! 0-30 MRG 512-PRO PQ Flex Switch Strommessung 1-4 Spannungsmessung 1-4 Current Input 1-4 Voltage Input 1-4... -
Seite 9: Technische Daten
Technische Daten Stromversorgung 230 V, 50 Hz, 50 VA Schnittstelle Ethernet Messeingänge siehe Bedienungsanleitung UMG 512-PRO Messungen siehe Bedienungsanleitung UMG 512-PRO USV-Pufferung bis zu 3 h Abmessungen ( L x B x H ) 500 mm x 390 mm x 230 mm Gewicht 14,2 kg - 9 -...
