- Seite 1 Mobiles Universal-Messgerät MRG 96RM-E Flex RCM Ergänzende Beschreibung zur Betriebsanleitung UMG 96RM-E Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 Fax +49 6441 9642-30 E-mail: info@janitza.de Internet: http://www.janitza.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Zu dieser Betriebsanleitung Lieferumfang Grundgerät Anschließen des Messkoffers Auslesen von Aufzeichnungen Ansichten MRG 96RM-E Flex RCM Einstellungen der Messumformer Anschlussbeispiel Spannungsmessung Anschlussbeispiel Strommessung Prinzip-Darstellung: Aufbau MRG 96RM-E Flex RCM Technische Daten - 2 -... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie vor der Verwendung des Mess- Verwenden Sie den Messkoffer nicht in koffers und des Zubehörs die beiliegende Bedie- nasser bzw. feuchter Umgebung oder nungsanleitung sowie alle weiteren Publikationen, in der Nähe von explosiven Gasen oder die zum Arbeiten mit diesem Messkoffer hinzuge- Dämpfen. -
Seite 4: Zu Dieser Betriebsanleitung
Dieses Gerät ist ausschließlich durch Fachkräfte zu betreiben und instand zu halten. Lieferumfang Grundgerät Anzahl Bezeichnung MRG 96RM-E Flex RCM Ergänzende Beschreibung MRG 96RM-E Flex RCM Betriebsanleitung UMG 96RM-E Tragetasche Steckernetzteil 24 V DC Spannungs-Messabgriffe mit Sicherungen; schwarz (Klauengreifer) Spannungs-Messabgriff mit Sicherung; blau (Klauengreifer) Spannungs-Messleitungssatz (braun, schwarz, grau, rot, blau) Rogowski-Spule mit Anschlussleitung und Stecker (ø... -
Seite 5: Auslesen Von Aufzeichnungen

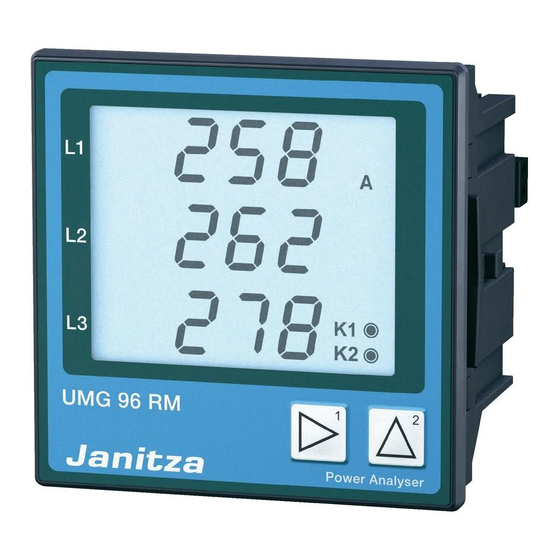

Möchten Sie die gemessenen Daten auslesen, so verbinden Sie den Messkoffer über den Ethernet- anschluss mit einem PC. Die Auslesung erfolgt über die Software GridVis ® Ansichten MRG 96RM-E Flex RCM Spannungseingänge Power Analyser UMG 96RM-E Messumformer UMG 96 RM... -
Seite 6: Einstellungen Der Messumformer
Einstellungen der Messumformer Setzen Sie am eingebautem Messumformer fol- gende Parameter: • Kompensieren Sie den Einfluss der Spulenlän- gen über die Potentiometer-Schaltung (1). Stel- len Sie hierzu den Parameter laut Tabelle: Einstellung Rogowski-Spule 300 mm Flex-CT-1A-300 mm DIP-Schalter • Das Wandlerverhältnis ist entsprechend der Tabelle auch im Messgerät UMG 96RM-E an- zupassen. -
Seite 7: Anschlussbeispiel Spannungsmessung
Anschlussbeispiel Spannungsmessung Spannungs-Messabgriffe mit Sicherung Sicherungshülse mit Bajonett- verschluss zur Aufnahme einer Sicherung max. 20mm Anschlussbeispiel Strommessung Spannungsmessabgriffe Rogowski-Spule Kabel RCM-Messung Differenzstromwandler nicht im Lieferumfang enthalten - 7 -... -
Seite 8: Prinzip-Darstellung: Aufbau Mrg 96Rm-E Flex Rcm
Prinzip-Darstellung: Aufbau MRG 96RM-E Flex RCM Einstellungen und Parametrierung sowie Sicherheitshinweise gelten laut beigefügter Installations- und Bedienungsanleitung. Wahlweise bis zu DIFF 2 Differenzstrommessungen möglich! 0-30 MRG 96RM-E Flex RCM Switch Strommessung 1-4 Spannungsmessung 1-4 Current Input 1-4 Voltage Input 1-4... -
Seite 9: Technische Daten
Technische Daten Stromversorgung 230 V, 50 Hz, 50 VA Schnittstelle Ethernet Messeingänge siehe Bedienungsanleitung UMG 96RM-E Messungen siehe Bedienungsanleitung UMG 96RM-E Abmessungen ( L x B x H ) 350 mm x 295 mm x 150 mm Gewicht 3,2 kg - 9 -...
