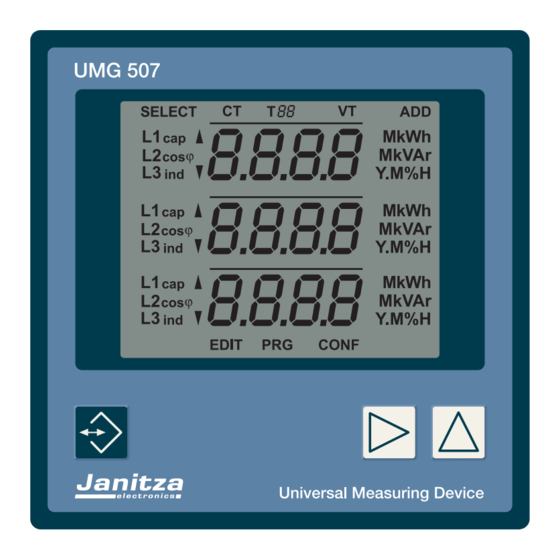

- Seite 1 Universal Measuring Device UMG507 Funktionsbeschreibung Profibus DP V0 Janitza electronics GmbH Vor dem Polstück 1 35633 Lahnau Support Tel. (06441) 9642-22 email: info@janitza.de internet: http://www.janitza.de...
- Seite 2 Modbus over TCP/IP (Modbus Gateway) oder Profibus DP V0. Diese Funktionsbeschreibung ist eine Ergänzung zum Handbuch und beschreibt schrittweise die notwendigen Einrichtungsschritte der jeweiligen Funktion. Weitere Funktionsbeschreibungen finden Sie auf der CD ROM zum UMG507. Derzeit sind folgende Funktions- beschreibungen erhältlich: - UMG507 als Datenanzeige für externe Modbus Slaves...
- Seite 3 . D as profibuszertifizierte UMG507P/EP unterstützt Profibus DP V0 bis 1,5Mbaud. Der Profibusanschluss des UMG507 ist als 9 polige Sub D Buchse ausgeführt. Zum Anschluss empfehlen wir einen 9 poligen Profibusstecker (Typ: SUBCON-PLUS-ProfiB/AX/SC Hersteller: Phoenix Art.Nr.: 27 44 38 0 oder vergleichbar).
- Seite 4 Folgende vier Profile sind in der Werkseinstellung fest voreingestellt: Profil 0 (high vor low byte) Profil 1(high vor low byte) Format : Float 4 Byte Einheit Format : Float 4 Byte Einheit Blindleistung Phase: L1 Spannung Phase: L1 Blindleistung Phase: L2 Spannung Phase: L2 Blindleistung Phase: L3 Spannung Phase: L3...
-
Seite 5: Gsd Datei
Sind mehrere Geräte über die Profibus Schnittstelle miteinander verbunden, so kann ein Master (PC,SPS) diese Geräte nur aufgrund ihrer Geräteadresse unterscheiden. Innerhalb eines Netzwerkes muss daher jedes UMG507 eine Geräteadresse haben. Profibus unterstützt die Geräteadressen im Bereich 0 bis 126. Die Geräteadresse wird direkt am Gerät wie folgt eingestellt:... - Seite 6 Protokoll Einstellung Die RS485 Schnittstelle des UMG507P/EP ist für Übertragungen von Daten über Entfernungen bis zu 1200m geeignet. Es können bis zu 31 UMG507P/EP und ein Master (PC/SPS) angeschlossen werden. Die RS485 Schnitt- stelle des UMG507P/EP unterstützt mehrere Protokolle welche direkt am Gerät gewählt werden können. Übertragungsprotokolle RS485 Display RS485 Schnittstelle 0 = Modbus RTU Slave...
- Seite 7 Gerät abgelegt. Installieren Sie dazu die Software PSWbasic/professional auf Ihrem PC. Gehen Sie nach dem Start der Software ins Menü „Konfigurations Software“, Messgeräte einrichten“. Schließen Sie das mitgelieferte RS232 Schnittstellenkabel an die RS232 Schnittstelle des UMG507 an und richten Sie das Gerät in der Software ein.
- Seite 8 Öffnen Sie das Untermenü „Profi- le für Profibus konfigurieren“ im Menü UMG507. Die ersten vier Profile sind fest voreingestellt und können nicht geändert werden. Insgesamt können 20 benutzerdefinierte Profile ange- legt werden. Wählen Sie aus der Liste das Profil Benutzerdefiniert 1 aus.
- Seite 9 Pro benutzerdefinierten Profil sind 64 Einträge möglich. Die Parameter- nummer gibt die interne Register- adresse an. (siehe Adressenliste UMG507). Übertragen Sie das Profil anschließend zum UMG507P/EP. Speichern Sie das Profil in eine Datei und übertragen Sie es anschließend zum Gerät (Konfiguration ans UMG507 senden).
- Seite 10 Bei den Intergerwerten muss zusätzlich die Skalierung ein- gestellt werden. Gehen Sie dazu ins Menü „UMG507 kon- figurieren“ und dort ins Panel „Mess-Schaltung“. Nach Ände- rung der Skalierung muss die- se ebenfalls an das UMG507P/ EP übertragen werden. Die Auflösung bzw. Skalierung ist immer so zu wählen, dass der Zahlenbereich des Ganzzahlenformates ( z.B.
- Seite 11 Die Arbeit wird beim UMG507P/EP immer in der Einheit kWh übertragen. Durch das Zahlenformat LONG ist bei einer Skalierung von *1 der Übergabewert auf maximal 2147 GWh begrenzt. Der Anzeigebereich des UMG507 geht allerdings bis 9999GWh. Der Skalierungsfaktor ist somit von der Anlagengröße abhängig. Bei kleinen bis großen Anlagen kann ein Skalierungsfaktor von 1 gewählt werden da die 2147 GWh in der Regel groß...
- Seite 12 2. Beispiel Ganzzahlenformat Automatisch vergebener E-Adressbereich für UMG507E/EP mit der Geräteadresse 1: 256 ... 307 Gewähltes Profil: 32 (Benutzerdefiniertes Profil 1) gewähltes Format: Ganzzahl Der Aufbau ist hierbei wie folgt: Operand Symbol Statusformat Statuswert Steuerwert Eingabe: PAB 256 // Profilnummer PAB 257 2#0000_0000 // Profibusmerker...
- Seite 13 Über den Profibusmerker 1 soll die interne Uhr zur vollen Stunde hin synchronisiert werden zusätzlich löscht der Profibusmerker 2 den Arbeitszähler Wirkarbeit. Richten Sie zunächst wie im Abschnitt „Anlegen neuer Profile“ ein UMG507P/EP in der PSWbasic/professional ein. Wechseln Sie anschließend ins Menü „UMG507 konfigurieren“ und dort ins Panel „Ausgangskanäle“.
- Seite 14 Die Spannung in der Phase L1,L2,L3 soll auf Unterspannung überwacht werden. Bei einer Grenzwertverletzung ist das Ergebnis auf der Profibusebene darzustellen. Richten Sie zunächst wie im Abschnitt „Anlegen neuer Profile“ ein UMG507P/EP in der PSWbasic/professional ein. Wechseln Sie anschließend ins Menü „UMG507 konfigurie- ren“ und dort ins Panel „Trigger-Ereignisse“.
- Seite 15 Beispiel 3: Analogausgang Die Steuerung des Analogausgangs erfolgt über das 3. und 4. bzw. 4. und 5 Byte im Ausgabebereich. Die Daten werden fest auf die Parameter 9000 bzw. 9002 geschrieben. Konfigurieren Sie den Analogausgang des UMG507P/EP auf die Parameter 9000 bzw 9002 und stellen Sie anschlie- ßend die Skalierung für den Skalenstart bzw.
