8.5.2
Werkzeugkopf programmieren mit der Programmiereinheit
Bei der Programmiereinheit für die Werkzeugerkennung sind enthalten:
•
Programmiereinheit
•
Verbindungskabel
•
USB-Adapter
•
USB-Stick mit folgenden Dateien:
-
Treiber Installationsdatei: .msi (32 Bit und 64 Bit)
-
Software SCSToolEditor: .exe (32 Bit und 64 Bit)
-
SCS Bedienungsanleitung zur Programmiereinheit
Mit der Programmiereinheit für die Werkzeugerkennung (siehe Kapitel 5 Zubehör, Seite 20) können Werk-
zeugkopf-Typen mit folgenden Maßen der Werkzeugkopfaufnahme programmiert werden:
•
9 mm x 12 mm
•
14 mm x 18 mm
Um einen Werkzeugkopf mit der Programmiereinheit für die Werkzeugerkennung zu programmieren:
1.
Treiber auf einem PC installieren. Dazu werden Admin-Rechte benötigt.
2.
Die Datei SCSToolEditor.exe auf den PC kopieren, mit Doppelklick öffnen und anschließend <Aus-
führen> drücken.
3.
Programmiergerät über das Verbindungskabel mit dem USB-Adapter an die USB-Schnittstelle des PCs
anschließen.
4.
Werkzeugkopf mit Microchip in die Vorrichtung der Programmiereinheit einstecken. Die Richtung, in die
die Werkzeugköpfe eingesteckt werden müssen, ist in der nachfolgenden Abbildung zu sehen.

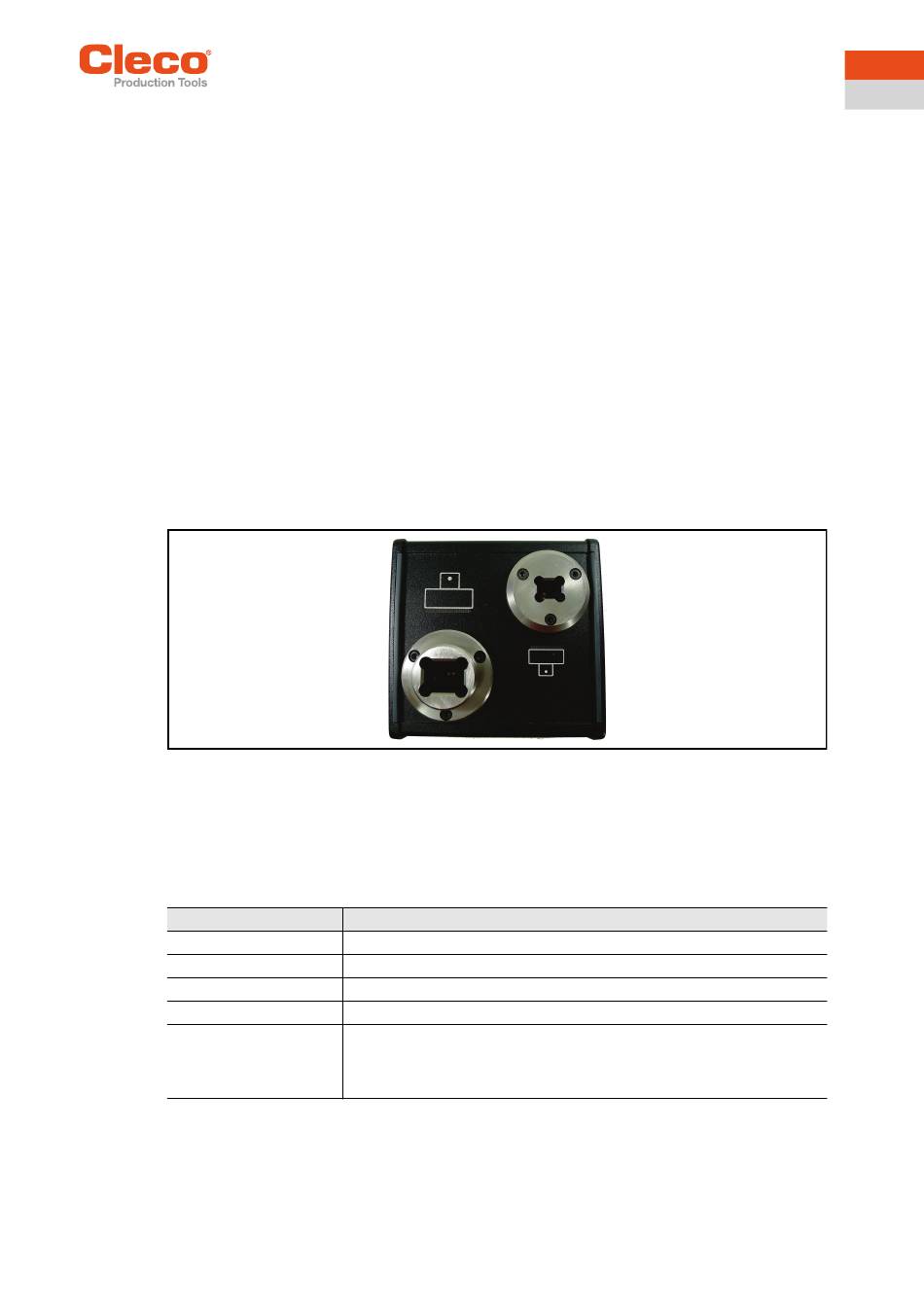

Abb. 8-6: Programmiereinheit mit Richtung der Werkzeugköpfe
5.
<Read> drücken, um Parameter des Werkzeugkopfes anzuzeigen.
→ Erscheint in der Fußzeile der Software Success, kann der Werkzeugkopf beschrieben werden.
→ Erscheint in der Fußzeile der Software Failed, wurde der Werkzeugkopf nicht erkannt. Prüfen, ob
der Werkzeugkopf in der richtigen Richtung eingesteckt ist und sicherstellen, dass die Anschlüsse
in der Programmiereinheit und der Microchip nicht beschädigt sind.
6.
Korrekturfaktoren eingeben:
Parameter
S/N
Socket ID
Elogation
Torque correction factor
Angle flexion factor
Apex Tool Group GmbH
Beschreibung
Seriennummer des Werkzeugkopfs.
Werkzeugkopfnummer zwischen 1 und 999 eingeben.
Verlängerung des Einsteckwerkzeugs in Millimetern eingeben.
Drehmomentfaktor eingeben
Korrekturfaktor für Winkelmessfehler (°/Nm), die durch Torsion oder Bie-
gung des Einsteckwerkzeugs entstehen. Wenn sowohl bei Elogation als
auch bei Angle fexion factor ein Wert eingetragen sind, wird nur der Korrek-
turfaktor von Angle fexion factor berücksichtigt.
P2383BA | 2018-12
8
Inbetriebnahme
DE
47
