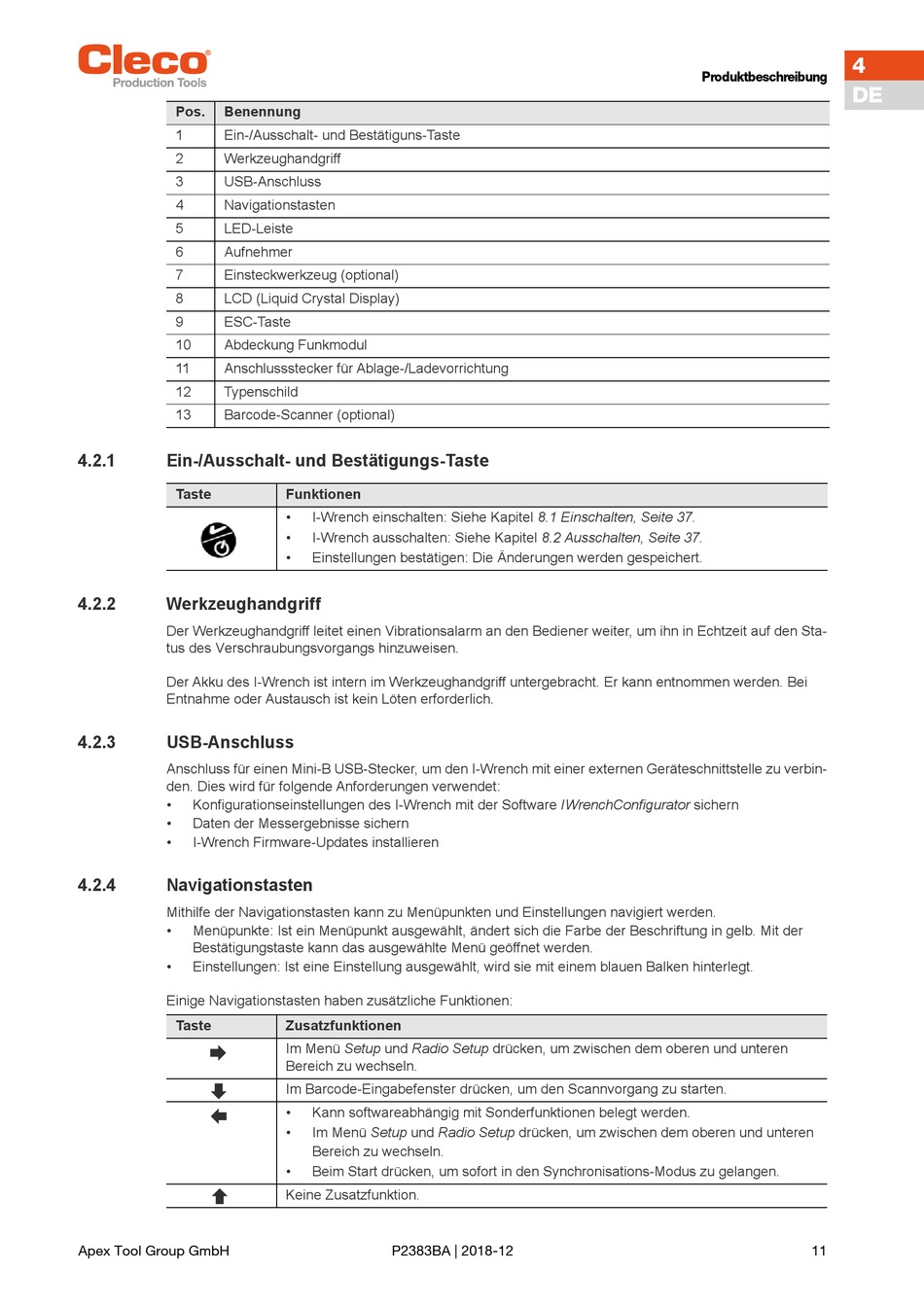

Pos.
Benennung
1
Ein-/Ausschalt- und Bestätiguns-Taste
2
Werkzeughandgriff
3
USB-Anschluss
4
Navigationstasten
5
LED-Leiste
6
Aufnehmer
7
Einsteckwerkzeug (optional)
8
LCD (Liquid Crystal Display)
9
ESC-Taste
10
Abdeckung Funkmodul
11
Anschlussstecker für Ablage-/Ladevorrichtung
12
Typenschild
13
Barcode-Scanner (optional)
4.2.1
Ein-/Ausschalt- und Bestätigungs-Taste
Taste
4.2.2
Werkzeughandgriff
Der Werkzeughandgriff leitet einen Vibrationsalarm an den Bediener weiter, um ihn in Echtzeit auf den Sta-
tus des Verschraubungsvorgangs hinzuweisen.
Der Akku des I-Wrench ist intern im Werkzeughandgriff untergebracht. Er kann entnommen werden. Bei
Entnahme oder Austausch ist kein Löten erforderlich.
4.2.3
USB-Anschluss
Anschluss für einen Mini-B USB-Stecker, um den I-Wrench mit einer externen Geräteschnittstelle zu verbin-
den. Dies wird für folgende Anforderungen verwendet:
•
Konfigurationseinstellungen des I-Wrench mit der Software IWrenchConfigurator sichern
•
Daten der Messergebnisse sichern
•
I-Wrench Firmware-Updates installieren
4.2.4
Navigationstasten
Mithilfe der Navigationstasten kann zu Menüpunkten und Einstellungen navigiert werden.
•
Menüpunkte: Ist ein Menüpunkt ausgewählt, ändert sich die Farbe der Beschriftung in gelb. Mit der
Bestätigungstaste kann das ausgewählte Menü geöffnet werden.
•
Einstellungen: Ist eine Einstellung ausgewählt, wird sie mit einem blauen Balken hinterlegt.
Einige Navigationstasten haben zusätzliche Funktionen:
Taste
Apex Tool Group GmbH
Funktionen
•
I-Wrench einschalten: Siehe Kapitel 8.1 Einschalten, Seite 37.
•
I-Wrench ausschalten: Siehe Kapitel 8.2 Ausschalten, Seite 37.
•
Einstellungen bestätigen: Die Änderungen werden gespeichert.
Zusatzfunktionen
Im Menü Setup und Radio Setup drücken, um zwischen dem oberen und unteren
Bereich zu wechseln.
Im Barcode-Eingabefenster drücken, um den Scannvorgang zu starten.
•
Kann softwareabhängig mit Sonderfunktionen belegt werden.
•
Im Menü Setup und Radio Setup drücken, um zwischen dem oberen und unteren
Bereich zu wechseln.
•
Beim Start drücken, um sofort in den Synchronisations-Modus zu gelangen.
Keine Zusatzfunktion.
P2383BA | 2018-12
4
Produktbeschreibung
DE
11
