Produktbeschreibung
DE
Produktionsmodus
Der Produktionsmodus wird angezeigt, wenn der I-Wrench einen Schraubauftrag zu bearbeiten hat. Die fol-
gende Abbildung zeigt den Ergebnisbildschirm, auf dem dieselben Information angezeigt werden wie auf
der Steuerung.

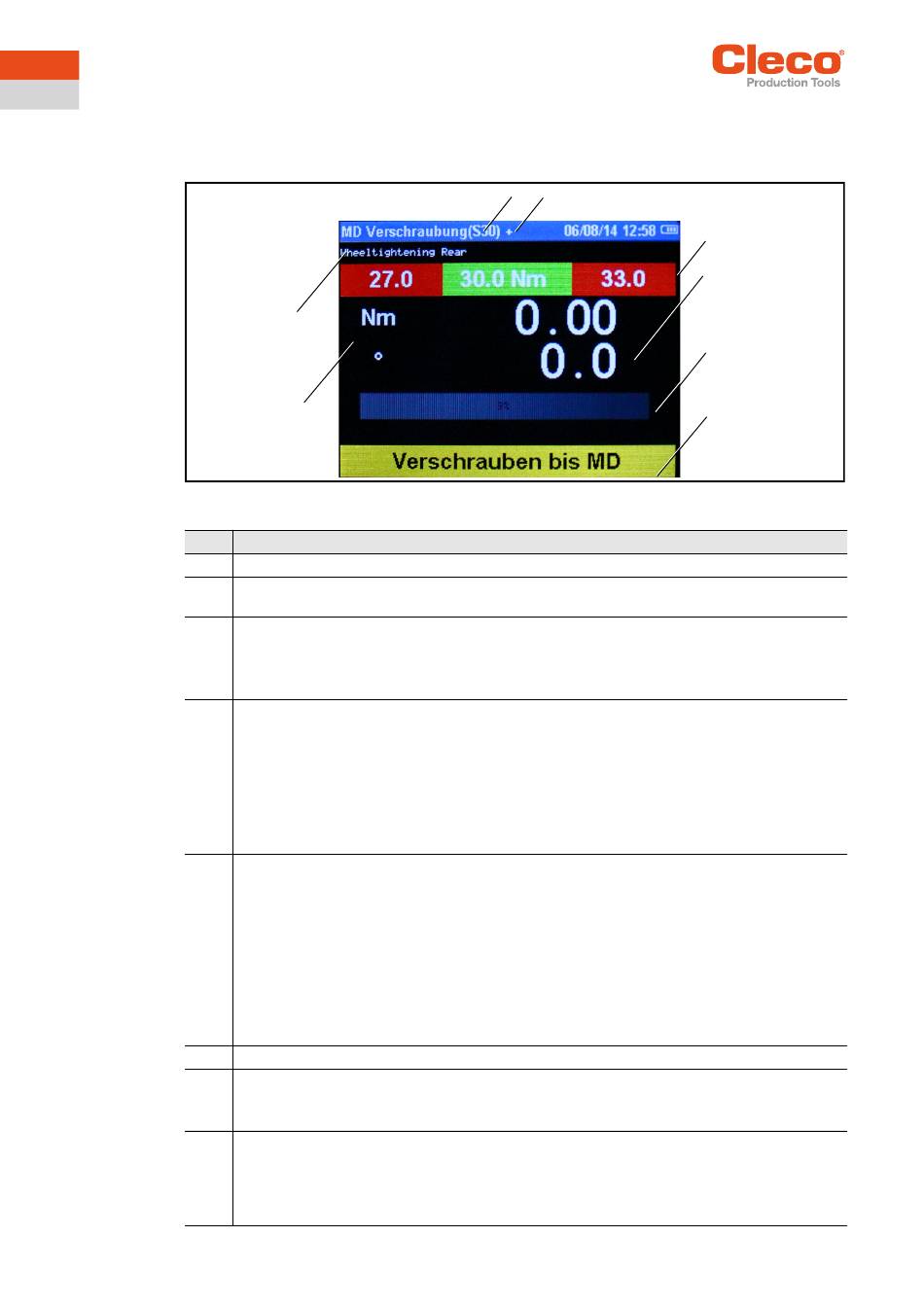

Abb. 4-4: Produktionsmodus
Pos.
1
2
3
4
5
6
7
8
14
8
7
Beschreibung
Parametriertes Diagramm (siehe Kapitel
Wird + angezeigt, hat der I-Wrench noch Ergebnisse im Zwischenspeicher. Sobald der I-Wrench
eine Verbindung zur Steuerung aufgebaut hat, werden die Ergebnisse übertragen.
Ziel und Toleranzgrenzen:
•
links: untere Toleranzgrenze, minimaler Abschaltpunkt
•
Mitte: das zu erreichende Drehmoment, Abschaltpunkt
•
rechts: obere Toleranzgrenze, maximaler Abschaltpunkt
Echtzeitwerte:
•
oben: Drehmoment, tatsächlicher Abschaltpunkt
•
unten: Winkel, tatsächlicher Abschaltwinkel
Die Farbe der Drehmoment- und Winkelwerte haben folgende Bedeutung:
•
weiß: kein Ergebnis, Schraubvorgang nicht beendet
•
grün: Wert liegt innerhalb der Minimal- und Maximalgrenzen, Ergebnis IO
•
rot: Wert liegt außerhalb der Toleranzgrenzen, Ergebnis NIO
Statusbalken: Zeigt an, wie viel Prozent des Zielwerts einer Verschraubung erreicht ist. Der Ziel-
wert bezieht sich entweder auf den Winkel oder auf das Drehmoment, abhängig davon, ob es
sich um ein winkel- oder drehmomentgesteuerte Schraubverfahren handelt.
Die Farbe der Drehmoment- und Winkelwerte haben folgende Bedeutung:
•
grau: vor dem Start des Tests
•
blau: bevor Drehmoment/Winkel den Minimalwert erreicht hat.
•
gelb: Drehmoment/Winkel hat den Minimalwert erreicht.
•
grün: Zielwert ist erreicht.
•
rot: Drehmoment/Winkel hat den Maximalwert überschritten.
Information und Anweisungen zur aktuellen Verschraubung für den Bediener.
Maßeinheiten:
•
oben: Drehmoment
•
unten: Winkelgrad
Informationen zum aktuellen Auftrag: Jobname [Jobzähler] - Programmname [Programmzähler]
Beispiel: LG1: Job A [2/4] - App1: Testprogramm [1/3]
LG1: Job A [2/4]: Ausgeführt wird das zweite Schraubprogramm von vier.
App1: Testprogramm [1/3]: Ausgeführt wird die erste Verschraubung in einer Gruppe von drei.
