Tankside Monitor NRF81

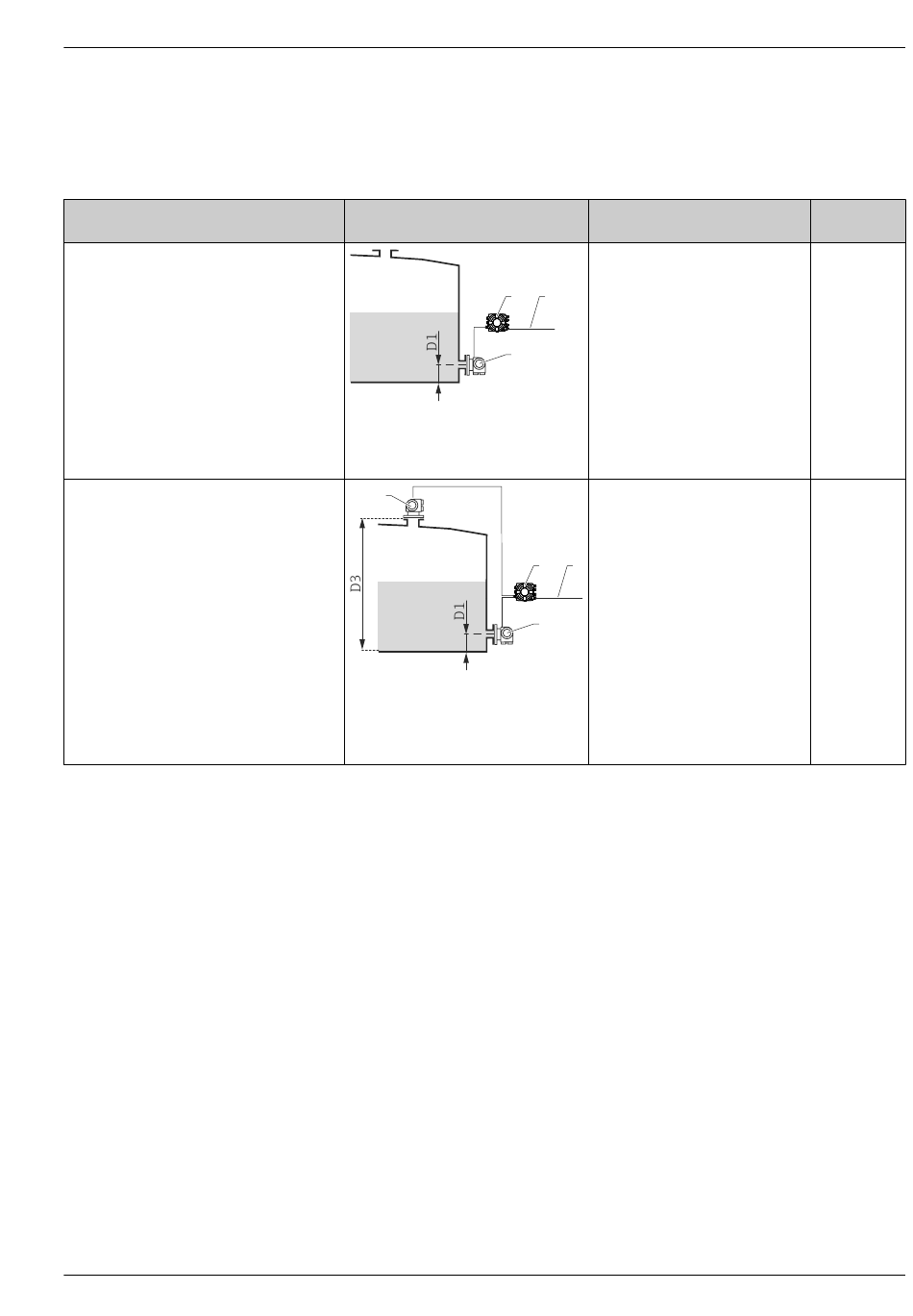

HTG-Messmodi
Messmodus
HTG P1

Dieser Modus sollte bei atmosphärischen
Tanks (d. h. nicht druckbeaufschlagten
Tanks) verwendet werden
HTG P1 + P3

Dieser Modus sollte bei nicht atmosphäri-
schen Tanks (d. h. druckbeaufschlagten
Tanks) verwendet werden
Endress+Hauser
Hydrostatische Tankstandmessung (HTG)
Die HTG nutzt eine, zwei oder drei Druckmessungen an unterschiedlichen Positionen, um den Inhalt
des Tanks und (optional) die Dichte des Mediums zu berechnen.
Montagebeispiel
1 Tankside Monitor
2 Zum Lagerhaltungssystem
3 Druckmessumformer (unten)
4
1 Tankside Monitor
2 Zum Lagerhaltungssystem
3 Druckmessumformer (unten)
4 Druckmessumformer (oben)
Messgrößen
Druck unten (an Position D1)

Die Dichte des Mediums muss
manuell eingegeben werden.
1 2
3
A0023760
• Druck unten (an Position D1)
• Druck oben (an Position D3)

Die Dichte des Mediums muss
manuell eingegeben werden.
1 2
3
A0023761
Berechnete
Variablen
Füllstand
Füllstand
