Vorgesehener Einsatzbereich
Das Betreiben der Filtersteuerung MFS-05 Δp
in explosionsfähiger Atmosphäre (Zone 0, 1
und 2) ist nicht gestattet.
Die Filtersteuerung darf ausschließlich entsprechend den
in der Vertragsdokumentation und Betriebsanleitung
festgelegten Betriebsbedingungen verwendet werden.
Eine andere oder darüber hinausgehende Benutzung gilt
als nicht bestimmungsgemäß.
Für hieraus resultierende Schäden haftet der Hersteller
nicht.
Die Filtersteuerung MFS-05 ∆p mit integriertem Differenz-
drucktransmitter dient zur bedarfsabhängigen Ansteuerung
eines Abreinigungssystems in der industriellen Entstau-
bungstechnik. Dabei werden bis zu 24 Membranventile zur
Abpulsung der Staubelemente automatisch betätigt.
Die Steuerung realisiert zahlreiche Steuer- und Überwa-
chungsfunktionen.
Die Filtersteuerung MFS-05 ∆p arbeitet als „Pausenzeitre-
gelung". Dabei ist die Pausenzeit zwischen den Ventilbetä-
tigungen variabel und wird anhand einer Kennlinie in Ab-
hängigkeit des Differenzdruckes berechnet. Alternativ kann
die Steuerung auch im Modus „Schaltschwelle" oder „zeit-
gesteuert" betrieben werden.
Ventilüberwachung:
Alle Ventile werden auf Überstrom (Kurzschluss) und Un-
terbrechung überwacht. Die Steuerung verfügt über drei
Relais für Betriebs-/Störmeldung, Reinigungsmeldung und
Überschreiten einer Alarmschwelle.
6
Hauptkomponenten
Puls
54
F1
25
26 27 28
29
30
1
2
3
4
5
6
7
8

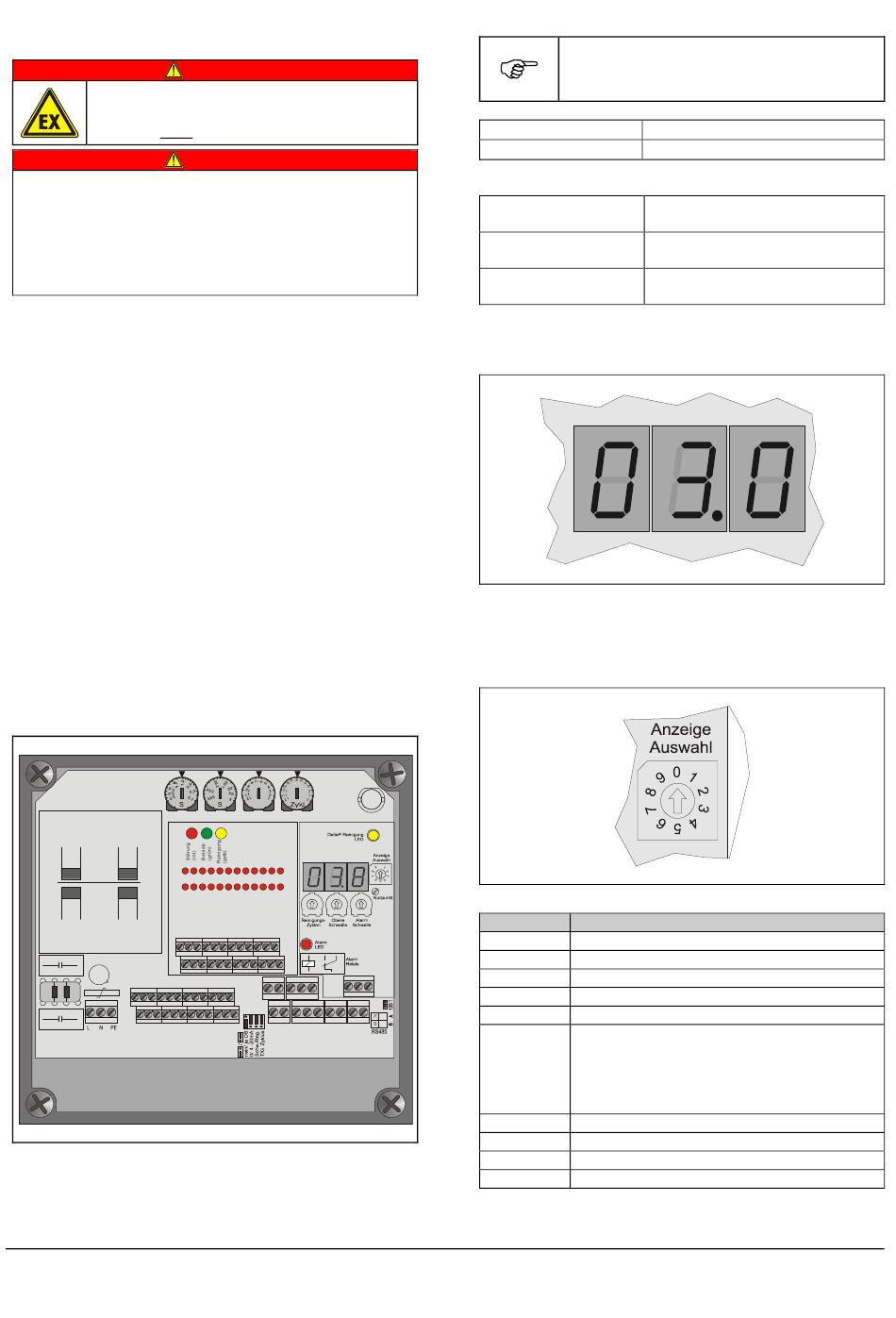

Abb. 1:
Bedien- und Anzeigeelemente
Seite 4
Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03
GEFAHR!
GEFAHR!
Pause
Ventile
Nachrein
TEST
13 14 15 16 17 18 19 20 21 22 23 24
1
2
3
4
5
6
7
8
9 10 11 12
Ventilanzeige
55 56 57
58
59
60
61
62
63
64
65
42
43 44 45
46
47
48
49
50
51
52
53
66
37
38
39
40
41
31
32
33
34
35
36
XS1
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
6.1
MFS-05 ∆p AC 230 V 76341440 (76341838)
MFS-05 ∆p DC 24 V
Zubehör:
Ventilerweiterung
13 bis 24 Ventile
Ersatzsicherungen
(5er Pack)
Messleitungsset mit
Schutzfilter
6.2
LCD Anzeige:
Abb. 2:
Dreistellige Siebensegmentanzeige für den aktuellen
Differenzdruck oder die Schaltschwelle.
Anzeigeauswahl:
S1
0
Abb. 3:
Position
0
1
2
3
67
68
4
23
5
6
7
8
9
Typenübersicht
Bestellnummern in Klammern gelten für
versandfertige Einheiten mit Verpackung.
76341457 (76341846)
79742982 (76109664)
76186597 (76186605)
78341984 (79759846)
Bedien- und Anzeigeelemente
LCD
Anzeigenauswahl
Anzeige
Aktueller Differenzdruck [mbar]
Reinigungszyklen
obere Schwelle
Alarmschwelle
nicht belegt
Aktuelles Ventil oder
fehlerhaftes Ventil mit blinkendem Strich an
erster Stelle:
unten = Unterbrechung
oben = Überstrom
Nachreinigungszyklen
Ventilanzahl
Pausenzeit
Pulszeit
