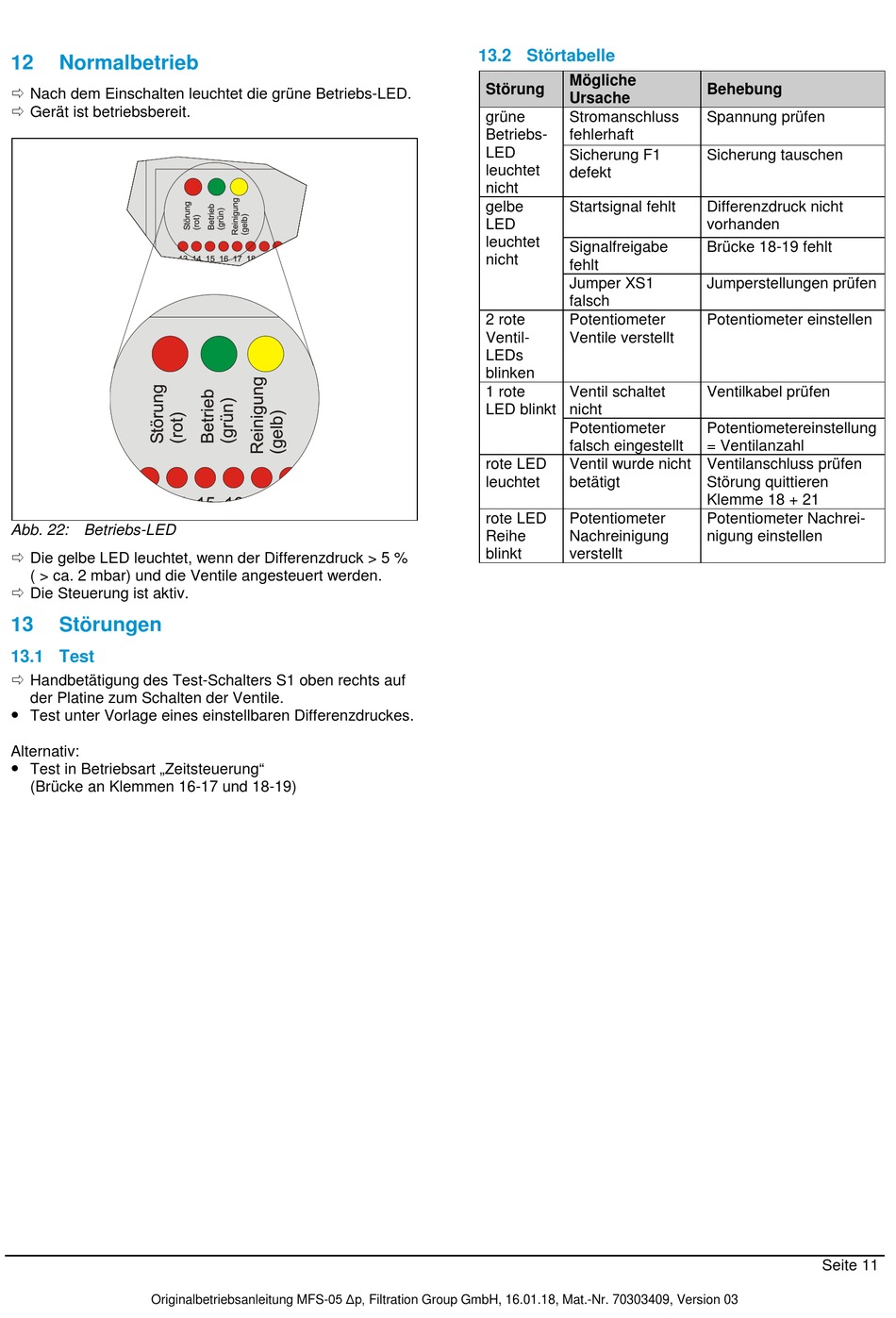

12
Normalbetrieb
Nach dem Einschalten leuchtet die grüne Betriebs-LED.
Gerät ist betriebsbereit.
Abb. 22: Betriebs-LED
Die gelbe LED leuchtet, wenn der Differenzdruck > 5 %
( > ca. 2 mbar) und die Ventile angesteuert werden.
Die Steuerung ist aktiv.
13
Störungen
13.1 Test
Handbetätigung des Test-Schalters S1 oben rechts auf
der Platine zum Schalten der Ventile.
Test unter Vorlage eines einstellbaren Differenzdruckes.
Alternativ:
Test in Betriebsart „Zeitsteuerung"
(Brücke an Klemmen 16-17 und 18-19)
Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03
13.2 Störtabelle
Mögliche
Störung
Ursache
grüne
Stromanschluss
Betriebs-
fehlerhaft
LED
Sicherung F1
leuchtet
defekt
nicht
gelbe
Startsignal fehlt
LED
leuchtet
Signalfreigabe
nicht
fehlt
Jumper XS1
falsch
2 rote
Potentiometer
Ventil-
Ventile verstellt
LEDs
blinken
1 rote
Ventil schaltet
LED blinkt
nicht
Potentiometer
falsch eingestellt
rote LED
Ventil wurde nicht
leuchtet
betätigt
rote LED
Potentiometer
Reihe
Nachreinigung
blinkt
verstellt
Behebung
Spannung prüfen
Sicherung tauschen
Differenzdruck nicht
vorhanden
Brücke 18-19 fehlt
Jumperstellungen prüfen
Potentiometer einstellen
Ventilkabel prüfen
Potentiometereinstellung
= Ventilanzahl
Ventilanschluss prüfen
Störung quittieren
Klemme 18 + 21
Potentiometer Nachrei-
nigung einstellen
Seite 11
