Originalbetriebsanleitung

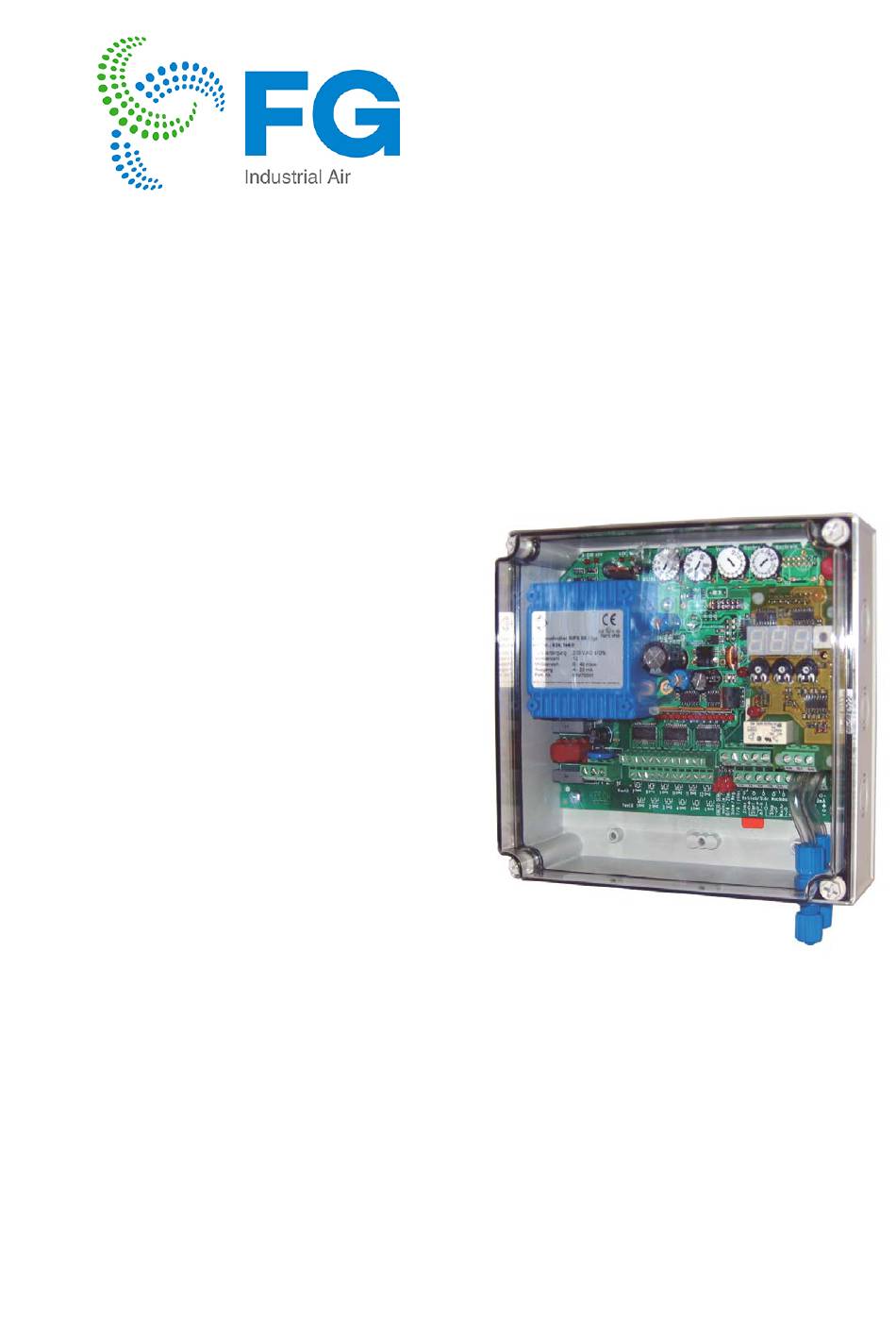

Filtersteuerung MFS-05 ∆p
Material-Nr. der Betriebsanleitung
70303409

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Filtration Group MFS-05

  • Seite 1 Originalbetriebsanleitung Filtersteuerung MFS-05 ∆p Material-Nr. der Betriebsanleitung 70303409...
  • Seite 2: Inhaltsverzeichnis

    19.2.1 Betriebsart „Schaltschwelle“ ....18 Möglicherweise gefährliche Situation! 19.2.2 Betriebsart „Zeitsteuerung“ ....18  Bei Nichtbeachtung drohen Sachschäden. 20 Einbauerklärung ............19 21 Konformitätserklärung ..........20 22 Stichwortverzeichnis ..........24 Seite 2 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 3: Verwendete Symbole

    Aktion, z.B. Aktivierung eines Ventils, erfolgen soll. Temperatur-Hysterese: Trägheit der Reaktion auf die Änderung der Temperatur. Temperaturdrift: Die Temperaturabhängigkeit der Transistoreigenschaften. Seite 3 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 4: Vorgesehener Einsatzbereich

    Aktuelles Ventil oder fehlerhaftes Ventil mit blinkendem Strich an erster Stelle: unten = Unterbrechung oben = Überstrom Nachreinigungszyklen Ventilanzahl Abb. 1: Bedien- und Anzeigeelemente Pausenzeit Pulszeit Seite 4 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 5 Startet die Abreinigung des nächsten Ventils für die Dauer der eingestellten Impulszeit. Bedienelemente auf Δp-Modul Abb. 5: Nullpunkt: Die ∆p Nullpunkteinstellung befindet sich rechts vom LC Display. Abb. 8: TEST-Taster S1 Abb. 6: Nullpunkteinstellung Seite 5 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 6: Technische Daten

    ∆p-Sensor Messbereich: 0 ... 40 mbar Max. statischer Druck: 1 bar Linearität: ± 1 % Temperatur-Hysterese: ± 0,5 % Temperaturdrift/Nullpunkt: ± 0,025 %/K Temperaturdrift/Endwert: ± 0,01 %/K Seite 6 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 7: Transport Und Lagerung

     Linie 70 s suchen und eintragen.  Schalter XS1 Jumper Schw./Reg. oben  Schnittpunkt liegt auf Kennlinie 60.  Schalter XS1 Jumper T/G Zyklus oben  Potentiometer „Pause“ auf 60 s einstellen. Seite 7 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 8: Schaltschwelle

    Gesamtzyklus. Abb. 16: Jumperstellung Zeitsteuerung Eine zeitabhängige Abreinigung wird gestartet, wenn die Kontakte 16 - 17 und 18 - 19 geschlossen sind. Abb. 14: Jumperstellung für Gesamtzyklus Seite 8 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 9: Nebenfunktionen

    Bei einer Störung leuchtet die rote Störungs-LED. Fehlerquelle suchen. Fehler beseitigen. Störungen durch Tastsignal an Klemme 18 und 21 quittieren. Störmeldung wurde zurück gesetzt. Abb. 20: Abreinigung Abb. 18: Störung Seite 9 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 10: Alarmschwelle

    Stillsetzen im Notfall  Hauptschalter AUS bei hoher Packungsdichte mehrerer eingebauter  Spannungsversorgung ist unterbrochen. Geräte).  Dichtmittel (z.B. Dichtungen) montieren, um die geforderte Schutzart zu gewährleisten. Seite 10 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 11: Normalbetrieb

     Handbetätigung des Test-Schalters S1 oben rechts auf der Platine zum Schalten der Ventile.  Test unter Vorlage eines einstellbaren Differenzdruckes. Alternativ:  Test in Betriebsart „Zeitsteuerung“ (Brücke an Klemmen 16-17 und 18-19) Seite 11 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 12: Wartung, Lnstandsetzung Und Umrüstung

     Ersatzsicherung mit den gleichen Daten wie die Originalsicherung einsetzen.  Filtersteuerung ausschalten.  Die Verwendung geflickter Sicherungen oder  Anlage gegen unbefugtes Einschalten sichern. Kurzschließen des Sicherungshalters ist unzulässig. Seite 12 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 13: Anhang: Anschlussvarianten

    Anhang: Anschlussvarianten 15.1 Regelung Pausenzeit und Schaltschwelle Seite 13 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 14: Anschlussbelegung

    Ventil 15 Ventil 16 Ventil 17 Ventil 18 Ventilerweiterungen Ventil 19 Ventil 20 Ventil 21 Ventil 22 Ventil 23 Ventil 24 Δp Alarm Störung/Betrieb Nachlauf/Austrag RS 485 Seite 14 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 15: Anhang: Serielle Schnittstelle Rs 485

    Δ p Messbe- „R“ 82 hex reich Δ p Referenz „S“ 83 hex Δ p da “T” 84 hex andere Zeichen 32000 Unbekannte Anfrage div = Integer-Division ohne Rest Seite 15 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 16: Anhang: Messleitungssatz Und Schutzfilter (Ident-Nr. 78341984)

    Bohrung 2 x Ø14 mm Bohrung ∅13,5 mm Nippel G 1/4 " 78342024 Membranfilter Ti 56 Sicherungsring beschichtete Seite unten 15x1 DIN 472 1.4310 78342032 77749500 Abb. 23: Montageskizze und Ersatzteile Seite 16 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 17: Anhang: Maßzeichnung Mfs-05 Δp

    Anhang: Maßzeichnung MFS-05 Δp Abb. 24: Anschlussplan für optionalen Druckschalter Seite 17 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 18: Anhang: Grundeinstellungen

    19.2.2 Betriebsart „Zeitsteuerung“ Einstellparameter Bemerkung Werkseinstellung Betrieb Klemmbelegung Klemmen 16-17 und 18-19 gebrückt Pausenzeit 600 geteilt durch die Ventilanzahl n Jumperstellungen Jumper Sch./Reg. Unten Jumper T/G Zyklus Oben Seite 18 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 19: Einbauerklärung

    Einbauerklärung Im Sinne der EG-Maschinenrichtlinie. Seite 19 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 20: Konformitätserklärung

    Konformitätserklärung Seite 20 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 21 Seite 21 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 22 Seite 22 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 23 Seite 23 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
  • Seite 24: Stichwortverzeichnis

    Jumper ............5, 7, 8, 11, 19 Umweltschutz ..............3 Kennlinienauswahl ............. 7 Ventilanzahl ............4, 5, 11, 19 Leckage ................2 Warnhinweise ..............2 Zyklisches Schalten der Ventilausgänge ......3 Seite 24 Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03...
