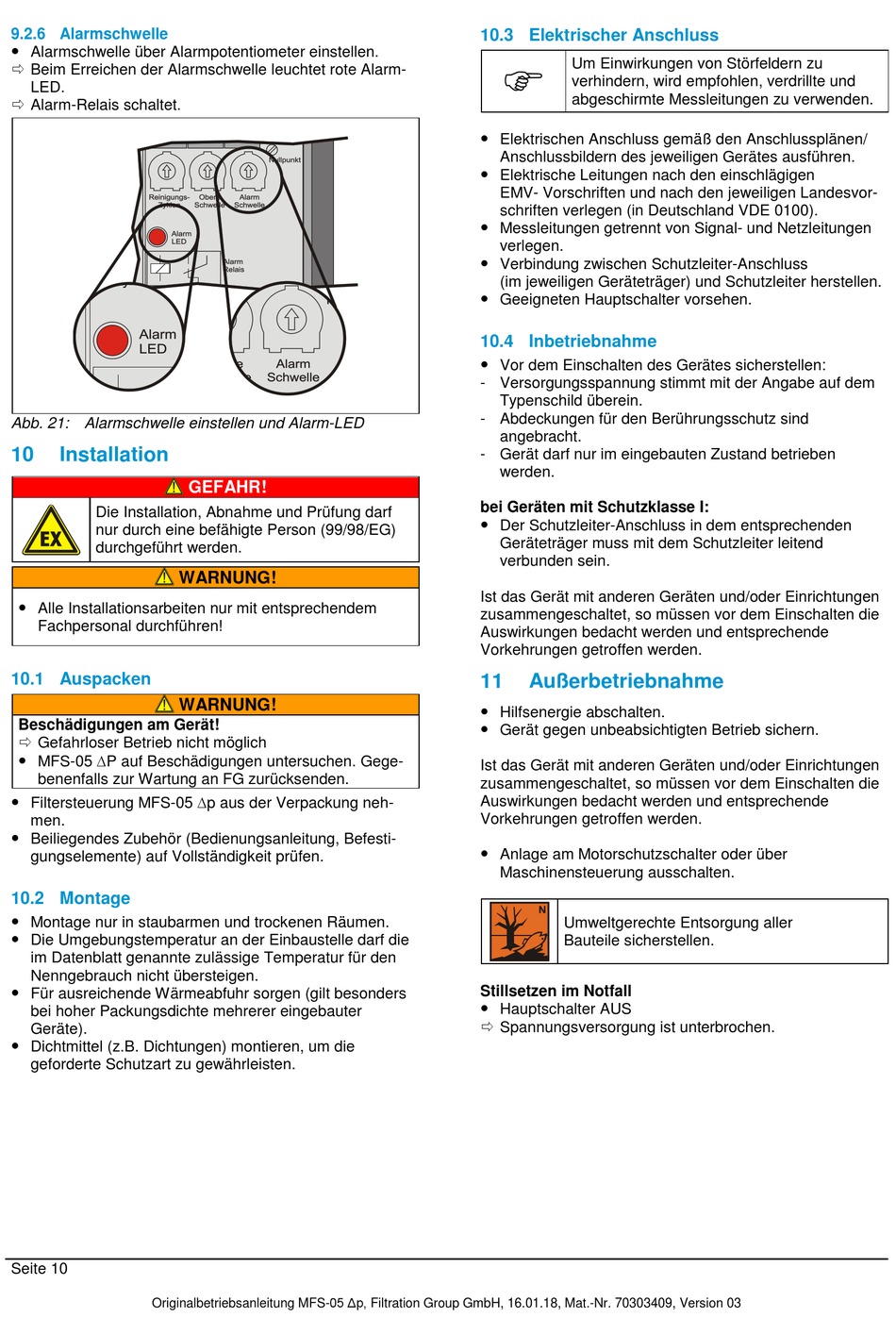

9.2.6 Alarmschwelle

 Alarmschwelle über Alarmpotentiometer einstellen.
 Beim Erreichen der Alarmschwelle leuchtet rote Alarm-
LED.
 Alarm-Relais schaltet.
Abb. 21: Alarmschwelle einstellen und Alarm-LED
10

Installation

Die Installation, Abnahme und Prüfung darf
nur durch eine befähigte Person (99/98/EG)
durchgeführt werden.
WARNUNG!
 Alle Installationsarbeiten nur mit entsprechendem
Fachpersonal durchführen!

10.1 Auspacken

WARNUNG!
Beschädigungen am Gerät!
 Gefahrloser Betrieb nicht möglich
 MFS-05 ∆P auf Beschädigungen untersuchen. Gege-
benenfalls zur Wartung an FG zurücksenden.
 Filtersteuerung MFS-05 ∆p aus der Verpackung neh-
men.
 Beiliegendes Zubehör (Bedienungsanleitung, Befesti-
gungselemente) auf Vollständigkeit prüfen.

10.2 Montage

 Montage nur in staubarmen und trockenen Räumen.
 Die Umgebungstemperatur an der Einbaustelle darf die
im Datenblatt genannte zulässige Temperatur für den
Nenngebrauch nicht übersteigen.
 Für ausreichende Wärmeabfuhr sorgen (gilt besonders
bei hoher Packungsdichte mehrerer eingebauter
Geräte).
 Dichtmittel (z.B. Dichtungen) montieren, um die
geforderte Schutzart zu gewährleisten.
Seite 10
Originalbetriebsanleitung MFS-05 Δp, Filtration Group GmbH, 16.01.18, Mat.-Nr. 70303409, Version 03
GEFAHR!

10.3 Elektrischer Anschluss

Um Einwirkungen von Störfeldern zu
verhindern, wird empfohlen, verdrillte und
abgeschirmte Messleitungen zu verwenden.
 Elektrischen Anschluss gemäß den Anschlussplänen/
Anschlussbildern des jeweiligen Gerätes ausführen.
 Elektrische Leitungen nach den einschlägigen
EMV- Vorschriften und nach den jeweiligen Landesvor-
schriften verlegen (in Deutschland VDE 0100).
 Messleitungen getrennt von Signal- und Netzleitungen
verlegen.
 Verbindung zwischen Schutzleiter-Anschluss
(im jeweiligen Geräteträger) und Schutzleiter herstellen.
 Geeigneten Hauptschalter vorsehen.

10.4 Inbetriebnahme

 Vor dem Einschalten des Gerätes sicherstellen:
- Versorgungsspannung stimmt mit der Angabe auf dem
Typenschild überein.
- Abdeckungen für den Berührungsschutz sind
angebracht.
- Gerät darf nur im eingebauten Zustand betrieben
werden.
bei Geräten mit Schutzklasse I:
 Der Schutzleiter-Anschluss in dem entsprechenden
Geräteträger muss mit dem Schutzleiter leitend
verbunden sein.
Ist das Gerät mit anderen Geräten und/oder Einrichtungen
zusammengeschaltet, so müssen vor dem Einschalten die
Auswirkungen bedacht werden und entsprechende
Vorkehrungen getroffen werden.
11 Außerbetriebnahme
 Hilfsenergie abschalten.
 Gerät gegen unbeabsichtigten Betrieb sichern.
Ist das Gerät mit anderen Geräten und/oder Einrichtungen
zusammengeschaltet, so müssen vor dem Einschalten die
Auswirkungen bedacht werden und entsprechende
Vorkehrungen getroffen werden.
 Anlage am Motorschutzschalter oder über
Maschinensteuerung ausschalten.
Umweltgerechte Entsorgung aller
Bauteile sicherstellen.
Stillsetzen im Notfall
 Hauptschalter AUS
 Spannungsversorgung ist unterbrochen.
