Zip HydroTap® G5 BC20
4. Montage
FR
A
B
C
30°
180°
F
I
K
II

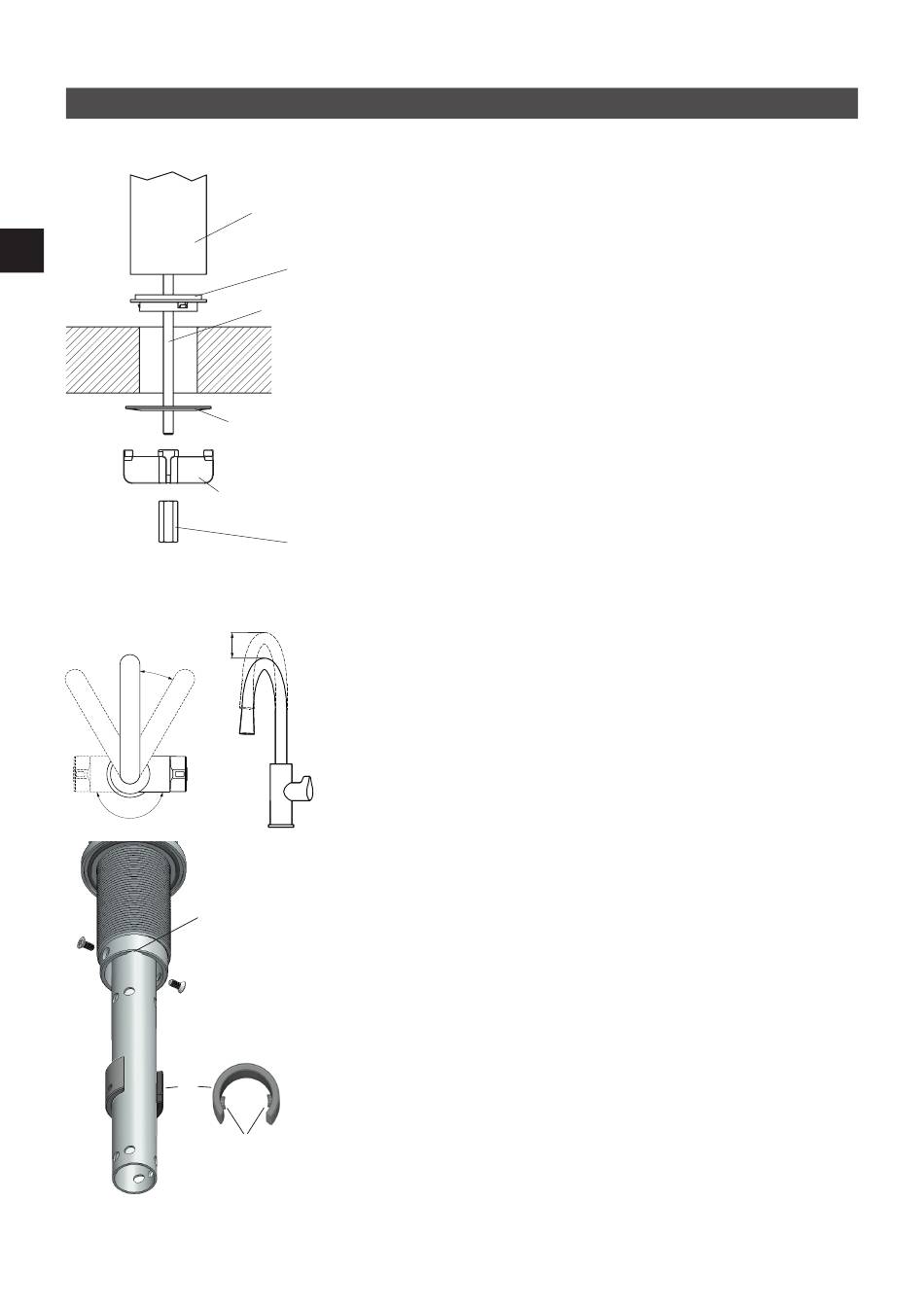

Installation Classic, Classic Plus, Touch Free
Indications : La robinetterie ne doit pas être installée plus haut que 900 mm
au-dessus du fond du dispositif sous évier, pour éviter une pression trop faible.
Robinetterie
Indications : La robinetterie ne doit en aucun cas être tournée une fois qu'elle a
été montée de manière fixe !
1. Déterminer la position de la robinetterie de telle sorte que l'eau qui s'écoule soit
Socle
recueillie dans un évier ou un autre bassin avec un écoulement et puisse s'écouler.
2. Découper un trou d'un diamètre de 35 mm dans le plan de travail / évier, à
Tige filetée
l'emplacement où la robinetterie doit être montée.
3. Insérer le socle noir d'en bas sur la robinetterie et s'assurer qu'il reste là. Pour une
installation étanche, appliquer un peu de mastic en silicone à la face inférieure du
socle.
4. Faire passer les tuyaux d'en haut à travers le trou de 35 mm dans le plan de
Rondelle en acier
travail / évier, et placer la robinetterie à l'emplacement prévu.
inoxydable
5. Pousser la rondelle en acier inoxydable d'en bas sur les tuyaux et ensuite le
crampon de serrage sur la tige filetée de la robinetterie. Fixer le crampon de
serrage avec l'écrou de fixation. Avant de serrer l'écrou, s'assurer que la tête de la
Crampon de serrage
robinetterie pointe dans la direction souhaitée.
Écrou
Installation Arc
50
Indications : La robinetterie ne doit pas être installée plus haut que 900 mm
au-dessus du fond du dispositif sous évier, pour éviter une pression trop faible.
Indications : La robinetterie ne doit en aucun cas être tournée une fois qu'elle a
été montée de manière fixe !
Le modèle Arc peut être fixé sur 3 positions pour les droitiers et les gauchers et la hau-
teur de sortie peut être réglée sur deux niveaux (voir à gauche).
1. Déterminer la position de la robinetterie de telle sorte que l'eau qui s'écoule soit
recueillie dans un évier ou un autre bassin avec un écoulement et puisse s'écouler.
2. Découper un trou d'un diamètre de 35 mm dans le plan de travail / évier, à
l'emplacement où la robinetterie doit être montée.
3. Fixez la hauteur et l'alignement de la sortie. Desserrez les deux vis de fixation « F »
et la bride de fixation « K » à l'extrémité inférieure du raccord.
4. Déplacer le tube interne dans le tube externe de manière à ce que la sortie indique
Encoche pour câble
la position souhaitée. Les ouvertures pour les vis de fixation « F » doivent se trouver
USB
sur l'une des ouvertures du niveau « I » (sortie basse) ou « II » (sortie haute).
5. Faites glisser le clip de fixation « K » avec les mousquetons dans les ouvertures
souhaitées à l'intérieur du tube.
F
Indications : Assurez-vous que les deux mousquetons s'engagent dans les trous
exactement opposés et que l'ouverture de la pince se trouve sous le renfonce-
ment du câble USB.
6. Fixez la sortie avec les vis de fixation « F » dans la position souhaitée.
7. Insérez la base chromée avec le joint torique d'en bas sur la robinetterie et assurez
qu'il ne bouge pas.
8. Faire passer les tuyaux d'en haut à travers le trou de 35 mm dans le plan de
Mousqueton
travail / évier, et placer la robinetterie à l'emplacement prévu.
9. Faites glisser d'abord le joint caoutchouc, ensuite la rondelle de blocage et l'écrou
de fixation d'en bas sur les tuyaux/câbles et enfin sur la tige filetée du robinet.
36
