Einführung

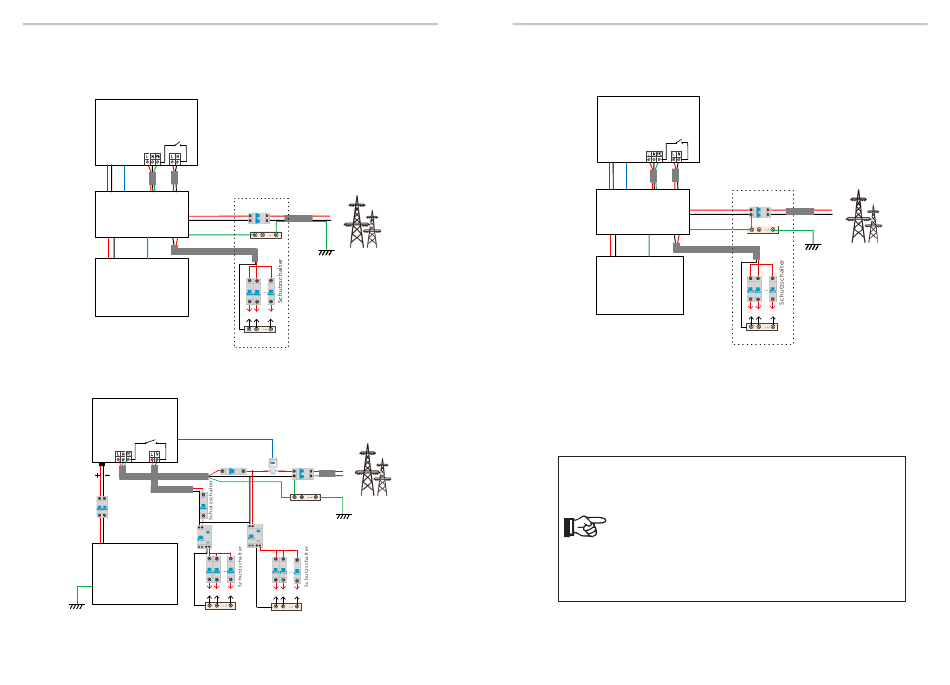

Abbildung B: Neutralleiter und PE-Leiter sind voneinander getrennt
und die gemeinsame Last ist an den EPS-Anschluss angeschlossen
(gilt für die meisten Länder)
X1-Fit G4
BAT CT
Netz EPS
X1-Matebox
Batterie
Abbildung C: Neutralleiter und PE-Leiter sind miteinander kombiniert
und die gemeinsame Last ist an den EPS-Anschluss angeschlossen (gilt
für Australien)
X1-Fit G4
CT
BAT EPS
Netz
Schutzschalter
Batterie
EPS-Verbraucher
N-BAR für EPS-Verbraucher
12
Haupt-
Schutzschalter
L
N
PE
E-BAR
Netz
Verteilerkasten
Verbraucher
N-BAR für
Verbraucher
Haupt-Schutzschalter/RCD
Schutzschalter
CT
L
N
Netz
E-BAR
RCD RCD
Verbraucher
N-BAR für Verbraucher
Abbildung D: Neutralleiter und PE-Leiter sind miteinander kombiniert und alle
Lasten sind an den EPS-Anschluss angeschlossen (gilt für Australien)
X1-Fit G4
BAT CT
EPS
Netz
X1-Matebox
Batterie
Die X1-Matebox ist eine praktische Verkabelung und ein
praktisches Zubehör, mit dem EPS-Volllast realisiert werden kann.
Für weitere Informationen siehe bitte X1-Matebox. Wenn Sie die
X1-Matebox kaufen möchten, wenden Sie sich bitte an uns.
Im Volllastschema Diagramm B und Diagramm D
setzen Sie unter Einstellungen „X1-Matebox" auf
„Aktivieren"
Australische Kunden müssen die N-Leitungen des
Netzes und des EPS in der X1-Matebox kurzschließen.
Wenn Ihre örtliche Installation nicht der obigen
Anleitung entspricht, insbesondere was den Nullleiter,
den Erdungsleiter und den FI-Schutzschalter angeht,
wenden Sie sich bitte vor der Inbetriebnahme an unser
Unternehmen.
Einführung
Haupt-
Schutzschalter
L
N
E-BAR
Netz
Verteilerkasten
Verbraucher
N-BAR für
Verbraucher
