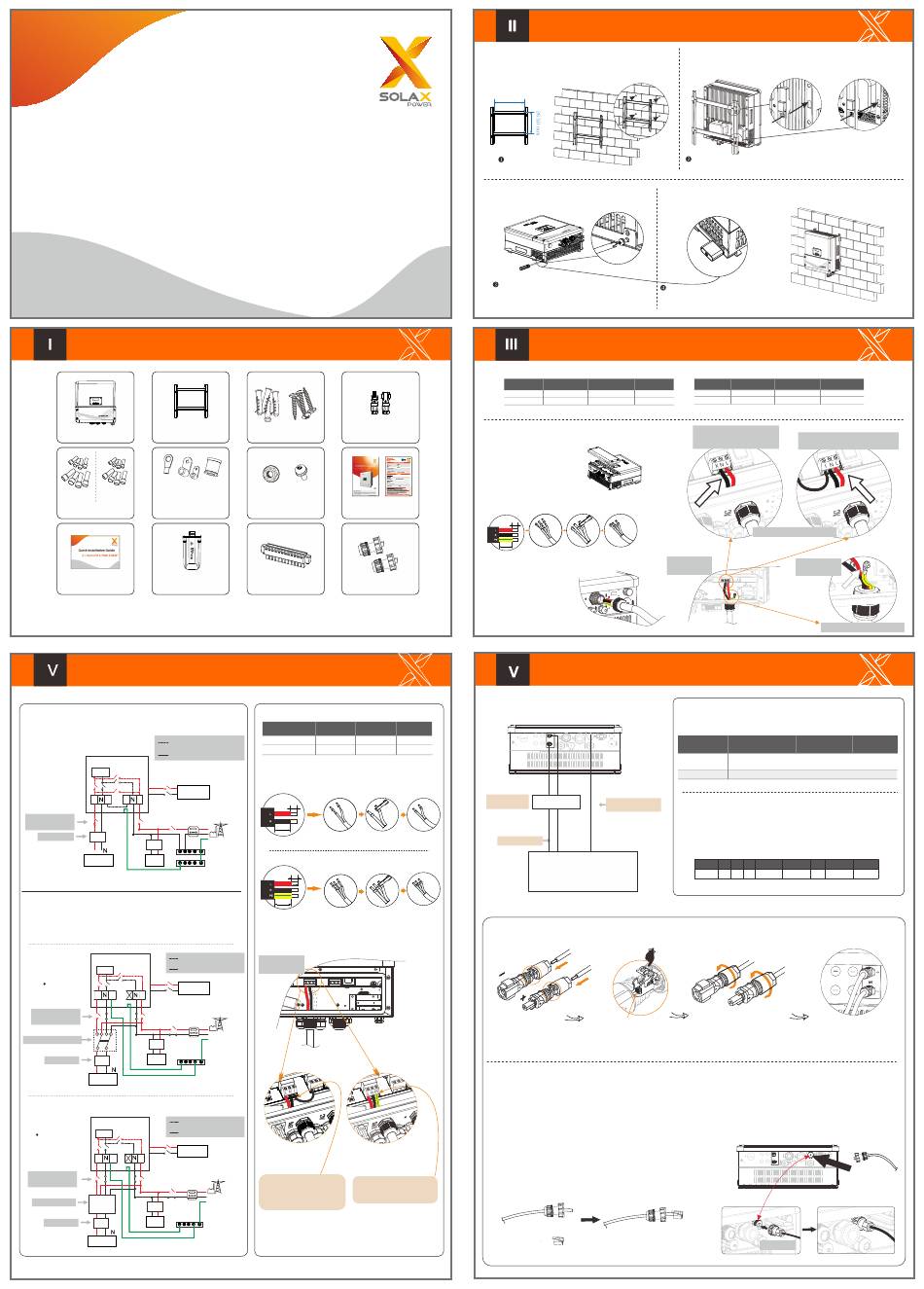

SolaX Power X1-Retro Fit serie Kurzmontageanleitung

Kurz-Montageanleitung

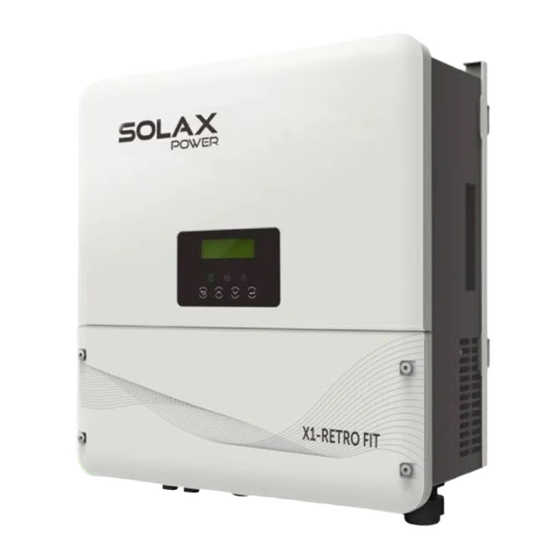

X1-Retro Fit 3,7 kW ~ 5,0 kW
Packunginhalt
Wechselrichter x 1 Halterung x 1
Version I Version E
Ringklemme (extern) x 1
und C
Ringklemme (intern) x 2
AC-Anschlussklemme* x 8 Dichtung x 1
Kurz-
Montageanleitung x 1 WiFi-Modul (optional) x 1
AC-Anschlussklemme* x 8: 4* AC-Anschlussklemmen 6 AWG und 4* AC-Anschlussklemmen 10 AWG für Version I
4* AC-Anschlussklemmen 10 AWG und 4* AC-Anschlussklemmen 8 AWG für Version E und Version C
EPS-Anschluss (für Version I und E)
I
Schaltplan
Version I :
Die EPS-Funktion kann nur automatisch ausgelöst werden.
Erfordert keine Umschalteinrichtung
vom Hersteller verdrahtet
für Installation erforderlich
Version I
RCMB
+
Batterie
-
L I I L
EPS AC
EPS-Schutzschalter:
≥32 A
RCD: Typ A RCD
RCD
L
EPS-Last
Load
Version E:

Die EPS-Funktion kann manuell oder automatisch ausgelöst
werden.
Erfordert eine Umschalteinrichtung
Version E vom Hersteller verdrahtet
für Installation erforderlich
RCMB
+
Manuell
Batterie
-
L PE L
EPS AC
EPS-Schutzschalter:
≥32 A
Umschalteinrichtung (DPDT)
RCD
Load
RCD: Typ A RCD
L
EPS-Last
Version E
vom Hersteller verdrahtet
für Installation erforderlich
RCMB
Automatisch
+
Batterie
-
L L
PE
EPS AC
EPS-Schutzschalter:
≥32 A
Schaltausrüstung
Schütz
RCD
Load
RCD: Typ A RCD
L
EPS-Last
Wenden Sie sich für den erforderlichen Kauf eines kompatiblen Schütz an unseren Vertrieb.
Dübel x 4 Batteriestecker
Dübelschrauben x 4 (plus (+) x 1, minus (-) x 1)
Erdungsmutter x 1
Feststellschraube Benutzerhandbuch x 1
(für die Montage) x 1 Garantiekarte x 1
Plusklemme mit
Kabelverbinder x 2
12 Stiften x 1
Vorgehensweise für den EPS-Anschluss:
X1-Fit-3.7E X1-Fit-4.6E
Modell X1-Fit-3.7I X1-Fit-4.6I
X1-Fit-3.7C X1-Fit-4.6C
≥5mm² ≥5mm²
EPS-Kabel
EPS-Schutzschalter 25 A 32 A
1. Kabel herstellen
12 mm
L
60 mm
N
Version I
PE
N-BAR
E-BAR
12mm
60mm
Version E
2. EPS-Kabel durch Schraubkappe
in EPS-Anschlussstelle einführen.
Drehmoment:
1,2 ± 0,1 Nm
L
N
PE
E-BAR
Version I Version E
Hinweis: Die Verdrahtung
Hinweis: Schutzleiter (PE) mit
des schwarzen Kabels
L
(Anschlussstelle I)
N
erfolgt im Werk.
PE
E-BAR
-
Position der vier Löcher markieren.
-
Die Löcher mit einem Bohrer φ10 bohren. Tiefe: mind. 60 mm.
-
Dübel fest einsetzen. Dübelschrauben einschrauben.
375,0
mm
- Feststellschraube unten links am
Wechselrichter festschrauben.
Drehmoment: 1,5 ± 0,2 Nm
Empfohlener Kabeldurchmesser:
Modell
Kabel
LS-Schalter
Vorgehensweise für den Anschluss:
1. Unteren Teil der oberen
Abdeckung abnehmen.
2. AC-Kabel herstellen.
12mm
60mm
3. AC-Kabel durch die
Schraubkappe in die
AC-Anschlussstelle
einführen.
Batterieanschlussplan
X1-Fit-5.0E
X1-Fit-5.0I
X1-Fit-5.0C
ON +
≥5mm² OFF
BAT
-
32 A
Schutzschalt- Nicht polarisierter
DC-Schutzschalter
erstrom>32A
Stromanschluss
-
Lithium-Hochvoltbatterie
Vorgehensweise für den Anschluss des Stromkabels:
Vorgehensweise für den Kommunikationsanschluss:
Schritt 1. Ein Kommunikationskabel (ohne Mantel) vorbereiten und
durch den Kabelverbinder führen, der sich in der Packung mit dem
Zubehör befindet.
Schritt 2. Kommunikationskabel mit einem RJ45-Stecker
im Kabelverbinder vercrimpen.
PE-Anschlussstelle
Schritt 1
verbinden. Kabelverbinder
Kommunikationskabel
RJ45-Steckverbinder
Montage
-
Wechselrichter an der Halterung anbringen.
- Bei Bedarf kann der Kunde
unten links amWechselrichter eine
Diebstahlsicherung anbringen.
AC-Anschluss
X1-Fit-3.7-E X1-Fit-4.6-E X1-Fit-5.0-E
Model
X1-Fit-3.7-C X1-Fit-4.6-C X1-Fit-5.0-C
4-5 mm² 5-6 mm² 5-6 mm² Kabel
LS-Schalter
20 A 32 A 32 A
Version E und C
Kabelanschluss durch Endbenutzer
an Anschlussstelle X nicht
erforderlich. (Version E/C)
Version E/C
Drehmoment:
1,2 ± 0,1 Nm
Batterieanschluss
Batterie-Schutzschalter
Vor dem Anschließen an die Batterie einen nicht polarisierten
DC-Schutzschalter installieren.
Modell
Spannung
Strom [A]
Kommunikationsanschluss
PIN-Belegung BMS
Kommunikationsschnittstelle zwischen Wechselrichter und Batterie: Rs485 oder CAN
mit RJ45-Steckverbinder. Die Kommunikation mit der Batterie ist nur möglich, wenn
das Batterie-BMS mit dem Wechselrichter kompatibel ist.
+
CAN/ RS485
PIN 1
Belegung X
Die Feder nach unten drücken, bis sie hörbar einrastet.
Drahtlitzen
Die Drahtlitzen müssen in der Kammer zu sehen sein.
Schritt 3. Kabelverbinder an der BMS-Anschlussstelle im
Innern des Wechselrichters anschließen und festschrauben.
Anschließend das andere Ende des Kommunikationskabels
mit der RS485- oder Can-Anschlussstelle der Batterie verbinden.
(RS485: für Pylontech-Batterie; CAN-Anschluss: für Solax Tripple
Power-Batterie; Weitere Informationen finden Sie im
Batteriehandbuch)
Schritt 3
Schritt 2
-
Ansicht des montierten
Wechselrichters.
X1-Fit-3.7-I X1-Fit-4.6-I X1-Fit-5.0-I
8-10 mm² 10-13 mm² 10-13 mm²
50 A 63 A 63 A
Version I
Die Verdrahtung der Anschlussstelle I
erfolgt im Werk. (Version I)
Version I
Anschluss L-Leiter und N-Leiter
Drehmoment:
1,2 ± 0,1 Nm
Anschluss Schutzleiter (PE)
X1-Fit-3.7E X1-Fit-5.0E
X1-Fit-4.6E
X1-Fit-3.7I X1-Fit-4.6I X1-Fit-5.0I
X1-Fit-3.7C X1-Fit-4.6C X1-Fit-5.0C
Die Nennspannung des DC-Schutzschalters muss größer sein als
die maximale Batteriespannung.
32 A
2 3 4 5 6 7 8
Erde Erde BMS_CANH BMS_CANL X BMS_485A BMS_485B
ON +
C
OFF
BAT
-
B
BMS-Anschluss
