Montage/Demontage
Montage der Bremssättel
Montage der Bremssättel
Montage der Bremsbeläge

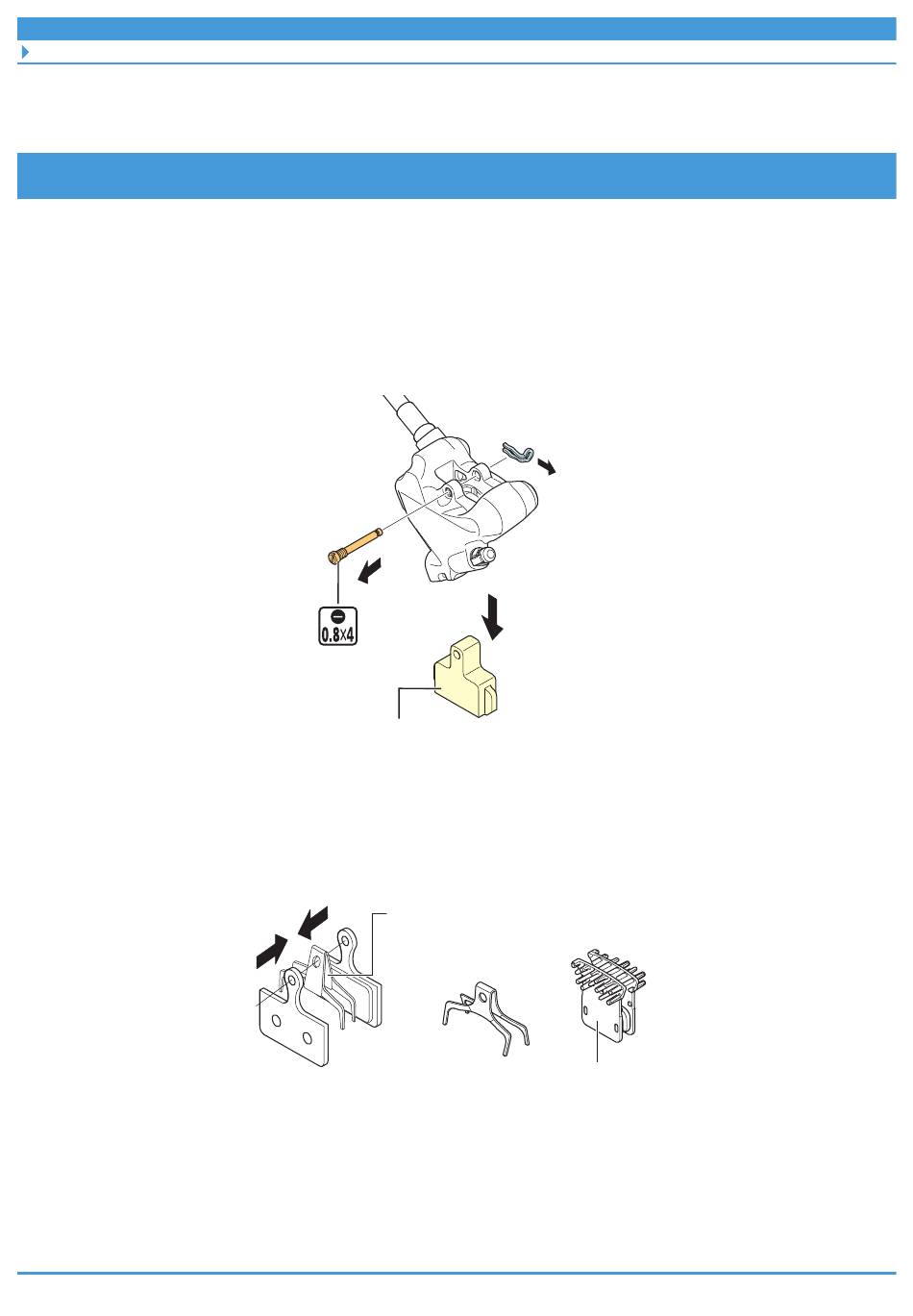

1.
Entfernen Sie den Entlüftungsabstandshalter (gelb).
(1) Entfernen Sie die Halteklammer.
(2) Entfernen Sie die Bremsbelagachse.
(3) Entfernen Sie den Entlüftungsabstandshalter (gelb).
2.
Setzen Sie die Andruckfeder in die Bremsbeläge ein.
Orientieren Sie sich beim Einsetzen der Beläge an der Abbildung, da sich auf den
gerippten Belägen vorne und hinten Lamellen befinden.
3.
Montieren Sie die Bremsbeläge.
(1) Setzen Sie die Bremsbeläge in den Bremssattel ein.
(2) Setzen Sie die Bremsbelagachse ein.
(2)
Entlüftungsabstand (gelb)
Andruckfeder für Bremsbelag
18
(1)
(3)
Gerippter Belag
