Proline Prosonic Flow I 400

Montageort

Einbaulage

Endress+Hauser

Montage

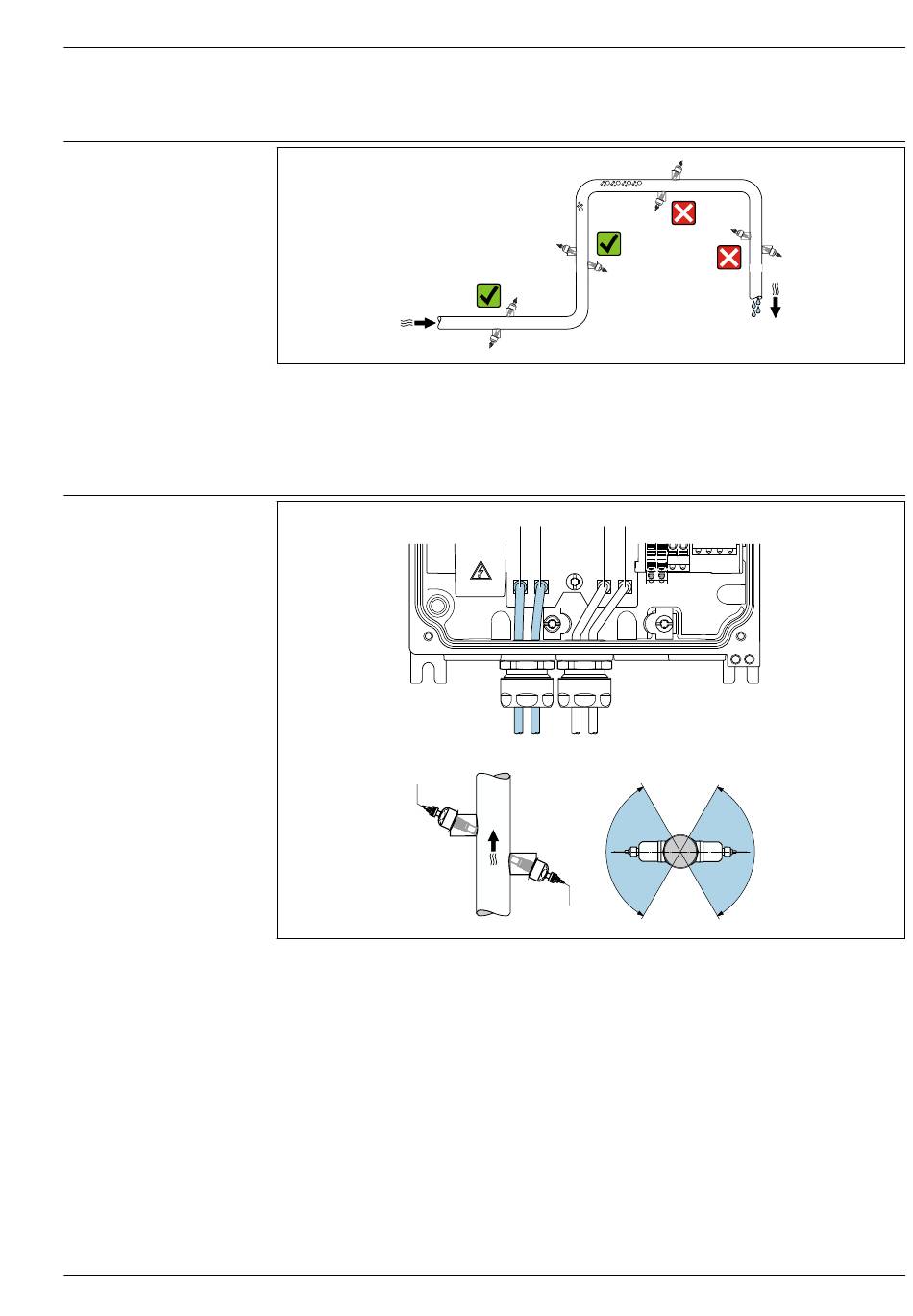

Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein-
bauorte in der Rohrleitung vermeiden:
• Einbau am höchsten Punkt der Leitung
• Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
2
A
 10 Ansichten Einbaulage
1 Kanal 1 stromaufwärts (upstream)
2 Kanal 1 stromabwärts (downstream)
3 Kanal 2 stromaufwärts (upstream)
4 Kanal 2 stromabwärts (downstream)
A Empfohlene Einbaulage mit Strömungsrichtung nach oben
B Nicht empfohlener Einbaubereich bei horizontaler Einbaulage (60°)
C Empfohlener Einbaubereich max. 120°
Vertikal
Empfohlene Einbaulage mit Strömungsrichtung nach oben (Ansicht A). Bei dieser Einbaulage sinken
mitgeführte Feststoffe, und Gase steigen bei stehendem Messstoff aus dem Messaufnehmerbereich
auf. Die Rohrleitung kann zudem vollständig entleert und vor Ablagerungen geschützt werden.
1 2
3 4
B
C
1
B
A0045279
C
A0045281
21
