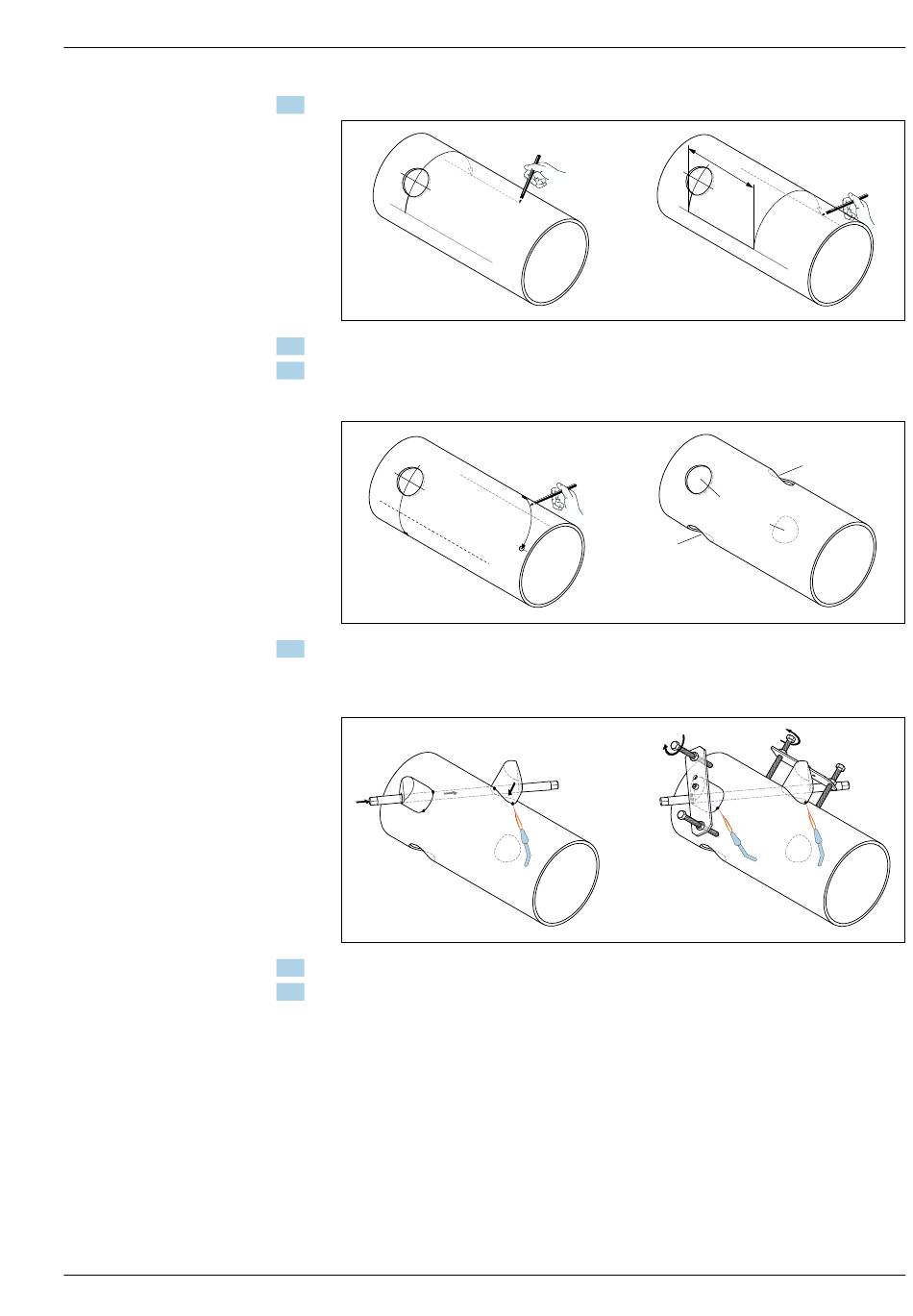

8. Sensorabstand auf der Mittellinie einzeichnen und auf die rückseitige Mittellinie projizieren.

9. Bogenlänge nach beiden Seiten von der Mittellinie aus abtragen und Bohrlöcher einzeichnen.
10. Bohrlöcher herstellen und zum Einschweißen der Messaufnehmerhalterungen vorbereiten
(entgraten, säubern). Bohrlöcher für die Messaufnehmerhalterungen gehören paarweise
zusammen (CH 1 - CH 1 und CH 2 - CH 2).

11. Messaufnehmerhalterungen in die ersten beiden Bohrlöcher einsetzen und mit der Pfadstange
(Ausrichtwerkzeug) ausrichten. Mit dem Schweißgerät anpunkten und anschließend beide
Messaufnehmerhalterungen festschweißen. Zur Ausrichtung der Pfadstange beide Führungs-
buchsen in die Messaufnehmerhalterungen einschrauben.

12. Beide Messaufnehmerhalterungen einschweißen.
13. Noch einmal die Pfadlänge, Sensorabstände und Bogenlängen kontrollieren. Abweichungen
können später bei der Inbetriebnahme der Messstelle als Korrekturfaktoren eingegeben wer-
den.
